Силовые трансформаторы ТМН
каталог оборудования
Наличие: В наличии Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:6300
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:10,5 (11) кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:4000
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:1600
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:1000
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:1000
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:6300
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:4000
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:110
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:6300
- Напряжение первичной обмотки ВН, кВ:110
- Напряжение вторичной обмотки НН, кВ:11 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:1600
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:2500
- Напряжение первичной обмотки ВН, кВ:110
- Напряжение вторичной обмотки НН, кВ:6,6 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:6300
- Напряжение первичной обмотки ВН, кВ:110
- Напряжение вторичной обмотки НН, кВ:6,6 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:4000
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Наличие: В наличии Цена по запросу
- Производитель :ТОО "УТЗ"
- Мощность, кВА:6300
- Напряжение первичной обмотки ВН, кВ:35 (20)
- Напряжение вторичной обмотки НН, кВ:6,3 кВ
Поставка и сопровождение под ключ
ООО «МТК» реализует комплексные решения в сфере энергооборудования. Мы осуществляем поставку силовых трансформаторов ТМН напрямую от сертифицированных заводов-партнёров: от профессионального подбора по вашему ТЗ до логистики, монтажа и ввода в эксплуатацию. Передаём полный комплект заводской и разрешительной документации.
Склад в Москве и области
Оперативная отгрузка со склада в Москве от 1 дня. Срок поставки напрямую с заводов — от 4 дней. Наиболее востребованные позиции ТМН (1000–6300 кВА) регулярно поддерживаются в наличии.
Заводы-партнёры
Официальные поставки от крупнейших производителей: МЭТЗ им. В.И. Козлова, УТЗ, КТЗ и других надежных партнеров. В комплекте идут оригинальные паспорта и актуальные протоколы испытаний.
Точный подбор по ТЗ
Инженеры помогут подобрать правильную схему обмоток, класс напряжения ВН/НН, климатическое исполнение У1 и систему РПН под требования вашего проекта.
Монтаж и сервисный центр
Наша инженерная служба выполняет шеф-монтаж, пусконаладочные испытания (ПНР), диагностику, а также гарантийное и аварийное обслуживание силовых трансформаторов.
Как мы работаем
1
Заявка и ТЗ
Укажите требуемую мощность (кВА), напряжения ВН/НН, схему соединений и климатику. Для ускорения процесса прикрепите опросный лист или выдержку из проекта.
2
Подбор и ТКП
Менеджер оперативно уточнит технические детали, подберет подходящий трансформатор ТМН, сориентирует по наличию и подготовит детальное коммерческое предложение.
3
Договор
Фиксируем спецификацию оборудования, цену и сроки доставки. Для новых клиентов работаем по предоплате, для постоянных партнеров возможна рассрочка. Поддерживаем ЭДО
4
Изготовление и отгрузка
Следим за графиком производства на заводе, контролируем комплектацию документами и организуем отгрузку оборудования со склада или напрямую с завода.
5
Доставка по РФ
Собственный отдел логистики организует бережную доставку по всей России. Работаем по международным правилам INCOTERMS 2020 (FCA, EXW, DAP).
6
Ввод и сервис
Оказываем инженерную поддержку при установке, настраиваем контроллер РПН и передаем полный комплект технической документации для надежной эксплуатации.

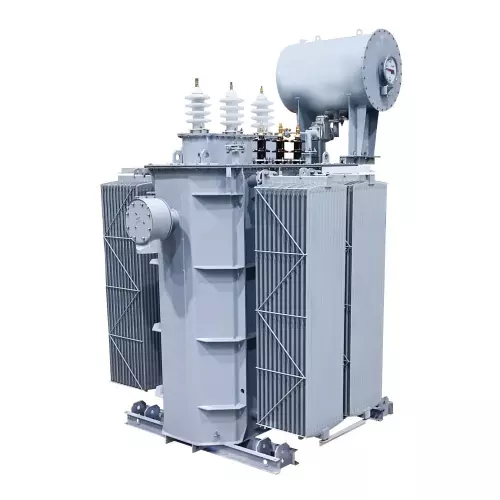

Трансформатор ТМН — это силовой трёхфазный двухобмоточный масляный трансформатор с естественной циркуляцией масла и возможностью регулирования напряжения под нагрузкой (РПН). Наличие буквы «Н» в маркировке указывает на интеграцию системы РПН, что выгодно отличает эту серию от классических трансформаторов ТМ, где используется ручное переключение без возбуждения (ПБВ).
Ассортимент МТК включает масляные трансформаторы ТМН мощностью от 25 до 6300 кВА. В текущем разделе каталога представлены наиболее ходовые позиции номиналом от 1000 до 6300 кВА для классов напряжения ВН 35 кВ и 110 кВ (климатическое исполнение У1). Регулирование РПН со стороны ВН осуществляется в диапазоне ±4×2,5%. Управлением системы занимается поставляемый в комплекте автоматический контроллер.
Силовые трансформаторы ТМН незаменимы на участках сети, где требуется поддержание стабильного уровня напряжения у конечного потребителя при постоянных изменениях нагрузки или значительной длине питающей линии. Они широко применяются в распределительных сетях 35 и 110 кВ, на энергоемких промышленных и крупных инфраструктурных объектах.
Расшифровка условного обозначения ТМН
Пример расшифровки маркировки ТМН-Х/35-У1 (аналогично для машин на 110 кВ):
Т — трёхфазный
Оборудование предназначено для работы в трёхфазных сетях переменного тока промышленной частоты.
М — масляное охлаждение
Естественная циркуляция трансформаторного масла и наружного воздуха (без принудительного обдува в базовых комплектациях).
Н — наличие РПН
Оснащение системой регулирования напряжения под нагрузкой. Позволяет изменять коэффициент трансформации без обесточивания линии.
Х / 35 (110) — У1
Х — номинальная мощность трансформатора в кВА; 35 или 110 — класс напряжения обмотки ВН (в киловольтах); У1 — климатическое исполнение для наружной установки (умеренный климат).
Линейка мощностей в каталоге
В данном разделе представлены мощные трансформаторы ТМН с номиналом от 1000 до 6300 кВА. Выберите интересующую позицию, чтобы изучить подробные характеристики (напряжение обмоток, тип радиаторов, габариты) и отправить запрос на актуальную стоимость.
ТМН 1000 кВА и ТМН 1600 кВА
Сбалансированные силовые машины на 35(20) кВ со вторичным напряжением 6,3 или 11 кВ. Оптимальный выбор для обеспечения локальных сетей со средним уровнем нагрузки.
ТМН 2500 кВА
Высоковостребованные исполнения 35/11, 35/6,3 и 110/11, 110/6,6 кВ. Поставляются в различных конфигурациях, в том числе с высокоэффективными панельными радиаторами.
ТМН 4000 кВА
Тяжелая серия на 35(20) кВ со вторичным напряжением 6,3 или 11 кВ. Часто закладывается в проекты с планируемой устойчивой нагрузкой порядка 4 МВА.
ТМН 6300 кВА
Флагманские позиции 35/10,5(11), 35/6,3, 110/11 и 110/6,6 кВ. Разработаны специально для крупных сетевых узлов и энергоемких промышленных объектов.
На что обратить внимание при выборе серии ТМН
Спецификация по проекту
Номинальная мощность оборудования, а также классы напряжения ВН (35 или 110 кВ) и НН (6,3 / 6,6 / 10,5 / 11 кВ) должны строго соответствовать проектной документации и выданным ТУ.
Группа соединения обмоток
В нашем каталоге представлены конфигурации Y/D-11 и Yн/D-11. Схема соединения обмоток выбирается не «наугад», а строго исходя из требований энергосети объекта.
Параметры РПН
Стандартом для данной линейки является регулирование со стороны ВН в диапазоне ±4×2,5%. Для надежной работы система поставляется в комплекте с автоматическим контроллером.
Альтернатива ТМН
Трансформаторы ТМН дороже за счет сложной системы регулирования. Если специфика объекта позволяет переключать ступени напряжения только при обесточивании линии, рассмотрите классическую серию ТМ.
Услуги и поставка под ключ
Нужно купить трансформатор ТМН в Москве с доставкой по России? Мы выделяем персонального инженера-менеджера, который будет вести ваш заказ от подбора оборудования до отгрузки и завершения пусконаладочных работ.
Поставка оборудования
Работаем по всей России. Крупные и негабаритные позиции мы отправляем специализированным транспортом напрямую с завода — это исключает задержки на транзитных терминалах.
Сервис и гарантия
На все трансформаторы распространяется официальная заводская гарантия. Наш сервисный центр уполномочен выполнять монтаж, настройку системы РПН, а также постгарантийное обслуживание.
Особенности приобретения трансформаторов ТМН
В данном разделе каталога ООО «МТК» представлены высокотехнологичные силовые трансформаторы ТМН номиналом от 1000 до 6300 кВА, предназначенные для сетей 35 и 110 кВ (общий ассортимент компании включает мощности от 25 кВА). Итоговая цена на каждую позицию формируется индивидуально. На стоимость существенно влияют класс напряжения, конфигурация радиаторов охлаждения, текущая загруженность завода-изготовителя и сроки поставки. Востребованные модели отмечены статусом «В наличии» — их резервирование и отгрузка производятся в приоритетном порядке.
Инженеры компании МТК ежедневно помогают клиентам не только с типовыми запросами (ТМН 2500, ТМН 4000 или ТМН 6300), но и осуществляют глубокий подбор по полной спецификации, например, ТМН-6300/35/10,5 или ТМН-2500/110. Мы обязательно сверяем соответствие группы соединений обмоток, климатического исполнения и диапазона регулирования РПН, чтобы заказчик получил именно то оборудование, которое гарантирует бесперебойную работу объекта.
Мы берем на себя ответственность за аккуратную транспортировку тяжелого оборудования в Москву и любые регионы РФ. Если проект не предусматривает необходимость переключения напряжения под нагрузкой, рекомендуем ознакомиться с классическими трансформаторами ТМ. Для объектов, требующих установки герметичного оборудования, подойдет серия ТМГ. Полный перечень масляного энергооборудования доступен в общем разделе масляных трансформаторов.
Часто задаваемые вопросы
В чем ключевое отличие трансформаторов ТМН от серии ТМ?
Главное отличие — наличие системы РПН (регулирование под нагрузкой). Она позволяет плавно корректировать коэффициент трансформации, не отключая оборудование от питающей сети. В трансформаторах серии ТМ используется система ПБВ (переключение без возбуждения), требующая полного обесточивания перед сменой ступеней напряжения.
Какой диапазон мощностей ТМН вы можете поставить?
Общий ассортимент поставляемых компанией трансформаторов ТМН охватывает мощности от 1000 до 6300 кВА. В текущем разделе для удобства отсортированы крупные позиции на 1000, 1600, 2500, 4000 и 6300 кВА с напряжением ВН 35 кВ (в т.ч. 35/20) и 110 кВ. Если вам требуется оборудование с параметрами, которых нет на нашем сайте, просто отправьте заявку нашему менеджеру для индивидуального подбора.
Какой диапазон регулирования РПН предусмотрен в серии ТМН?
Для большинства типовых трансформаторов ТМН диапазон регулирования со стороны обмотки высокого напряжения (ВН) составляет ±4×2,5%. Управление осуществляется автоматическим контроллером, поставляемым в комплекте. Точные характеристики зависят от конкретного завода-изготовителя и прописаны в паспорте устройства.
Какие документы необходимо предоставить для точного расчета стоимости?
Для базового расчета нам потребуется номинальная мощность оборудования, классы напряжения ВН/НН, группа соединения обмоток и требуемое климатическое исполнение. Наиболее точный ответ мы сможем дать при наличии заполненного опросного листа, выдержки из проектной документации или номера лота из закупки. Если документации нет, наши специалисты помогут вам правильно составить ТЗ.
Осуществляете ли вы монтаж и пусконаладку оборудования?
Да. Инженерная служба компании МТК готова выполнить профессиональный шеф-монтаж трансформатора на объекте заказчика, осуществить точную настройку системы РПН и провести весь цикл необходимых пусконаладочных испытаний (ПНР) для безопасного ввода в эксплуатацию.
