Трансформаторы ТДН, ТДТН, ТД, ТДНС
каталог оборудования
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:6.3
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:3,15
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:11
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:10.5
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:16000
- Напряжение первичной обмотки ВН, кВ:38.5
- Напряжение вторичной обмотки НН, кВ:10,5
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:38.5
- Напряжение вторичной обмотки НН, кВ:10,5
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:11
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:10,5
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:16000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:10.5
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:16000
- Напряжение первичной обмотки ВН, кВ:38.5
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:40000
- Напряжение первичной обмотки ВН, кВ:115
- Напряжение вторичной обмотки НН, кВ:11
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:115
- Напряжение вторичной обмотки НН, кВ:11
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:10000
- Напряжение первичной обмотки ВН, кВ:35 (38,5)
- Напряжение вторичной обмотки НН, кВ:6,3
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:16000
- Напряжение первичной обмотки ВН, кВ:115
- Напряжение вторичной обмотки НН, кВ:11
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:63000
- Напряжение первичной обмотки ВН, кВ:115
- Напряжение вторичной обмотки НН, кВ:11
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:16000
- Напряжение первичной обмотки ВН, кВ:36.75
- Напряжение вторичной обмотки НН, кВ:6,3
1 - 18 из 30
В данном разделе представлены мощные высоковольтные силовые трансформаторы (от десятков тысяч кВА) на классы напряжения 35, 110 и 220 кВ. Оборудование поставляется напрямую от крупнейших производителей, в том числе от сертифицированного АО «Кентауский трансформаторный завод» (АО «КТЗ»).

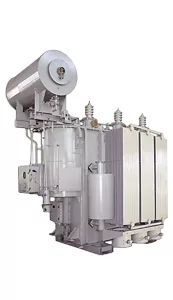

ТДНС — это силовой трёхфазный двухобмоточный трансформатор с естественной циркуляцией масла и принудительным воздушным охлаждением (дутьем), оснащенный системой регулирования напряжения под нагрузкой (РПН). Стандартный диапазон регулирования со стороны ВН составляет ±8×1,5%. Управление осуществляется автоматическим контроллером, входящим в комплект поставки. Данная серия разработана специально для питания собственных нужд электростанций, обеспечивая максимальную надежность энергоснабжения на протяжении всего срока службы.
Помимо ТДНС, в каталоге представлены высоковольтные силовые машины серий ТД, ТДН, ТДТН и ТДС, предназначенные для сетей 35 и 110 кВ (а также смежных классов напряжения). Ниже приведена расшифровка маркировки, доступная линейка мощностей и ключевые отличия высоковольтных серий друг от друга.
Расшифровка условного обозначения
Пример структуры маркировки на базе серии для собственных нужд: ТДНС-Х/35-У1. Буквы «Т», «Д» и «Н» несут аналогичный смысл и в маркировках других серий (ТДН, ТДТН).
Т — трёхфазный
Трёхфазный силовой трансформатор для сетей переменного тока промышленной частоты.
Д — тип охлаждения
Естественная циркуляция масла с принудительной циркуляцией воздуха (мощный вентиляторный обдув радиаторов).
Н — наличие РПН
Оснащение системой регулирования напряжения под нагрузкой. Для серии ТДНС типовой диапазон составляет ±8×1,5% со стороны обмотки ВН.
С / Т / Х / 35 / У1
С — для собственных нужд электростанций. Вторая Т (в ТДТН) — трехобмоточный. Х — мощность в кВА. 35 (или 110) — класс напряжения ВН (кВ). У1 — климатика по ГОСТ 15150.
Доступная линейка мощностей
В каталоге компании представлены тяжелые высоковольтные трансформаторы мощностью 10 000, 16 000, 25 000, 40 000 и 63 000 кВА (на классы напряжения 35 и 110 кВ). В рамках партнерских соглашений с заводами-изготовителями мы готовы осуществить поставку машин мощностью до 80 000 кВА и выше (вплоть до 160 МВА).
10 000–16 000 кВА
Популярные позиции ТД, ТДН, ТДНС, ТДТН и ТДС для сетей 35 кВ. Самые частые запросы: ТДН-10000/110, ТДН-16000, ТДНС-10000 и ТДНС-16000.
25 000 кВА
Крупные машины серий ТДН и ТДТН на 110 кВ. Например, трехобмоточные ТДТН-25000/110/38,5/11 для распределительных и промышленных узлов.
40 000–63 000 кВА
Тяжелое оборудование для крупных подстанций: трёхобмоточные машины ТДТН-40000 и ТДТН-63000 на класс напряжения 110 кВ.
До 80 000 кВА и выше
Индивидуальные проектные решения большой мощности. Отправьте ТЗ нашему инженеру для согласования характеристик и сроков производства.
Отличия высоковольтных серий трансформаторов
ТД и ТДН
ТД — классический двухобмоточный трансформатор с системой охлаждения «Д» (дутье). ТДН — аналогичный трансформатор, но дополнительно оснащенный РПН для регулирования напряжения под нагрузкой.
ТДТН
Трёхобмоточный трансформатор с РПН. Позволяет работать сразу с тремя уровнями напряжения (например, 110 / 38,5 / 11 кВ). Главное отличие от ТДН — наличие третьей обмотки.
ТДНС
Узкоспециализированная серия, предназначенная для обеспечения сетей собственных нужд на электростанциях. Об этом говорит буква «С» в маркировке оборудования.
Не путать с ТМ / ТМГ
Обычные распределительные ТМ и ТМГ работают в сетях 6–10 кВ (сотни и тысячи кВА). Высоковольтные машины (ТДН, ТДТН) — это тяжелое оборудование (десятки МВА) для сетей 35–220 кВ.
Поставка высоковольтных трансформаторов по РФ
В каталоге компании ООО «МТК» собраны высоковольтные силовые трансформаторы серий ТД, ТДН, ТДТН, ТДНС и ТДС. Итоговая цена оборудования рассчитывается строго индивидуально. На стоимость напрямую влияют выбранная серия, номинальная мощность, классы напряжения обмоток, завод-производитель и требуемые сроки поставки.
Наши технические специалисты ежедневно обрабатывают сложные проектные заявки («купить силовой трансформатор ТДН», «трансформатор ТДН 35», «ТДН 110», «ТДТН 40000», «ТДТН 63000» и др.). Персональный инженер детально изучит ваш проект, проверит схему соединения обмоток, климатическое исполнение (У1) и параметры РПН, чтобы подобрать решение, полностью соответствующее ТУ объекта.
Мы организуем бережную и безопасную логистику тяжелого высоковольтного оборудования в Москву и любые регионы России. Если вас интересуют масляные распределительные трансформаторы для сетей 6–10 кВ, приглашаем ознакомиться с разделами ТМ, ТМГ, ТМН или посетить общий каталог масляных трансформаторов.
