Сухие трансформаторы ТСЗЛ
каталог оборудования
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:1000
- Напряжение первичной обмотки ВН, кВ:20
- Напряжение вторичной обмотки НН, кВ:0,4 кВ
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:630
- Напряжение первичной обмотки ВН, кВ:20
- Напряжение вторичной обмотки НН, кВ:0,4 кВ
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:1250
- Напряжение первичной обмотки ВН, кВ:20
- Напряжение вторичной обмотки НН, кВ:0,4 кВ
Наличие: В наличии Цена по запросу
- Производитель :АО "КТЗ"
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:20
- Напряжение вторичной обмотки НН, кВ:0,4 кВ
1 - 24 из 30
Компания «МТК» поставляет трансформаторы ТСЗЛ производства АО «КТЗ» («Кентауский трансформаторный завод») — от расчёта ТКП до пуско-наладки на объекте. Купить трансформатор ТСЗЛ можно со склада или под заказ на заводе, менеджер подбирает модель по мощности, классу напряжения и схеме обмоток. Компаниям, которым нужны трансформаторы ТСЗЛ сразу для нескольких узлов нагрузки, готовим единую спецификацию с согласованными сроками отгрузки.
Отгрузка со склада в Москве
Часть позиций линейки отгружаем от одного рабочего дня, модели большой мощности и под нестандартную схему обмоток — с завода под заказ.
Заводы-партнёры
В разделе — продукция АО «КТЗ»: завод с опытом выпуска сухих трансформаторов с литой изоляцией в защищённом исполнении. Каждая единица комплектуется паспортом и протоколами заводских испытаний.
Точный подбор по ТЗ
Сухой трансформатор ТСЗЛ подбираем по мощности, классу напряжения ВН 6(10) или 20 кВ и схеме соединения обмоток — У/Ун-0, Д/Ун-11 или У/Zн-11. Менеджер уточняет условия помещения и требования к степени защиты.
Монтаж и сервисный центр
Собственная сервисная служба выполняет шеф-монтаж и пуско-наладочные работы, сопровождает трансформатор на гарантии и после неё.
Как мы работаем
1
Заявка и ТЗ
Присылаете параметры объекта: требуемую мощность, класс напряжения, схему сети и условия помещения. Если данных недостаточно, уточняем детали по телефону или почте. Это нужно, чтобы сразу отсечь варианты, не подходящие по монтажу и степени защиты.
2
Подбор и ТКП
Менеджер подбирает конкретную модель из линейки ТСЗЛ, сверяет её по мощности, ВН и схеме соединения обмоток и готовит техническо-коммерческое предложение. В ТКП фиксируются сроки отгрузки — со склада или с завода — и условия оплаты. Так вы получаете расчёт под конкретный проект, а не общий прайс.
3
Договор
Работаем по предоплате для новых клиентов и по рассрочке для постоянных партнёров. Документооборот ведём через ЭДО — это ускоряет согласование. Договор фиксирует спецификацию, сроки и условия поставки.
4
Изготовление и отгрузка
Позиции, которых нет на складе, заказываем на заводе КТЗ — срок изготовления и отгрузки уточняем по конкретной модели. Складские позиции отгружаем от одного рабочего дня. Сроки называем по факту, без формулировок «с конвейера» на то, чего нет в наличии.
5
Доставка по РФ
Свой отдел логистики организует доставку по всей России, включая удалённые регионы. В договоре прописываем, кто забирает со склада или с завода и кто довозит до объекта — самовывоз или доставка до площадки (EXW, FCA, DAP). Схему согласовываем заранее, чтобы на объекте не ждали машину.
6
Ввод и сервис
Сервисная служба выполняет шеф-монтаж и пуско-наладочные работы, проверяет соответствие подключения проекту. После ввода в эксплуатацию трансформатор остаётся на гарантийном сопровождении. При необходимости выезжаем на объект и после окончания гарантии.

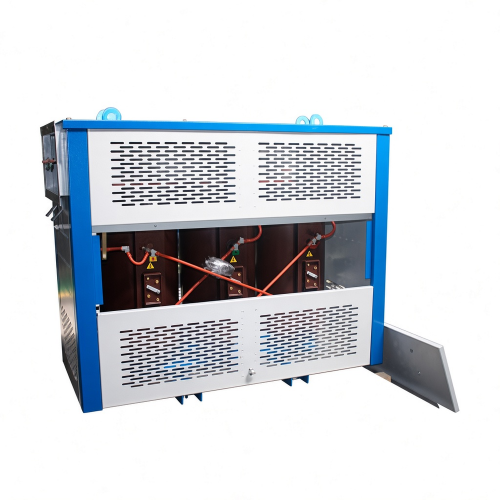

Трансформатор ТСЗЛ — это трёхфазный сухой трансформатор с литой изоляцией в защищённом исполнении: обмотки закрыты кожухом, степень защиты у продукции КТЗ — IP21. Кожух ограждает токоведущие части от случайного контакта, попадания посторонних предметов и капель влаги внутри помещения. В обмотке НН предусмотрена позисторная защита от перегрева.
От трансформатора ТСЛ серия отличается именно наличием кожуха: у ТСЛ обмотки открыты, степень защиты IP00, и он ставится только в отдельном электропомещении с ограниченным доступом. Если кожух не нужен, эти модели вынесены на страницу трансформаторов ТСЛ. В поисковых запросах чаще пишут «ТСЗЛ», а завод КТЗ на карточках и в паспортах маркирует эту же серию как ТСЛЗ — это одно и то же защищённое исполнение, различие только в порядке букв при написании.
Сухой трансформатор ТСЗЛ ставят там, где обмоткам нужна дополнительная механическая защита и защита от капель: цеха, техэтажи, встроенные подстанции с более свободным доступом персонала, чем требует открытое исполнение. Если по проекту рассматривается масляный вариант — обычно улица или отдельное техническое помещение — смотрите трансформаторы ТМГ.
Расшифровка обозначения ТСЗЛ
Маркировка серии читается по буквам и цифрам, например ТСЛЗ-630/10-0,4 У3 — так модель обозначена на карточке завода; в заявках и поиске чаще пишут «ТСЗЛ-630», это то же изделие. Так закрывается запрос «тсзл расшифровка»: буквы Т-С-З-Л и цифры описывают конкретные параметры изделия.
Т — трёхфазный
Трёхфазный трансформатор для сетей переменного тока промышленной частоты (50 Гц).
С — сухое исполнение
Охлаждение воздухом, без масла.
З — защищённое исполнение
Обмотки закрыты кожухом — это и есть смысл данной страницы.
Л — литая изоляция
Обмотки залиты эпоксидным компаундом.
Цифра после буквенного индекса
Номинальная мощность в кВА, далее класс напряжения ВН: 6(10) или 20 кВ.
У3
Климатическое исполнение У и категория размещения 3, эксплуатация внутри помещения.
Линейка мощностей ТСЗЛ
В текущем разделе каталога представлена продукция АО «КТЗ» номиналом 250, 400, 630, 1000, 1250 и 1600 кВА на напряжение ВН 6(10) или 20 кВ и НН 0,4 кВ, схемы соединения обмоток — У/Ун-0, Д/Ун-11, У/Zн-11.
250–400 кВА
Трансформатор ТСЗЛ 400 и соседняя модель на 250 кВА закрывают небольшие узлы нагрузки с повышенными требованиями к механической защите обмоток.
630–1000 кВА
Трансформатор ТСЗЛ 630 и трансформатор ТСЗЛ 1000 — один из самых востребованных диапазонов для встроенных подстанций цехов и техэтажей.
1250–1600 кВА
Трансформатор ТСЗЛ 1250 и ТСЗЛ-1600 применяются на объектах с крупным узлом нагрузки, где важен запас по мощности без перехода на следующий типоразмер.
2000–3150 кВА
В этом разделе этих номиналов нет: в каталоге — 250, 400, 630, 1000, 1250 и 1600 кВА. Запросы на ТСЗЛ-2000, ТСЗЛ-2500 и ТСЗЛ-3150 закрываем отдельным КП либо смотрим открытое исполнение той же мощности на странице трансформаторов ТСЛ.
На что обратить внимание при выборе
Совпадение с проектом
Мощность, класс напряжения ВН/НН, схема соединения обмоток и требуемая степень защиты должны точно соответствовать проектной документации.
Если кожух не нужен
Открытое исполнение без кожуха — на странице трансформаторов ТСЛ.
Условия помещения
Категория размещения у продукции КТЗ — 3, то есть только внутри помещения, кожух — это не взрывозащита.
Альтернатива по типу оборудования
Если по условиям объекта нужна наружная установка или масляное исполнение, стоит рассмотреть трансформаторы ТМГ; общий обзор сухих серий — на странице каталога сухих трансформаторов.
Условия установки
Не для тряски, вибрации и ударов
Устанавливаются на стационарном фундаменте.
Не для агрессивной среды
Не допускается работа в химически активной, взрывоопасной или сильно запылённой среде — кожух защищает от капель и предметов, но не рассчитан на такие условия.
Высота установки
Не более 1000 м над уровнем моря.
Категория размещения — 3
Эксплуатация внутри помещения; рабочая температура окружающего воздуха — от −10 до +40 °C; допустимая температура при хранении и транспортировке — до −45 °C. Другие климатические исполнения (У, УХЛ, Т) уточняем по заявке.
Услуги и поставка под ключ
Поставка по РФ
Отгружаем трансформаторы ТСЗЛ со склада или с завода, логистика — на условиях FCA, EXW или DAP, документооборот через ЭДО.
Сервис и гарантия
На силовой трансформатор ТСЗЛ действует заводская гарантия 3 года; собственная сервисная служба выполняет шеф-монтаж, пуско-наладочные работы и постгарантийное обслуживание без сторонних подрядчиков.
Особенности приобретения
Купить трансформатор ТСЗЛ в Москве можно как со склада — по позициям в наличии, — так и под заказ с завода КТЗ для моделей, которых нет на складе, или под нестандартную схему обмоток. Трансформатор ТСЗЛ, цена которого зависит от мощности, класса напряжения и загрузки производства, на части карточек указана сразу, на остальных — по запросу.
На то, сколько стоит купить трансформатор ТСЗЛ, влияет несколько факторов: номинальная мощность, класс ВН — 6(10) или 20 кВ, схема соединения обмоток, климатическое исполнение и наличие модели на складе или на заводе. Компаниям, которым сухие трансформаторы ТСЗЛ нужны регулярно, доступна рассрочка для постоянных клиентов после первых поставок по предоплате.
Отправьте опросный лист или проектную документацию на info@trans-mtk.com — рассчитаем стоимость с учётом логистики до объекта.
Если проект допускает открытое исполнение обмоток, актуальные модели — на странице трансформаторов ТСЛ. Общий обзор сухих трансформаторов разных серий собран на странице каталога сухих трансформаторов.
Часто задаваемые вопросы
Что означает аббревиатура ТСЗЛ и как расшифровать обозначение?
ТСЗЛ расшифровывается как «трансформатор, сухой, защищённый, литой» — трёхфазный сухой трансформатор с литой изоляцией, обмотки которого закрыты кожухом. Подробный разбор каждой буквы — в блоке «Расшифровка обозначения ТСЗЛ» выше.
Можно ли устанавливать ТСЗЛ на улице?
Нет. Степень защиты IP21 и категория размещения 3 рассчитаны на эксплуатацию внутри помещения, а не на открытой площадке. Для наружной установки нужен трансформатор другого исполнения, например масляный в отдельном корпусе.
Как регулируется напряжение у трансформатора ТСЗЛ?
Регулировка выполняется без возбуждения (ПБВ) — переключением перемычек в диапазоне ±5% ступенями по 2,5%, только при отключённом трансформаторе. Автоматической подстройки под нагрузкой (РПН) в этой серии нет.
Какой класс изоляции и нагревостойкости у обмоток?
У трансформаторов ТСЗЛ производства КТЗ применяется класс нагревостойкости изоляции F, что соответствует длительной работе при повышенных температурах в пределах климатического исполнения У3. В обмотке НН — позисторная защита от перегрева.
Какие документы идут в комплекте с трансформатором?
С каждой единицей поставляется паспорт изделия и протоколы заводских испытаний, подтверждающие соответствие электрических параметров заявленным. При необходимости готовим дополнительный пакет документов под требования заказчика.
Выполняете ли вы монтаж и пуско-наладку?
Да, шеф-монтаж и пуско-наладочные работы выполняет собственная сервисная служба МТК без привлечения субподрядчиков. Она же сопровождает трансформатор на гарантии и после её окончания.
Чем сухой трансформатор ТСЗЛ отличается от масляного ТМГ?
ТСЗЛ не содержит масла, охлаждается воздухом и не требует маслосборника, поэтому подходит для помещений с повышенными требованиями к пожаробезопасности. Масляные трансформаторы серии ТМГ часто применяют для наружной установки, но с учётом норм по маслу и отдельного технического помещения.
Какие мощности есть в каталоге ТСЗЛ?
В этом разделе — 250, 400, 630, 1000, 1250 и 1600 кВА на классы напряжения 6(10) и 20 кВ. Номиналы 2000, 2500 и 3150 кВА на этой странице не выведены: их уточняем отдельным запросом или смотрим в открытом исполнении ТСЛ.
Какие сроки поставки и что есть на складе?
Часть позиций отгружаем со склада от одного рабочего дня, модели под заказ и под нестандартную схему обмоток — с завода в зависимости от загрузки производства. Точный срок по конкретной модели менеджер называет в ТКП после расчёта заявки.
