Трансформаторы ТМГ
каталог оборудования
- Комплектные трансформаторные подстанции в бетонном исполнении (БКТП)
- Модульные подстанции
- Комплектные трансформаторные подстанции 35 кВ (КТП)
- Мобильные решения
- Модульные конструкции
- Мачтовые трансформаторные подстанции (МТП) 4-10-25-100 кВА
- Комплектные трансформаторные подстанции наружной установки (КТПН) 25-1600 кВА
- Трансформаторные подстанции для нужд железной дороги
фильтр
Производители
-
ТОО «Уральский трансформаторный завод» -
АО «Кентауский трансформаторный завод» -
Тольяттинский Трансформатор -
Электрощит Самара -
ОАО «МЭТЗ ИМ.В.И.КОЗЛОВА» -
Schneider Electric

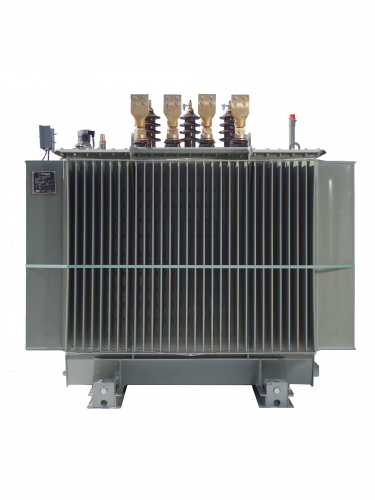

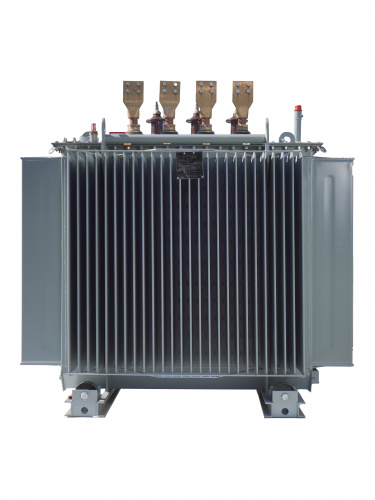

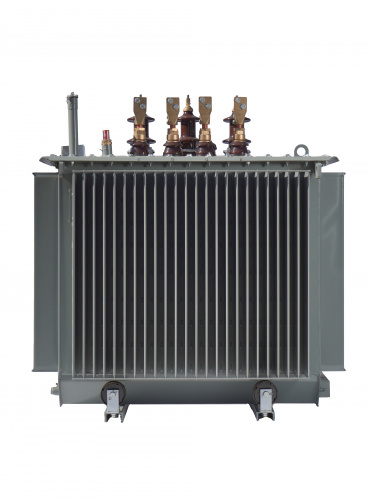

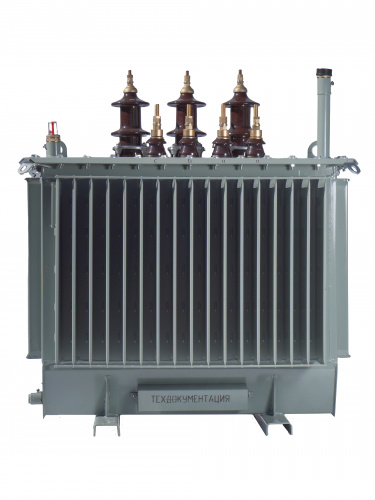

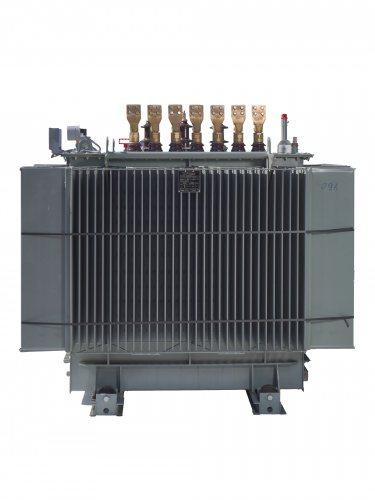

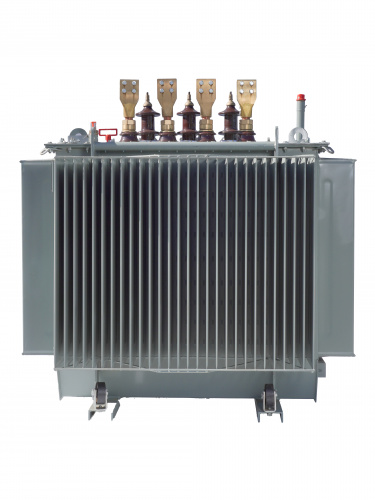

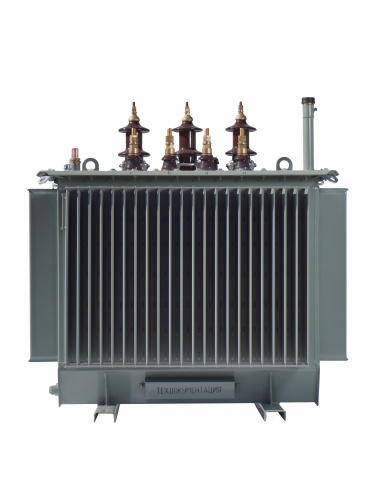

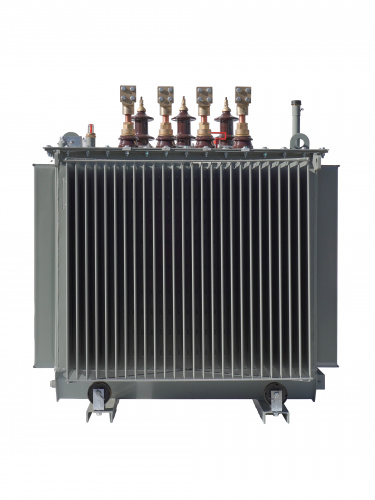

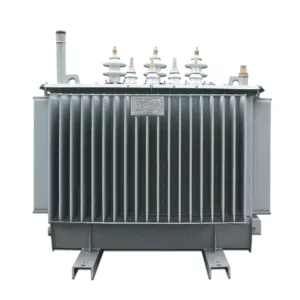

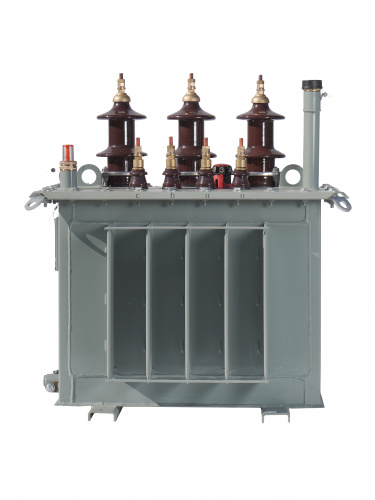

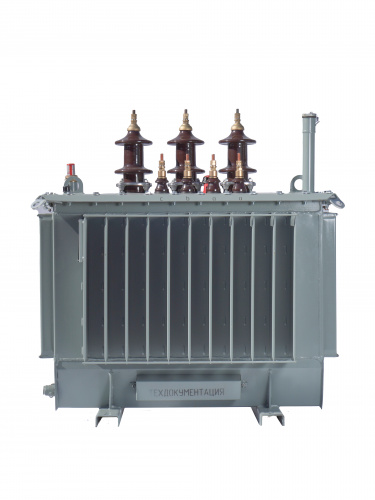

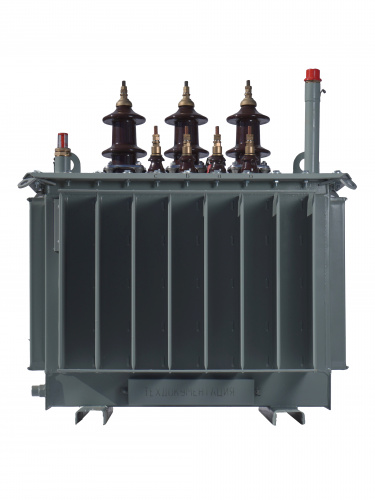

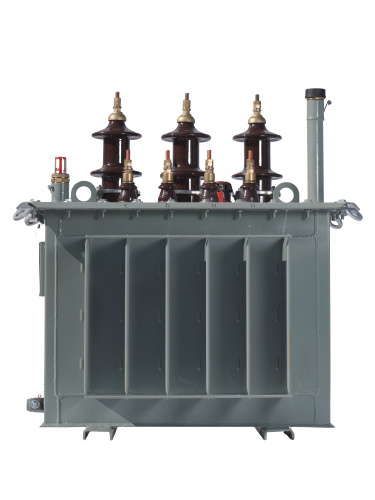

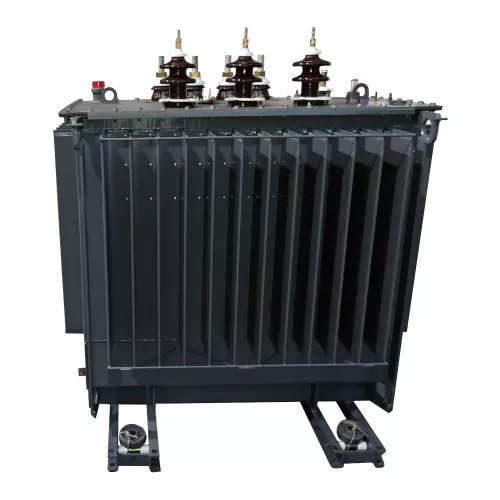

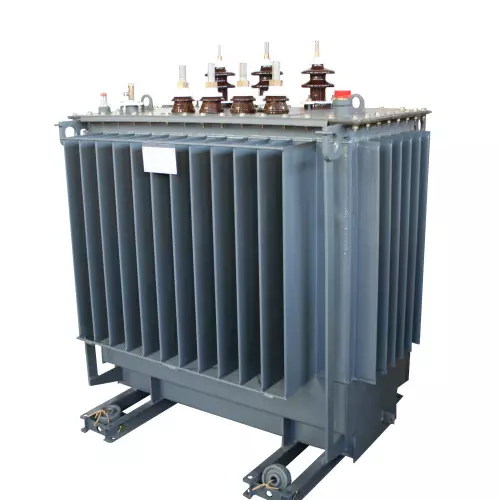

Трансформаторы ТМГ являются высококачественными и надежными масляными трансформаторами, используемыми в электросетях для преобразования напряжения. Отличительными особенностями этих устройств являются высокая эффективность, экономичность и долговечность. Трансформаторы ТМГ широко применяются в различных отраслях, таких как промышленность, энергетика и коммунальное хозяйство, где требуется обеспечение стабильного электроснабжения.
|
Номинальная мощность трансформаторов, кВт |
Потери, Вт |
Ток ХХ% |
Напряжение КЗ,% |
Габаритные размеры, мм |
Масса, кг |
|
| ХХ | КЗ | |||||
| ТМГ-25 10 (6) 0,4 | 120 | 690 | 3,5 | 4,7 | 839х489х872 | 256 |
| ТМГ-40 10 (6) 0,4 | 160 | 1000 | 2,8 | 4,7 | 888х513х877 | 298 |
| ТМГ-63 10 (6) 0,4 | 210 | 1470 | 2,6 | 4,7 | 928х531х914 | 365 |
| ТМГ-100 10 (6) 0,4 | 280 | 2270 | 2,2 | 4,7 | 963х681х987 | 445 |
| ТМГ-160 10 (6) 0,4 | 450 | 3100 | 1,9 | 5 | 1073х694х1062 | 630 |
| ТМГ-250 10 (6) 0,4 | 610 | 4200 | 1,9 | 4,5 | 1113х788х1113 | 865 |
| ТМГ-400 10 (6) 0,4 | 780 | 5900 | 1,4 | 4,5 | 1305х775х1232 | 1165 |
| ТМГ-630 10 (6) 0,4 | 1070 | 8500 | 1 | 5,5 | 1422х868х1427 | 1655 |
| ТМГ-1000 10 (6) 0,4 | 1470 | 12200 | 0,8 | 5,5 | 1511х1098х1640 | 2380 |
| ТМГ-1250 10 (6) 0,4 | 1740 | 15000 | 0,6 | 6 | 1720х1220х1700 | 2790 |
| ТМГ-1600 10 (6) 0,4 | 1750 | 18000 | 0,5 | 6 | 1939х1340х1884 | 3582 |
| ТМГ-2000 10 (6) 0,4 | 2600 | 25000 | 0,5 | 6 | 2136х1280х1954 | 4304 |
| ТМГ-2500 10 (6) 0,4 | 2770 | 28000 | 0,4 | 6,5 | 2225х1391х2062 | 5230 |
| ТМГ-3200 10 (6) 0,4 | 3500 | 29500 | 0,4 | 6,5 | 2440х1500х2370 | 6990 |
|
|
|
|
|
|
|
|
|
Номинальная мощность трансформаторов, кВт |
Потери, Вт |
Ток ХХ% |
Напряжение КЗ,% |
Габаритные размеры, мм |
Масса, кг |
|
| ХХ | КЗ | |||||
| ТМГ-100 20 0,4 | 330 | 1620 | 1,5 | 6,5 | 1212х820х1272 | 760 |
| ТМГ-160 20 0,4 | 540 | 2600 | 1,54 | 6,5 | 1250х788х1272 | 880 |
| ТМГ-250 20 0,4 | 720 | 3600 | 1,2 | 6,5 | 1402х852х1418 | 1165 |
| ТМГ-400 20 0,4 | 800 | 5400 | 0,6 | 6,5 | 1563х920х1538 | 1640 |
| ТМГ-630 20 0,4 | 1150 | 7350 | 0,4 | 6,5 | 1632х962х1680 | 2185 |
| ТМГ-1000 20 0,4 | 1500 | 11100 | 0,3 | 6,5 | 2040х1156х1849 | 3265 |
| ТМГ-1250 20 0,4 | 1780 | 12700 | 0,6 | 6,5 | 2150х1220х1896 | 3585 |
| ТМГ-1600 20 0,4 | 2000 | 16000 | 0,2 | 6,5 | 2110х1316х1982 | 4200 |
| ТМГ-2000 20 0,4 | 2500 | 23000 | 0,35 | 6,5 | 2108х1322х2125 | 4565 |
| ТМГ-2500 20 0,4 | 3200 | 26000 | 0,3 | 6,5 | 2305х1370х2122 | 5720 |
|
|
|
|
|
|
|
|
|
Номинальная мощность трансформаторов, кВт |
Потери, Вт |
Ток ХХ% |
Напряжение КЗ,% |
Габаритные размеры, мм |
Масса, кг |
|
| ХХ | КЗ | |||||

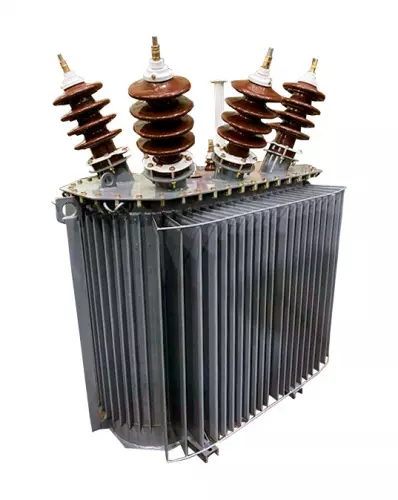

| ТМГ-100 35 0,4 | 410 | 1970 | 2,1 | 6,5 | 1185х780х1635 | 870 |
| ТМГ-160 35 0,4 | 560 | 2650 | 2 | 6 | 1285х1015х1630 | 980 |
| ТМГ-250 35 0,4 | 800 | 3700 | 2 | 6 | 1626х930х1645 | 1467 |
| ТМГ-400 35 0,4 | 1090 | 5900 | 1,8 | 6,5 | 1584х950х1773 | 1467 |
| ТМГ-630 35 0,4 | 1700 | 8500 | 1,5 | 6,5 | 1770х1050х2000 | 3028 |
| ТМГ-1000 35 0,4 | 2000 | 12200 | 0,5 | 7,2 | 2182х1270х2185 | 3665 |
| ТМГ-1250 35 0,4 | 2000 | 16500 | 0,8 | 6,5 | 2100х1330х2185 | 4565 |
| ТМГ-1600 35 0,4 | 2050 | 18000 | 0,5 | 8 | 2130х1330х2395 | 4565 |
| ТМГ-2500 35 0,4 | 3500 | 28000 | 1 | 6,5 | 2500х1550х2385 | 7000 |
Основные характеристики трансформаторов ТМГ
Трансформаторы ТМГ представлены в широком ассортименте моделей, которые имеют различные характеристики в зависимости от номинальной мощности и области применения. Основные характеристики трансформаторов ТМГ включают:
- Номинальная мощность: ТМГ трансформаторы доступны в диапазоне мощностей от 16 кВт до 2500 кВт, что позволяет выбрать подходящий вариант для конкретных требований и нагрузок
-
Потери: Потери в трансформаторах ТМГ характеризуются низкими значениями, что делает их энергоэффективными и экономичными в эксплуатации.
-
Ток короткого замыкания (ХХ%): Ток короткого замыкания указывает на процентное отношение тока короткого замыкания к номинальному току трансформатора. Значения для ТМГ варьируются от 2% до 3,2%, что свидетельствует о высокой степени защиты от перегрузок.
-
Напряжение короткого замыкания (%): Напряжение короткого замыкания обозначает процентное соотношение напряжения короткого замыкания к номинальному напряжению. Для трансформаторов ТМГ это значение составляет от 4,5% до 6%, что указывает на надежность устройства.
-
Габаритные размеры: Размеры трансформаторов ТМГ могут варьироваться от компактных 780x650x850 мм до более крупных 2150x1250x2100 мм, что позволяет выбрать подходящий размер для определенного места установки.
-
Масса: Масса трансформаторов ТМГ зависит от их мощности и габаритных размеров. В диапазоне моделей масса составляет от 290 кг до 3000 кг.
Преимущества использования
Трансформаторы ТМГ предлагают множество преимуществ, делая их популярным выбором для различных отраслей. Они отличаются высокой эффективностью благодаря оптимальному дизайну и качественным материалам, обеспечивая стабильное электроснабжение и снижение энергопотерь. Надежность этих трансформаторов обусловлена соответствием высоким стандартам безопасности и качества компонентов. Экономичность ТМГ проявляется в сокращении расходов на электроэнергию и эксплуатацию, в то время как долговечность гарантирует устойчивость к внешним воздействиям и снижение затрат на ремонт. Таким образом, трансформаторы ТМГ являются выгодным и надежным решением в области электроснабжения.
Области применения
Трансформаторы ТМГ широко используются в различных отраслях:
-
Энергетика: применяются на подстанциях для стабильного и надежного распределения электроэнергии.
-
Промышленность: обеспечивают электроснабжение производственных линий и оборудования в металлургии, химии, нефтегазовой отрасли и машиностроении.
-
Строительство: используются для питания строительных объектов, временных сооружений и подъемных механизмов.
-
Транспорт: обеспечивают электроснабжение трамваев, троллейбусов, электричек и другого электротранспорта.
-
Сельское хозяйство: применяются для электроснабжения ферм, теплиц и складов.
-
Коммунальные услуги: используются для обеспечения электроснабжения объектов водоснабжения, канализации, освещения и отопления.
-
Альтернативная энергетика: применяются в системах ветроэнергетики, солнечных электростанциях и других объектах возобновляемой энергетики.
Процесс производства и контроль качества
Производство трансформаторов включает инновационные технологии и методы, обеспечивая качество и надежность на всех этапах. Ключевые аспекты: прочные материалы, вакуумная пропитка, заполнение маслом, строгая сборка, контроль качества и сертификация. Эти факторы делают ТМГ привлекательными для различных отраслей промышленности и энергетики.
Соответствие с международными стандартами
Трансформаторы ТМГ соответствуют международным и отечественным стандартам, таким как IEC и ГОСТ, обеспечивая безопасность и качество. Соответствие стандартам гарантирует надежность и высокую эффективность, что важно для клиентов и специалистов в сфере электроснабжения при выборе оборудования.
