Зажимы для ТМГ

каталог оборудования
фильтр
Выбрано: 0
Производители
  • ТОО «Уральский трансформаторный завод»
  • АО «Кентауский трансформаторный завод»
  • Тольяттинский Трансформатор
  • Электрощит Самара
  • ОАО «МЭТЗ ИМ.В.И.КОЗЛОВА»
  • Schneider Electric

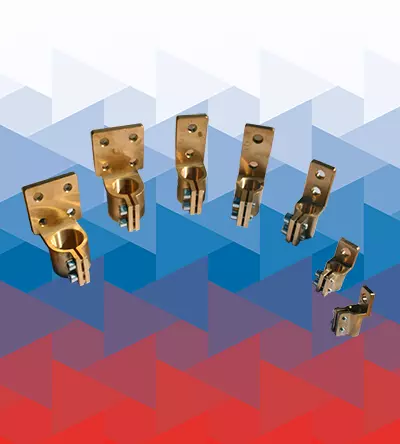

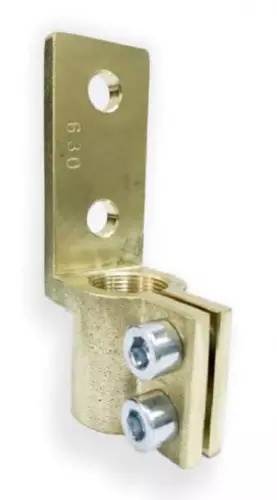

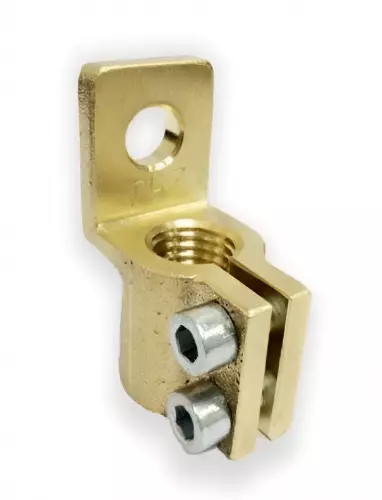

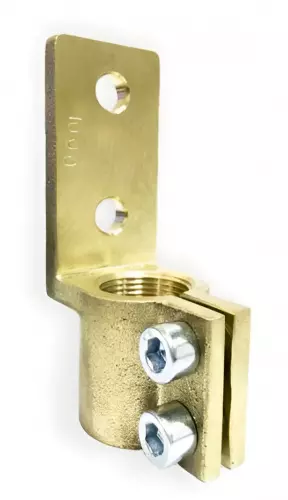

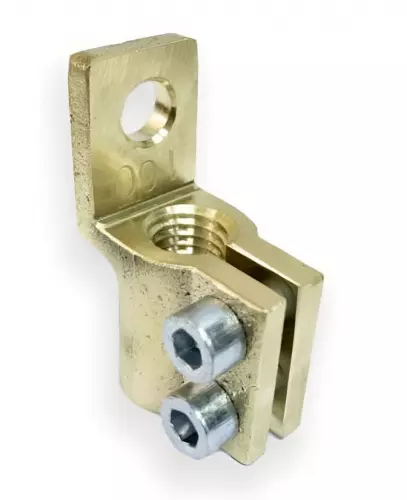

Фото зажимов контактных для трансформаторов ТМГ

Зажимы контактные предназначены для обеспечения надежного соединения токоведущих шинопроводов к выводу аппарата силового трансформатора со стороны НН, путем болтового соединения: внутри зажима имеется сквозное отверстие с внутренней резьбой, диаметр пропорционален мощности трансформатора, шаг резьбы - модификации.

Зажимы контактные на трансформаторы ТМ и ТМГ, также именуются как аппаратный (плашечный) зажим, «флажки», «лопатки», клеммы, токосъемники и «башмаки» — предназначены для соединения токоведущих шинопроводов к высоковольтному вводу трансформатора.

Шинопроводы крепятся к плоской части зажима с помощью болтового соединения, что обеспечивает наибольшую площадь контакта.

Плотность обеспечивается болтовым соединением, перпендикулярно резьбовой части. Зажимы контактные выполнены в соответствии с требованиями ГОСТ 21242-75

Контактные зажимы российских производителей изготавливаются методом литья из латуни марки ЛС 59-1

Присоединительные размеры зажимов:

  • 100-160 кВА: шпилька М12×1,75 болт М8
  • 250 кВА: шпилька М16×2 (М16х1,5) болт М10
  • 400 кВА: шпилька М20×2,5 (М20х1,5 или М20х2,0) болт М10
  • 630 кВА: шпилька М27×1,5 (М27х2,0) болт М12
  • 1000 кВА: шпилька М33×2 (М30х2) болт М12
  • 1600 кВА: шпилька М48×3 (М42х3 или М42х2) болт М12
