Комплектные распределительные устройства RM6 (КРУЭ RM6) RME

фильтр
Тип
Автоматический выключатель
Выбрано: 0
Производители
  • ТОО «Уральский трансформаторный завод»
  • АО «Кентауский трансформаторный завод»
  • Тольяттинский Трансформатор
  • Электрощит Самара
  • ОАО «МЭТЗ ИМ.В.И.КОЗЛОВА»
  • Schneider Electric

Устройство комплектное распределительное серии RM6(RME) с малыми габаритами и изоляцией из элегаза SF6 может эксплуатироваться в распредсетях с напряжением до 20 кВ частоты 50 Гц и применяется в магистральных, петлевых и радиальных схемах электроснабжения для питания и защиты отходящих линий, преимущественно – линий к силовому трансформатору.Новый производитель  RME System electric.

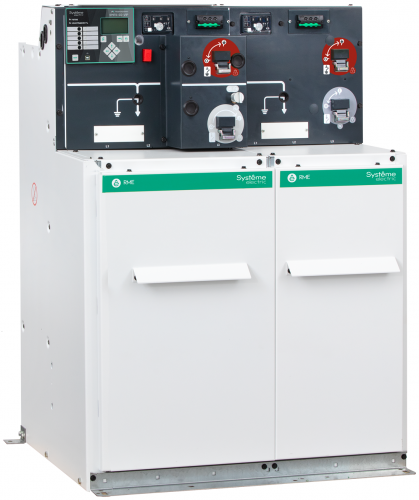

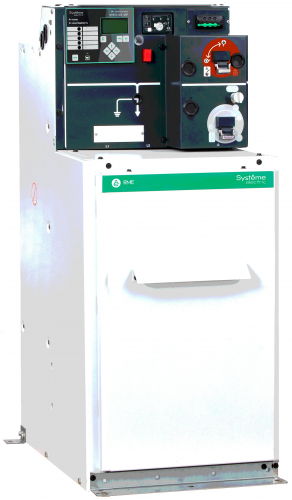

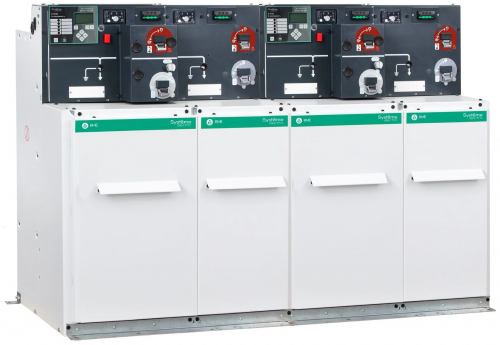

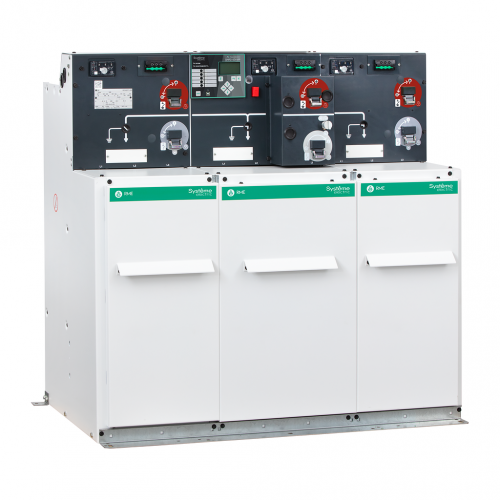

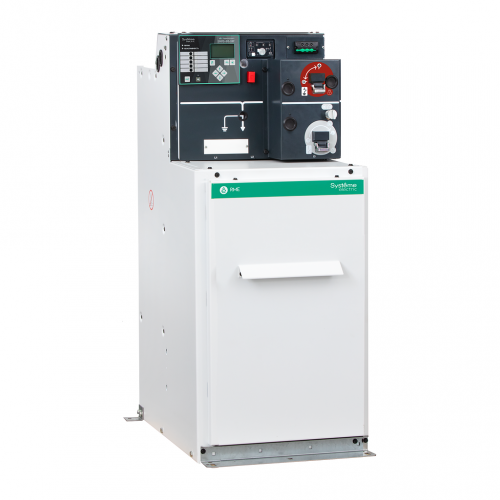

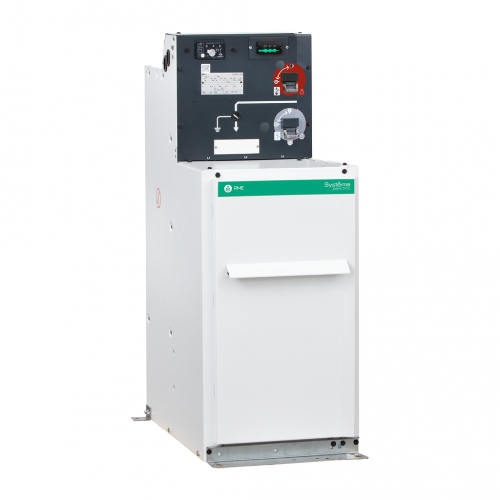

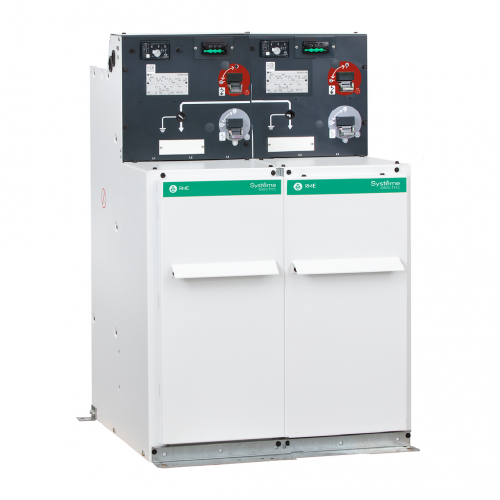

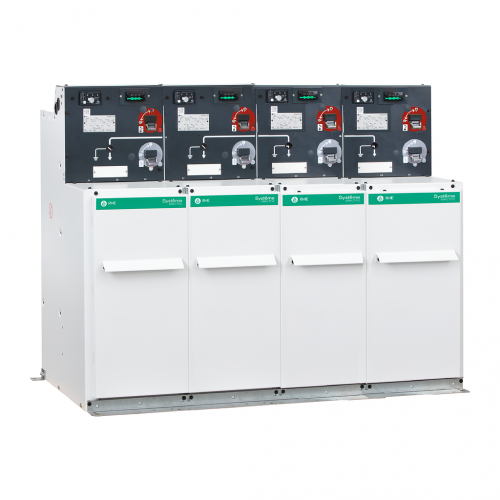

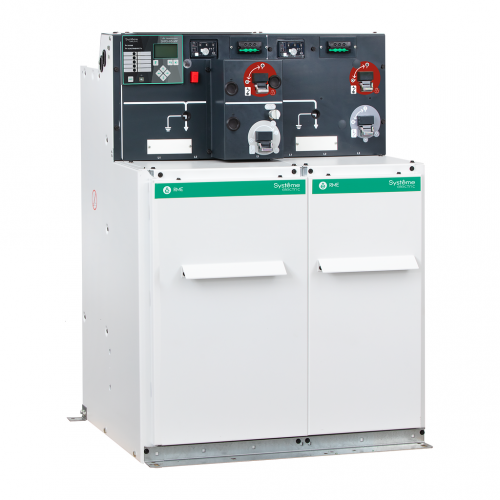

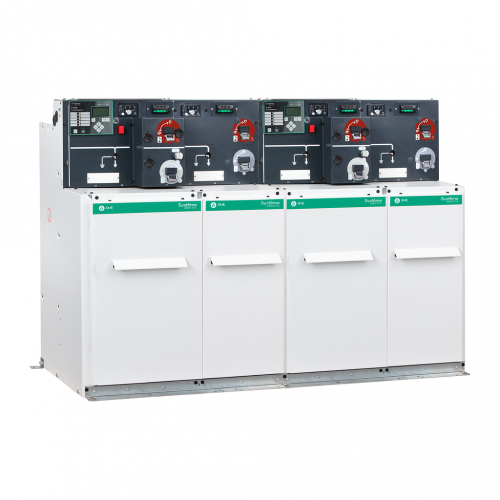

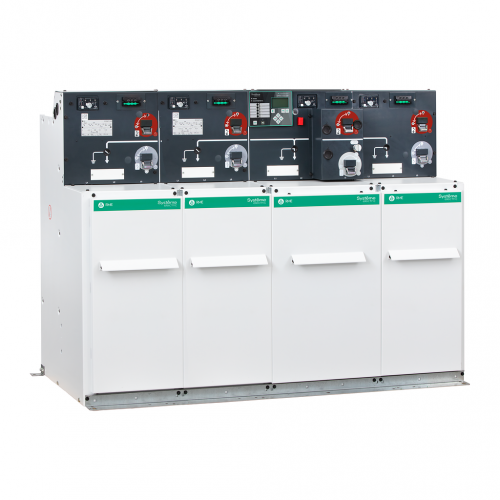

Устройство комплектное распределительное серии RM6 с малыми габаритами (далее по тексту – RM6, или КРУЭ RM6) представляет из себя моноблок, содержащий до 4-х входящих в его состав и выполняющих определённую функцию блоков. Пример моноблока   на 3 функции представлен на рис.1, а структура условного обозначения RM6 поясняется с помощью таблицы 1.

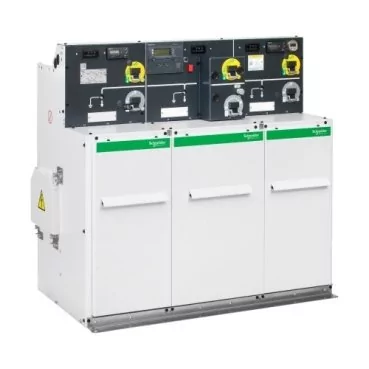

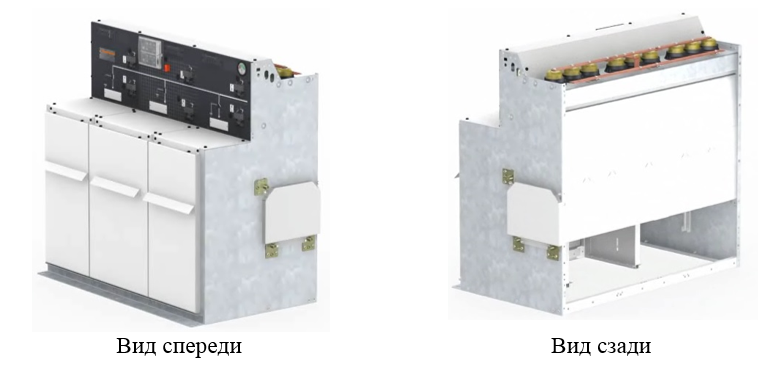

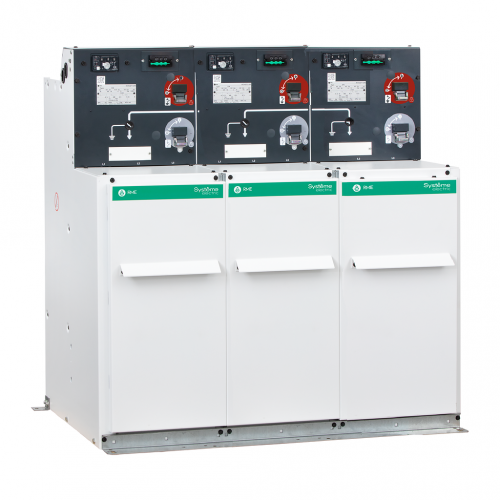

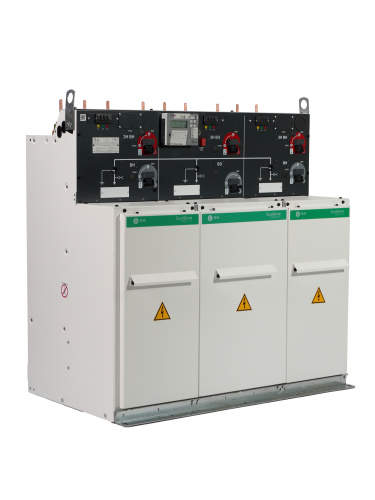

Рис.1 Внешний вид КРУЭ RM6 на 3 функции


Таблица №1 Структура условного обозначения КРУЭ RM6

Условное обозначение

Значение индекса в обозначении

RM6 – X – X – XX – XX / XXX - У2

КРУЭ RM6

RM6 – X – X – XX – XX / XXX - У2

Конструктивное исполнение функционального блока:

NE – нерасширяемый;

RE – расширяемый вправо;

LE – расширяемый влево

DE – расширяемый в обе стороны.

RM6 – X – X – XX – XX / XXX - У2

Назначение функционального блока или конфигурация функциональных блоков:

I – выключатель нагрузки;

B – выключатель силовой на ток до 630 А;

D – выключатель силовой на ток до 200 А;

IC – секционная перемычка с секционным выключателем нагрузки;

BC – секционный выключатель силовой на 630 А с перемычкой;

O – присоединений блок без выключателей;

Mt – ячейка измерения на стороне среднего напряжения;

Q – выключатель нагрузки и плавкий предохранитель.

RM6 – X – X – XX – XX / XXX - У2

Номинальное напряжение: 6, 10, 20 кВ

RM6 – X – X – XX – XX / XXX - У2

Номинальный ток отключения встроенного выключателя, кА: 12,5; 16; 20

RM6 – X – X – XX – XX / XXX - У2

Номинальный ток главных цепей, А: 200; 630

RM6 – X – X – XX – XX / XXX – У3

Климатическое исполнение, категория размещения (ГОСТ 15150-69)



Пример записи условного обозначения RM6 Schneider Electric нерасширяемого с напряжением 10 кВ, состоящего из трех выключателей, два из них – нагрузки, один - силовой на номинальный ток 200 А и номинальный ток отключения 16 кА, сборные шины рассчитаны на ток 630 А, климатическое исполнение У и категория размещения 3 категория размещения 3 в соответствии с ГОСТ 15150-69:    RM6-NE-IDI-10-16/630-У3

2 Описание, функции,устройство и работа. Технические характеристики RME

2.1 Основные параметры КРУЭ RM6

Таблица №2

Номинальное напряжение, кВ

6; 10; 20

Наибольшее рабочее напряжение, кВ

7,2; 12; 24

Промышленная частота, Гц

50

Номинальное выдерживаемое напряжение промышленной частоты (1 мин.), кВ

65

Номинальное импульсное напряжение (1,2/50 мкс), кВ

125

Функция D (B)

Номинальный ток термической стойкости, действующее значение, кА / 1с

16

Номинальный ток электродинамической стойкости, действующее значение, кА (имп.)

50

Номинальный ток сборных шин, А

630

Номинальный ток, А

Выключатель нагрузки (функция I)

630

Выключатель силовой (функция D)

200

Выключатель силовой (функция B)

630

Сборные шины

Выполнены из меди, не изолированы, установлены внутри бака с элегазом

Режим работы нейтрали

Изолирована;

Глухо заземлена,

Заземлена через активное или индуктивное сопротивление

Степень защиты

Бак

IP 67

Привод

IP 2XC

Окраска

Бак, корпус

RAL 9003

Панель управления

RAL 7016

Установка

Стандартная внутри помещений

Крепление к полу

С помощью цоколя

Цепь

Испытательные стержни иотдельное заземление для каждой функции





2.2 Состав RM6 с 3-мя присоединениями представлен на рис. 2.1. RM6 содержит следующие компоненты:

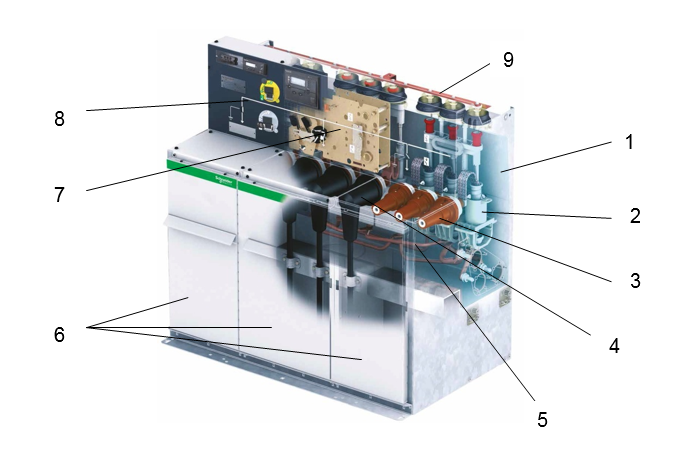

Рис.2.1 Состав RM6

1 – герметичный корпус, выполнен из стали нержавеющей, заполнен элегазом SF6 c избыточным давлением 0,23 бар;

2 – аппараты для коммутации силовой цепи (выключатели), к которым относятся: выключатель нагрузки, выключатель нагрузки с предохранителем, выключатель силовой; заземляющий разъединитель;

3 – проходные изоляторы, предназначенные для подсоединения внешних подсоединений к выключателям 2;

4 – адаптеры подключения   кабелей нагрузки;

5 – сборные шины, соединяющие аппараты 2;

6 – отсеки кабельных присоединений для подключения к трансформатору или линии;

7 – отсек ручного либо моторизированного привода коммутационных аппаратов;

8 – отсек вторичных соединений, закрытый с лицевой стороны мнемосхемой и органами управления;

9 – цепи заземления с видимым положением контактов заземляющих разъединителей.

Коммутационные аппараты 2 (рис. 2.1) всех присоединений КРУЭ RМ6, а также шины сборные 5 этого КРУЭ, установлены в общем герметичном корпусе 1, заполненном элегазом.

Состав КРУЭ RM6 на другое количество присоединений аналогичен.


2.3 Разрез корпуса герметичного из нержавеющей стали в составе КРУЭ RM6 (вид сзади) с тремя аппаратами представлен на рис. 2.2.

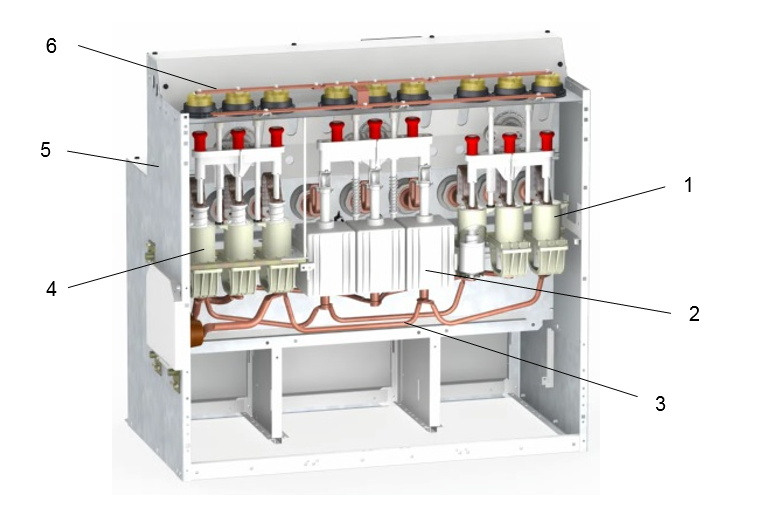

Рис.2.2 Разрез герметичного корпуса с коммутационными аппаратами:

1, 4 – выключатели нагрузки;

2 – силовой выключатель;

3 – шины сборные;

5 – корпус КРУЭ RM6;

6 – заземляющие цепи.

Выключатель нагрузки 1 на рис. 2.2 показан во включенном положении, а силовой выключатель 2 и выключатель нагрузки 4 – в отключенном.

2.4 Управление установленными в моноблоке КРУЭ RME system electricкоммутационными аппаратами осуществляется с помощью рукояток управления (см. рис. 2.7) или моторизованного привода.

Аппараты для коммутации цепей силовой нагрузки способны сочетать две функции, а именно – выключателя (нагрузки или силового) и заземляющего разъединителя. Они могут находиться в трёх состояниях: заземлено, отключено, включено. Перемещение контактов подвижных этих аппаратов происходит в вертикальном направлении, делая невозможным включение заземлителя при включенном выключателе.

На рис. 2.3выключатель нагрузки 5 и соответствующее ему состояние мнемосхемы (индикатора) 4, расположенной на лицевой панели КРУЭ, представлены для замкнутого положения контактов выключателя 5. Гнездо управления выключателем нагрузки 3 свободно, а гнездо управления заземляющим разъединителем 1 заблокировано.

Для отключения выключателя рукоятку ручного управления 2 следует вставить в соответствующее гнездо 3 на лицевой панели, предварительно отодвинув защитную пластину, и повернуть против часовой стрелки до упора. При этом контакты выключателя нагрузки перейдут в разомкнутое положение (см. рис. 2.4), мнемосхема 4 станет отражать разомкнутое состояние контактов выключателя, а гнездо управления заземляющим разъединителем 1 освободится. Аналогично работает и RME system electric.

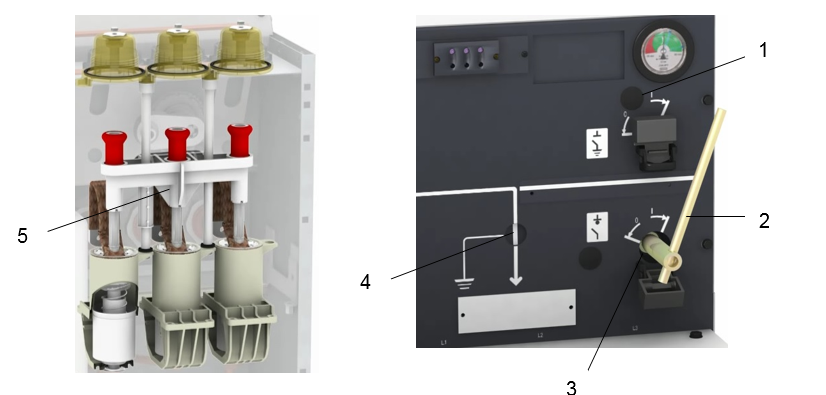

Рис.2.3 Выключатель нагрузки во включенном состоянии:

1 - гнездо управления заземляющим разъединителем;

2 - рукоятка ручного управления;

3 - гнездо управления выключателем нагрузки;

4 - мнемосхема (индикатор) состояния силовой цепи;

5 – выключатель нагрузки.


Рис.2.4 Выключатель нагрузки в отключенном состоянии

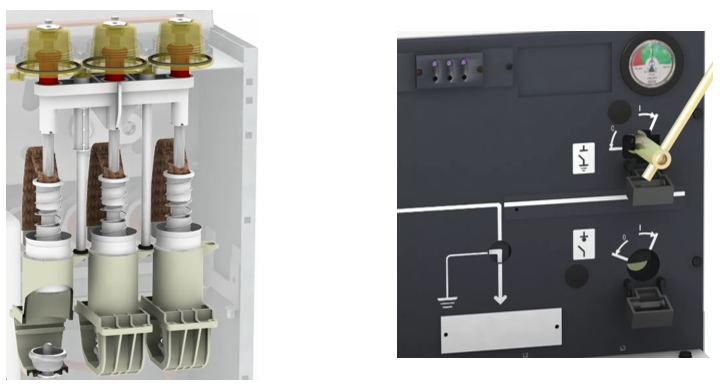

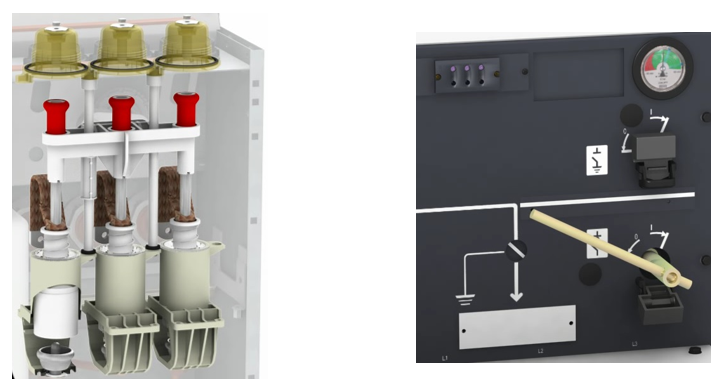

Рис.2.5 Заземляющий разъединитель во включенном состоянии

Для наложения заземления рукоятку управления 2 следуют вставить в соответствующее гнездо 1, расположенное на лицевой панели КРУЭ над гнездом управления выключателем нагрузки 3, и повернуть эту рукоятку по часовой стрелке до упора. При этом подвижные контакты заземляющего разъединителя подключатся к общей шине заземления (поз. 9 на рис. 2.1).

Включенное состояние контактов заземляющего разъединителя можно наблюдать визуально через колпаки, показанные на рис. 2.6. Эти колпаки выполнены из прозрачного материала и предназначены для визуализации подключения к шине заземления.

Разъединитель заземляющий устойчив к включению на токи КЗ.


Рис.2.6 Заземляющий разъединитель: визуализация состояния контактов.

Снятие наложения земли и включение выключателя нагрузки производится в обратном порядке.

2.5 Для различных типов RM6 в зависимости от их конфигурации предлагаются 3 вида рукояток управления различной длины (стандартная, длинная, сверхдлинная). Варианты рукояток управления показаны на рис. 2.7.

рукоядка

Рис.2.7 Варианты рукояток управления.

2.6 Последовательность действий при подключении кабелей к проходным изоляторам КРУЭ RM6 иллюстрируется с помощью рис. 2.8.

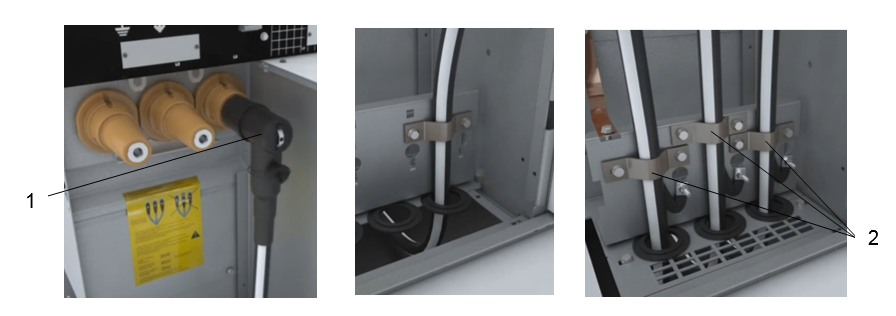

Рис.2.8 Подключение кабелей к RM6.

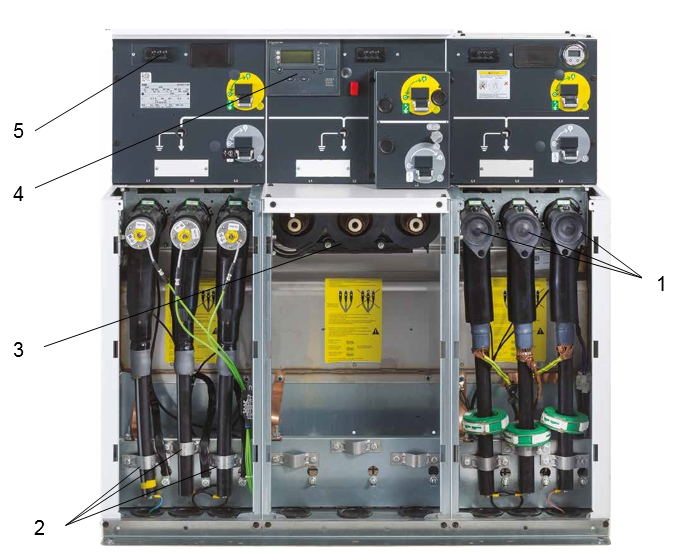

Кабельные отсеки КРУЭ RM6 (RME) со снятыми дверьми показаны на рис.2.9


Рис. 2.9 Кабельные отсеки КРУЭ RM6 со снятыми дверьми

1 – адаптеры для присоединения кабелей;

2 – скобы (хомуты) крепления кабелей;

3 – датчики тока CUa/CUb;

4 – устройство релейной защиты серии VIP;

5 – индикатор наличия напряжения VPIS.

Силовые кабели присоединяются к проходным изоляторам КРУЭ RM6 с помощью адаптеров 1 (рис. 2.8, рис. 2.9) и фиксируются в корпусе RM6 хомутами 2, которые должны быть выполнены из немагнитного материала.

Дверь кабельного отсека оснащена блокировкой, позволяющей открыть эту дверь только при включенном заземляющем разъединителе.

2.7 Управление силовыми выключателями для защиты трансформаторов и отходящих линий осуществляется с помощью устройств релейной защиты серии VIP (поз. 4 на рис. 2.9) разных модификаций (в зависимости от требований, предъявляемых к защите). Такие устройства получают информацию с датчиков тока (поз. 3 на рис. 2.9), установленных в RM6, и не требуют отдельных источников питания.

2.8 Моноблоки  RM6 (RME) оснащаются индикаторами наличия напряжения (поз. 5 на рис.2.9, рис.2.10), которые могут встраиваться во все функциональные блоки RM6 как со стороны кабелей, так и со стороны сборных шин, и могут использоваться для проверки наличия напряжения в кабеле.

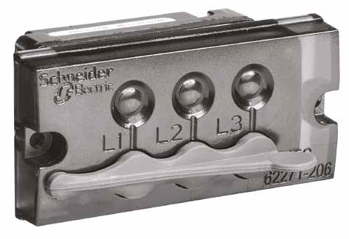

Рис. 2.10 Индикатор наличия напряжения VPIS

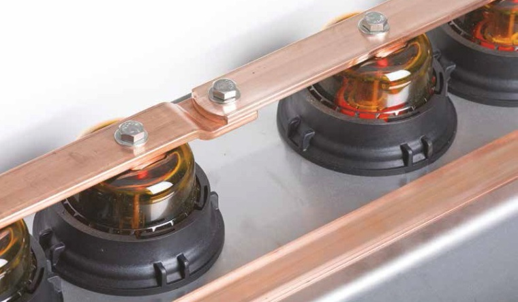

Сигнал о наличии высокого напряжения индикаторы VPIS получают с соответствующих датчиков напряжения, которые встраиваются во все функциональные блоки и размещаются в рассеивающих колпачках, используемых для крепления шин и кабельных соединений. Обнаружение напряжения может проводиться как на стороне кабеля, так и на стороне сборных шин.

Индикаторы наличия напряжения VPIS оснащены соответствующими гнёздами, которые могут быть использованы для проверки согласования фаз с помощью соответствующего прибора – фазировщика, показанного на рис. 2.11.

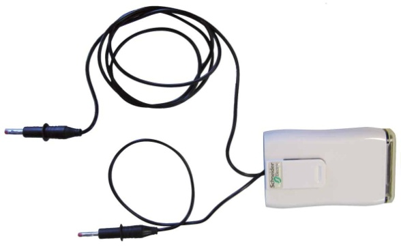

Рис.2.11 Фазировщик

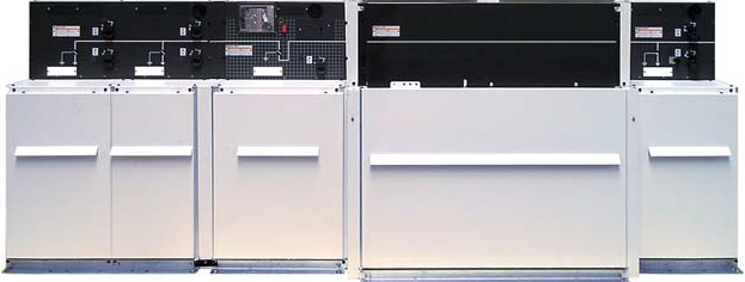

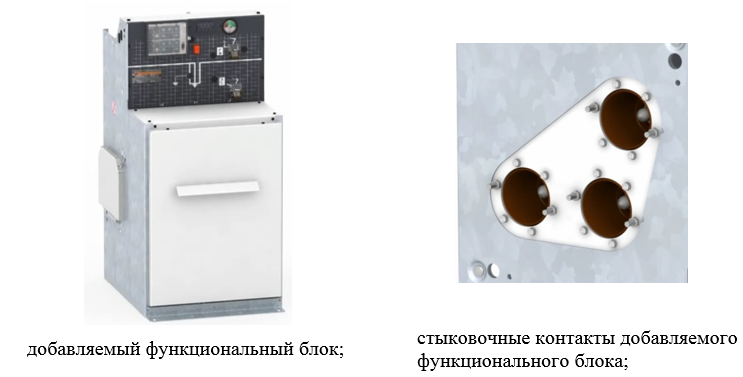

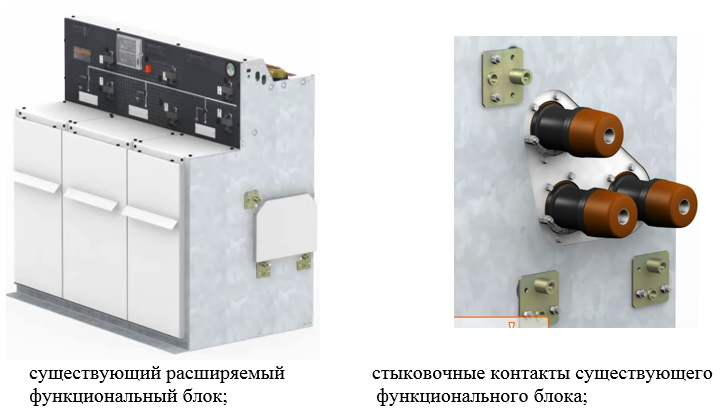

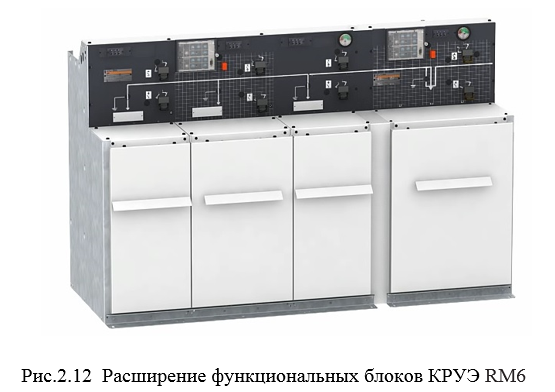

2.9 При необходимости расширения существующей распределительной сети конструкция КРУЭ RM6 позволяет к существующим функциональным блокам добавлять новые блоки, оснащенные требуемыми функциями. Стыковка существующих и добавляемых блоков осуществляется на уровне сборных шин с помощью специальных экранированных контактов, при этом целостность заводских моноблоков сохраняется. Добавление новых функциональных блоков к существующим блокам иллюстрируется с помощью рис. 2.12.




2.10 Коммерческий учет со стороны среднего напряжения может осуществляться с применением ячейки с функцией DE-Mt, оснащенной измерительными трансформаторами тока и трансформаторами напряжения (см. рис.2.13).



Рис. 2.13 КРУЭ RM6 с ячейкой учета DE-Mt


2.11 Коммерческий учет со стороны среднего напряжения может быть так же
осуществлён с применением устройства для измерения напряжения в высоковольтной
сети типа I-TOR (производитель – ООО «АЙ-ТОР»). При этом измерительный
компонент устройства I-TOR монтируется совместно с кабельным адаптером (см.
рис.2.14), а блок обработки информации этого устройства как правило устанавливается в шкафах учета. Токовые сигналы для учета могут
сниматься с устанавливаемых непосредственно на кабелях шинных трансформаторов
тока, либо с иных устройств для
измерения тока.

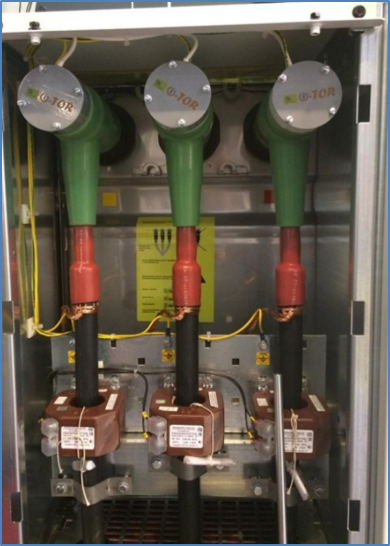

Рис. 2.14 Организация коммерческого учета в RM-6 с применением устройства I-TOR
