Сухие трансформаторы
каталог оборудования
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:25
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ

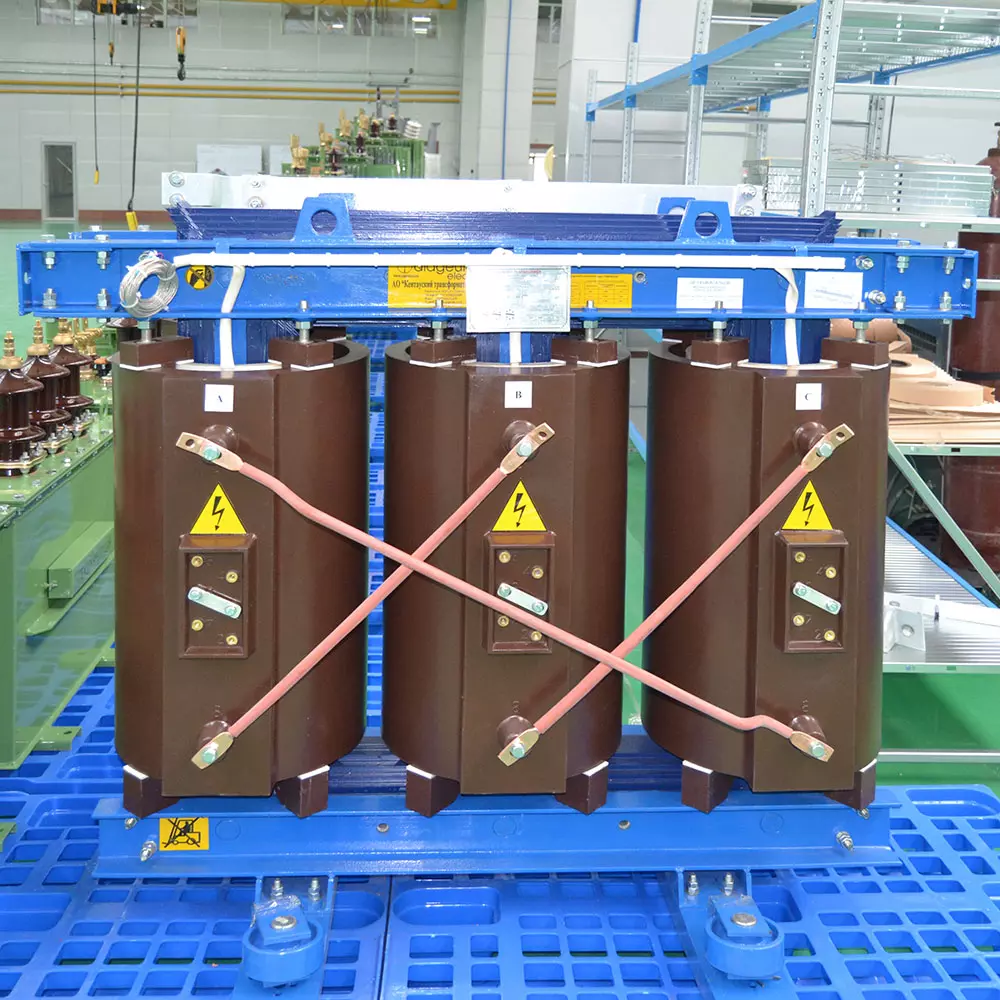

Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:160
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:40
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:250
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:630
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:63
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:100
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:1000
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
Наличие: Цена по запросу
- Производитель :ОАО "Минский электротехнический завод имени В. И. Козлова" (МЭТЗ)
- Мощность, кВА:1600
- Напряжение первичной обмотки ВН, кВ:6, 10
- Напряжение вторичной обмотки НН, кВ:0.4
- Тип:ТСЛ
1 - 24 из 110
Компания «МТК» поставляет сухие трансформаторы заводов-партнёров — от расчёта ТКП до пуско-наладки на объекте. В каталоге собраны силовые сухие трансформаторы с литой изоляцией мощностью от 25 до 3150 кВА, купить сухой трансформатор можно как со склада, так и под заказ на заводе. Если исполнение уже определено, переходите сразу на страницу нужной серии — трансформаторы ТСЛ или трансформаторы ТСЗЛ.
Отгрузка со склада в Москве
Часть позиций отгружается от одного рабочего дня, остальные — с завода в зависимости от загрузки производства.
Заводы-партнёры
В каталоге — продукция АО «КТЗ» и ОАО «МЭТЗ им. В. И. Козлова»: ведущие заводы сухих трансформаторов с литой изоляцией, паспорт и протоколы испытаний идут в комплекте.
Точный подбор по ТЗ
Менеджер сверяет мощность, класс напряжения и требования к исполнению с условиями объекта, прежде чем направить заявку на конкретную серию.
Монтаж и сервисный центр
Собственная служба выполняет шеф-монтаж, пуско-наладку и сопровождает оборудование после ввода в эксплуатацию.
Как мы работаем
1
Заявка и ТЗ
Присылаете параметры: требуемую мощность, класс напряжения ВН/НН, требования к исполнению обмоток, климатическое исполнение объекта. Менеджер помогает определиться, если решение по конкретной серии ещё не принято. Опросный лист ускоряет расчёт.
2
Подбор и ТКП
Менеджер сопоставляет параметры заявки с продукцией заводов-партнёров, определяет подходящую серию и готовит техническо-коммерческое предложение. В ТКП фиксируются завод-изготовитель, сроки отгрузки и условия оплаты. Так вы получаете расчёт под конкретный проект.
3
Договор
Работаем по предоплате для новых клиентов и по рассрочке для постоянных партнёров. Документооборот ведём через ЭДО. Договор фиксирует спецификацию, завод-изготовитель и сроки поставки.
4
Изготовление и отгрузка
Позиции, которых нет на складе, заказываем на заводе — срок изготовления уточняем по модели и загрузке конкретного производства. Складские позиции отгружаем от одного рабочего дня. Сроки называем по факту, без обещаний «с конвейера» на то, чего нет в наличии.
5
Доставка по РФ
Свой отдел логистики организует доставку по всей России, включая удалённые регионы. В договоре прописываем, кто забирает со склада или с завода и кто довозит до объекта — самовывоз или доставка до площадки (EXW, FCA, DAP). Схему согласовываем заранее, чтобы на объекте не ждали машину.
6
Ввод и сервис
Сервисная служба выполняет шеф-монтаж и пуско-наладочные работы, проверяет соответствие подключения проекту. После ввода в эксплуатацию трансформатор остаётся на гарантийном сопровождении. При необходимости выезжаем на объект и после гарантии.
Сухой трансформатор отличается от масляного типом охлаждения и изоляции обмоток: вместо масла — воздух и твёрдый диэлектрик, поэтому нет маслосборника, бака и риска протечки. Это упрощает пожарный режим здания и позволяет ставить трансформатор внутри помещения — в отличие от масляного, который обычно требует отдельного технического помещения или наружной установки.
В каталоге МТК представлены сухие трансформаторы с литой изоляцией — обмотки заливаются эпоксидным компаундом в вакууме, получается монолитный герметичный блок. Существуют и другие семейства сухих трансформаторов: барьерно-воздушные ТС/ТСЗ и трансформаторы на арамидной изоляции ТСН. Это другие типы конструкции, они не входят в текущий ассортимент заводов-партнёров и поставляются только по отдельному запросу.
Если пока не решили, какой тип трансформатора нужен по проекту — сухой или масляный, менеджер разберёт условия объекта и направит на подходящую серию. Для улицы или отдельного технического здания смотрите трансформаторы ТМГ.
Какие сухие поставляет МТК
На этой странице собраны литые серии заводов-партнёров. Запросы по конкретной маркировке ТСЛ или ТСЗЛ закрывают страницы серий, а не этот обзор.
Трансформатор ТСЛ без кожуха
Открытое исполнение со степенью защиты IP00, устанавливается только в отдельном электропомещении с ограниченным доступом. Линейка КТЗ — от 40 до 3150 кВА, у МЭТЗ в каталоге есть позиции от 25 кВА. Подробности и расшифровка — на странице трансформаторов ТСЛ.
Трансформатор ТСЗЛ с кожухом
Обмотки закрыты кожухом, степень защиты IP21 (заводская маркировка КТЗ — ТСЛЗ), подходит для помещений, где нужна дополнительная механическая защита обмоток. Актуальные модели — на странице трансформаторов ТСЗЛ.
Другие типы сухих — под запрос
Барьерно-воздушные ТС/ТСЗ и трансформаторы на арамидной изоляции ТСН не входят в текущий ассортимент заводов-партнёров — если такая позиция нужна по проекту, уточните возможность поставки у менеджера отдельно, без обещания склада.
Диапазон мощностей
Каталог объединяет мощности от 25 до 3150 кВА на классы напряжения 6, 6(10), 10 и 20 кВ.
25–160 кВА
Компактные модели МЭТЗ для небольших узлов нагрузки — локальные щитовые, вспомогательные линии, малые встроенные подстанции.
250–630 кВА
Средний диапазон линейки — самый ходовой сегмент для встроенных ТП торговых и офисных зданий.
1000–1600 кВА
Мощности для крупных объектов: жилых комплексов, производственных корпусов, распределительных подстанций с несколькими фидерами.
2000–3150 кВА
Верхняя часть линейки — для объектов с большой суммарной нагрузкой, где один трансформатор заменяет несколько единиц меньшей мощности. Типовое сочетание в этом диапазоне — обмотки на 6/10 или 20 кВ и низкая сторона 0,4 кВ.
Как выбрать
Тип объекта и нормы
Для встроенных и пристроенных подстанций в торговых, бизнес-центрах, больницах и жилых комплексах обычно выбирают сухой трансформатор из-за требований к пожаробезопасности.
Открытое исполнение или с кожухом
Выбор между трансформатором ТСЛ и трансформатором ТСЗЛ зависит от условий помещения — подробное сравнение исполнений дано в разделе «Какие сухие поставляет МТК» и на страницах серий.
Мощность и класс напряжения
Значения ВН 6, 6(10), 10 и 20 кВ и НН 0,4 кВ должны точно соответствовать проектной документации.
Шум и вентиляция на больших мощностях
На верхних значениях линейки сухие трансформаторы создают заметный уровень шума при работе — утверждать, что сухой трансформатор всегда тише масляного, было бы неточно, этот параметр стоит закладывать в проект отдельно.
Если допустим наружный масляный вариант
Когда по условиям объекта возможна установка на улице или в отдельном техническом здании, стоит рассмотреть трансформаторы ТМГ — они не входят в этот раздел, но подбираются по той же логике заявки.
Преимущества и ограничения
Сухие трансформаторы с литой изоляцией не содержат масла и маслосборника — это снимает риск протечки жидкого диэлектрика на объекте и упрощает требования к помещению.
Пожарный режим
Более простой пожарный режим здания за счёт отсутствия горючей жидкости в конструкции.
Обслуживание
Меньше объём регламентного обслуживания — не нужно контролировать состояние масла и доливать его.
Ближе к нагрузке
Можно устанавливать ближе к нагрузке, внутри здания, без отдельного маслоприёмника.
Позисторная защита
Позисторная защита в обмотке НН контролирует температуру и сигнализирует о перегреве.
Класс изоляции F
Класс нагревостойкости изоляции F обеспечивает работу в длительном режиме в пределах климатического исполнения.
Ограничения
Не для эксплуатации в условиях тряски, вибрации и ударных нагрузок. Не для химически активной, взрывоопасной или сильно запылённой среды. Высота установки — не более 1000 м над уровнем моря. Категория размещения — 3, только внутри помещения; рабочая температура окружающего воздуха — от −10 до +40 °C; допустимая температура при хранении и транспортировке — до −45 °C.
Услуги и поставка под ключ
Поставка по РФ
Отгружаем сухие трансформаторы со склада или с завода, логистика — на условиях FCA, EXW или DAP, документооборот через ЭДО.
Сервис и гарантия
На силовой сухой трансформатор действует заводская гарантия 3 года; собственная сервисная служба выполняет шеф-монтаж, пуско-наладочные работы и постгарантийное обслуживание без сторонних подрядчиков.
Стоимость и покупка
Стоимость сухого трансформатора складывается из нескольких параметров: мощности, класса напряжения, исполнения обмоток, завода-изготовителя и схемы соединения. Часть позиций каталога с ценой на карточке, часть — по запросу: это обычная практика для оборудования под конкретный проект, а не признак отсутствия расчёта.
Купить сухой трансформатор можно как со склада, так и под заказ у заводов-партнёров — срок и итоговую цену менеджер называет после уточнения параметров заявки. Компаниям, которым сухие трансформаторы нужны регулярно, доступна рассрочка для постоянных клиентов после первых поставок по предоплате.
Отправьте опросный лист или проектную документацию на info@trans-mtk.com — рассчитаем стоимость с учётом логистики до объекта.
Если нужна конкретная серия, дальше по каталогу — трансформаторы ТСЛ без кожуха и трансформаторы ТСЗЛ с кожухом. Для наружной установки или там, где масляное исполнение допустимо по проекту, рассматривайте трансформаторы ТМГ.
Часто задаваемые вопросы
Что такое сухой трансформатор?
Это силовой трансформатор, в котором вместо масла применяется воздушное охлаждение и твёрдая изоляция обмоток. Отсутствие масла упрощает требования по пожаробезопасности и позволяет устанавливать такой трансформатор внутри здания.
Чем сухой трансформатор отличается от масляного?
У сухого трансформатора нет масляного бака и жидкого диэлектрика — охлаждение воздушное, изоляция твёрдая. Масляные трансформаторы часто компактнее по цене на единицу мощности, но обычно требуют отдельного технического помещения или наружной установки.
Что такое литая изоляция?
Это способ изоляции обмоток, при котором катушка заливается эпоксидным компаундом в вакууме — получается монолитный герметичный блок без воздушных пустот. Такая изоляция устойчива к влаге и механическим воздействиям и лежит в основе серий ТСЛ и ТСЗЛ в каталоге МТК.
Чем ТСЗ отличается от ТСЛ?
ТСЗ — это трансформатор с барьерно-воздушной изоляцией, другое семейство сухих трансформаторов, конструктивно отличное от литых серий ТСЛ и ТСЗЛ. В текущем каталоге МТК представлены только литые серии заводов-партнёров; поставку ТСЗ можно уточнить у менеджера отдельным запросом.
Можно ли ставить сухой трансформатор на улицу?
Нет, литые сухие трансформаторы каталога МТК не рассчитаны на наружную установку — категория размещения у всей линейки равна 3, эксплуатация только внутри помещения. Для улицы нужен трансформатор другого исполнения, например масляный в отдельном корпусе.
Какие мощности есть в каталоге?
Каталог объединяет мощности от 25 до 3150 кВА на классы напряжения 6, 6(10), 10 и 20 кВ. Конкретный диапазон по каждой серии — на страницах трансформаторов ТСЛ и трансформаторов ТСЗЛ.
Какие сроки поставки и что делаете со своим складом?
Складские позиции в Москве отгружаем от одного рабочего дня, модели под заказ — с завода от четырёх дней в зависимости от загрузки производства. Точный срок по конкретной модели менеджер называет в ТКП после расчёта заявки.
Какие документы идут в комплекте и делаете ли вы пуско-наладку?
С каждым трансформатором поставляется паспорт изделия и протоколы заводских испытаний. Шеф-монтаж и пуско-наладочные работы выполняет собственная сервисная служба МТК без привлечения субподрядчиков, она же сопровождает оборудование на гарантии и после неё.
Как считается стоимость и почему у части позиций цена по запросу?
Стоимость сухого трансформатора зависит от мощности, исполнения обмоток, завода-изготовителя, схемы соединения и наличия на складе. Часть моделей делается под конкретный проект, поэтому цену на них называем после уточнения параметров заявки, а не выводим в каталог заранее.
