Силовые трансформаторы ТМ
каталог оборудования
Наличие: 1872000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 1275000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:250
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 1035000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:160
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 885000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:100
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 1406000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:35
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 2623000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:1600
- Напряжение первичной обмотки ВН, кВ:6 (10)
Наличие: 2228000 руб.
- Производитель :АО "КТЗ"
- Мощность, кВА:1000
- Напряжение первичной обмотки ВН, кВ:6 (10)
Наличие: 479000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 470000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:400
- Напряжение первичной обмотки ВН, кВ:6
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 163000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:40
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 153000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:40
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 191000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:25
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:0,4
Наличие: 133000 руб.
- Производитель :Электрощит г. Чехов
- Мощность, кВА:25
- Напряжение первичной обмотки ВН, кВ:10
- Напряжение вторичной обмотки НН, кВ:0,4
Поставка и сопровождение под ключ
ООО «МТК» осуществляет поставку силовых масляных трансформаторов типа ТМ напрямую от сертифицированных заводов-партнёров. Мы берем на себя весь цикл работ: от помощи с подбором оборудования по вашему техническому заданию до логистики, профессионального монтажа и сервисного обслуживания. Каждая единица поставляется с полным комплектом закрывающей документации.
Склад в Москве и области
Оперативная отгрузка со склада в Москве от 1 рабочего дня. Более 500 позиций в наличии. Срок поставки напрямую с заводов — от 4 дней. Наиболее востребованные типовые позиции всегда поддерживаются в наличии.
Заводы-партнёры
Сотрудничаем только с проверенными производителями (УТЗ, МЭТЗ им. В.И. Козлова, КТЗ и др.). Оборудование комплектуется заводскими паспортами и актуальными протоколами испытаний.
Точный подбор по ТЗ
Поможем подобрать трансформатор с нужной мощностью, рабочим напряжением ВН/НН (6 или 10 кВ), климатическим исполнением (У1) и системой ПБВ под требования вашего проекта.
Монтаж и сервисный центр
Собственная инженерная служба выполняет шеф-монтаж, демонтаж старого оборудования, пусконаладочные испытания (ПНР), диагностику и плановое обслуживание трансформаторов.
Как мы работаем
1
Заявка и ТЗ
Для старта работы укажите требуемую мощность (кВА), напряжения ВН/НН, схему соединений и климатику. Можно просто прикрепить опросный лист или выдержку из проектной документации.
2
Подбор и ТКП
Наш инженер уточнит технические нюансы, подберет подходящий трансформатор серии ТМ, сориентирует по наличию и срокам, после чего направит детальное коммерческое предложение.
3
Договор
Согласовываем и фиксируем спецификацию оборудования, цену и сроки доставки. Для новых клиентов работаем по предоплате, для постоянных партнеров возможна рассрочка. Поддерживаем ЭДО.
4
Изготовление и отгрузка
Следим за производственным графиком на заводе, проверяем комплектность документов и организуем оперативную отгрузку оборудования со склада или напрямую с конвейера.
5
Доставка по РФ
Собственный отдел логистики организует бережную доставку по всей России. Работаем по условиям INCOTERMS 2020 (FCA, EXW, DAP).
6
Ввод и сервис
Оказываем инженерную поддержку при установке, проводим пусконаладочные работы и передаем полный комплект технической документации для безопасной эксплуатации.

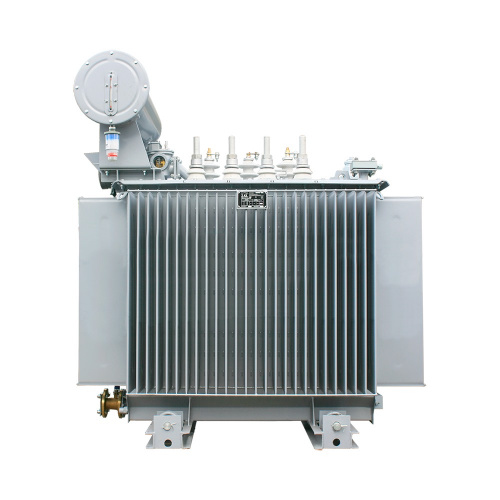

Трансформатор ТМ — это силовой трёхфазный двухобмоточный масляный трансформатор с естественной циркуляцией масла и расширительным баком. В отличие от популярной герметичной серии ТМГ, внутренний объём бака трансформаторов ТМ сообщается с окружающей средой через расширитель. Именно он компенсирует температурные изменения объёма масла во время работы оборудования.
На расширительном баке устанавливаются воздухоосушитель (силикагелевый фильтр), защищающий масло от влаги и загрязнений из воздуха, а также маслоуказатель. На крышке основного бака предусмотрен клапан для сброса избыточного давления. Для регулирования напряжения используется система ПБВ (переключение без возбуждения) — смена ступеней напряжения происходит только при полностью обесточенном трансформаторе.
Силовые трансформаторы типа ТМ повсеместно применяются в распределительных сетях классов напряжения 6 и 10 кВ. Они востребованы на промышленных предприятиях, в системах ЖКХ, устанавливаются в составе комплектных трансформаторных подстанций (КТП). Это проверенное десятилетиями, ремонтопригодное и надежное решение для объектов, где достаточно ручного ступенчатого регулирования напряжения и есть возможность регулярного технического обслуживания.
Расшифровка условного обозначения ТМ
Пример расшифровки маркировки ТМ-Х/10-У1 (аналогично для машин на 6 кВ):
Т — трёхфазный
Оборудование предназначено для работы в трёхфазных сетях переменного тока промышленной частоты (50 Гц).
М — масляное охлаждение
Естественная циркуляция трансформаторного масла и наружного воздуха. Присутствует расширительный бак (в отличие от герметичных ТМГ).
ПБВ — система регулировки
Переключение ступеней напряжения выполняется только при отключённом от сети трансформаторе. Если объекту требуется регулировка под нагрузкой, следует выбрать серию ТМН.
Х / 6 (10) — У1
Х — номинальная мощность трансформатора в кВА; 6 или 10 — класс напряжения обмотки ВН (в киловольтах); У1 — климатическое исполнение (умеренный макроклимат, наружная установка).
Доступная линейка мощностей
В нашем каталоге представлены силовые трансформаторы ТМ в широком диапазоне мощностей — от 25 до 3200 кВА (общий ассортимент масляных серий МТК доходит до 6300 кВА). Откройте интересующую карточку товара, чтобы изучить подробные характеристики, габариты и запросить актуальную стоимость.
ТМ 25–160 кВА
Маломощные и компактные трансформаторы для питания небольших локальных объектов, поселков и осветительных сетей (ТМ-25, ТМ-40, ТМ-63, ТМ-100, ТМ-160).
ТМ 250–630 кВА
Наиболее востребованный в коммерческом секторе диапазон. Модели ТМ-250, ТМ-400 и ТМ-630 — это стандарт для комплектации городских КТП и ввода питания на средние производства.
ТМ 800–1600 кВА
Оборудование средней мощности для обеспечения энергоузлов с высокой и устойчивой потребляемой нагрузкой (ТМ-800, ТМ-1000, ТМ-1250, ТМ-1600).
ТМ 2000–3200 кВА
Крупногабаритные и мощные машины (ТМ-2000, ТМ-2500, ТМ-3200), спроектированные для крупных промышленных предприятий и распределительных подстанций.
На что обратить внимание при выборе серии ТМ
Совпадение с проектом
Номинальная мощность, класс напряжения ВН (6 или 10 кВ), а также группа соединения обмоток должны строго соответствовать вашему проекту и выданным Техническим Условиям (ТУ).
Сравнение с ТМГ
Трансформаторы ТМ имеют расширительный бак, поэтому требуют периодического обслуживания воздухоосушителя и контроля состояния масла. Если на объекте нужен минимум обслуживания — рассмотрите герметичные ТМГ.
Необходимость регулировки
ТМ оснащены ПБВ (переключение ступеней без возбуждения). Для изменения коэффициента трансформации оборудование придется отключать. Если специфика объекта требует переключения под нагрузкой, ваш выбор — ТМН.
Условия монтажа
Обратите внимание на наличие транспортировочных роликов (катков) в базовой комплектации выбранного завода-изготовителя — они значительно облегчат процесс установки в ячейку подстанции.
Услуги и поставка под ключ
Нужно купить трансформатор ТМ в Москве с доставкой по России? Мы выделяем персонального инженера-менеджера, который будет вести ваш заказ от первичного подбора оборудования и согласования чертежей до отгрузки и подписания актов ввода в эксплуатацию.
Поставка оборудования
География наших поставок охватывает всю территорию России. Крупные и негабаритные заказы мы отправляем выделенным транспортом напрямую со складов заводов, минуя транзитные хабы. Это значительно сокращает сроки логистики.
Сервис и гарантия
На все трансформаторы распространяется официальная заводская гарантия. Наш собственный сервисный центр уполномочен выполнять монтаж, пусконаладочные испытания (ПНР), а также гарантийный и постгарантийный ремонт оборудования.
Особенности приобретения трансформаторов ТМ
В каталоге компании ООО «МТК» представлены классические масляные трансформаторы типа ТМ в диапазоне номинальных мощностей от 25 до 3200 кВА. Итоговая цена на каждую позицию формируется индивидуально. На стоимость влияют класс напряжения обмоток, завод-изготовитель, текущая загруженность производства и дополнительные опции комплектации. Наиболее ходовые модели отмечены статусом «В наличии» — их отгрузка возможна в кратчайшие сроки.
Наши инженеры ежедневно обрабатывают десятки заявок и помогут вам точно подобрать силовой трансформатор ТМ (ТМ-400, ТМ-630, ТМ-1000 и др.) на основе вашего опросного листа или выдержки из проектной документации. Мы обязательно проверяем соответствие схемы соединения обмоток, климатического исполнения (стандартно У1) и требований к системе регулирования (ПБВ), чтобы на ваш объект прибыло именно то оборудование, которое заложено в проекте.
Мы берем на себя заботы по доставке трансформаторов в Москву, область и любые отдаленные регионы РФ, а также предоставляем полный пакет закрывающих технических документов. Обратите внимание: если для вашего проекта требуется оборудование с минимальным техническим обслуживанием, мы рекомендуем изучить герметичные трансформаторы ТМГ. В случае необходимости автоматического регулирования напряжения под нагрузкой, обратитесь к разделу трансформаторов ТМН. Полный перечень масляного оборудования доступен в общем каталоге масляных трансформаторов.
Часто задаваемые вопросы
В чем ключевое отличие трансформатора ТМ от ТМГ?
Главное отличие заключается в конструкции бака. У трансформаторов ТМ есть расширительный бак, через который внутренний объем масла контактирует с окружающей средой. Из-за этого маслу требуется защита: устанавливается силикагелевый воздухоосушитель, который необходимо периодически проверять и обслуживать. Трансформаторы ТМГ полностью герметичны (без расширителя) — масло в них не контактирует с воздухом, не окисляется и практически не требует обслуживания на протяжении всего срока службы.
Для чего трансформатору ТМ нужен воздухоосушитель?
Поскольку бак ТМ имеет сообщение с атмосферой, при охлаждении трансформатор «вдыхает» воздух. Воздухоосушитель, заполненный силикагелем, улавливает содержащуюся в воздухе влагу и пыль, не позволяя им попасть внутрь и снизить диэлектрические свойства трансформаторного масла. Состояние силикагеля (его цвет) нужно регулярно контролировать.
Можно ли менять напряжение на трансформаторе ТМ не отключая его?
Нет. Трансформаторы серии ТМ оснащены системой ПБВ (переключение без возбуждения). Для изменения ступеней напряжения оборудование необходимо полностью обесточить со всех сторон. Если специфика сети требует постоянной корректировки напряжения под нагрузкой, вам потребуется трансформатор серии ТМН с системой РПН.
Каков гарантийный срок на поставляемые трансформаторы?
На все поставляемые трансформаторы серии ТМ распространяется официальная заводская гарантия, которая, в зависимости от завода-изготовителя, составляет от 3 до 5 лет с момента ввода в эксплуатацию (но не более определенного срока с момента отгрузки). Все гарантийные обязательства прописываются в договоре поставки.
Берете ли вы на себя пусконаладочные работы?
Да. Наша компания располагает собственным инженерно-сервисным центром. По предварительному согласованию мы можем организовать выезд бригады на ваш объект для проведения шеф-монтажа, полного комплекса пусконаладочных испытаний (ПНР) и подготовки актов для надзорных органов.
