Модульные подстанции

Модульные подстанции

фото - Модульные подстанции

Модульные подстанции

Эффективным решением в строительстве подстанций на классы напряжения 110/10(6) кВ и 35/10(6) кВ является применение подстанций модульного типа. Максимальная заводская готовность, удобство транспортировки и ввода в эксплуатацию, уменьшение габаритов земельного участка, объема строительных работ и как следствие сокращение ресурсов заказчика для строительства в целом — вот тот ряд преимуществ, которые позволяют отдать предпочтение модульным подстанциям.

Назначение и область применения

Модульные подстанций (МПС) на номинальное напряжение до 110 кВ предназначены для приема, преобразования и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц.

МПС применяются на объектах электросетевого хозяйства, в системах электроснабжения промышленных предприятий, газовой и нефтедобывающей промышленности, на объектах сельского и городского хозяйства, а также на железнодорожном транспорте.

Отличительные особенности МПС

  • МПС является изделием максимальной заводской готовности.
  • Возможность установки различного по типу и составу оборудования в соответствии с требованиями Заказчика.
  • Возможность увеличения присоединений по модульному принципу.
  • Удобство монтажа и эксплуатации.

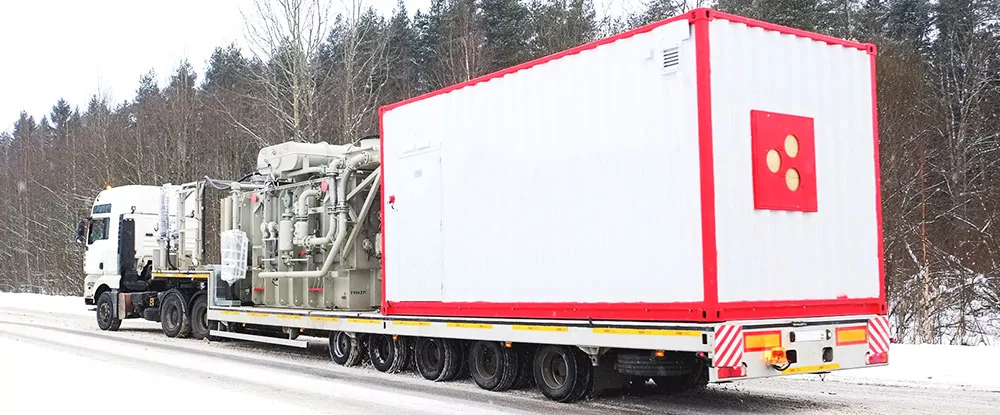

  • Мобильность и удобство транспортировки блок-контейнеров автомобильным и железнодорожным транспортом.
  • Сокращение продолжительности работ по вводу в эксплуатацию за счет сокращения объема работ по установке оборудования на объекте.
  • Сокращение габаритов земельного участка и объема строительных работ по устройству площадки под установку подстанции за счет уменьшения габаритов подстанции в модульном исполнении.
  • Возможность подключения как к кабельной, так и к воздушной линии электропередач.

Условия эксплуатации МПС

Климатическое исполнение и категория размещения МПС — У1, ХЛ1 по ГОСТ 15150-69.

МПС предназначена для работы в следующих условиях:

  • температура окружающего воздуха от минус 60°С до 40°С;
  • атмосфера типа II — промышленная, окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметр изделия;
  • относительная влажность воздуха до 80% при температуре 20ºС;
  • высота установки над уровнем моря — не более 1000 м;
  • скорость ветра до 36 м/с (скоростной напор ветра до 80 даН) при отсутствии гололеда, скорость ветра до 15 м/с (скоростной напор ветра до 14 даН ) при гололеде с толщиной льда 20 мм;
  • сейсмостойкость — 8 баллов по МSК- 64.

Основные технические параметры и характеристики

Наименование параметра Значение параметра
Номинальное напряжение, кВ
- высокое 110 35
- среднее 35, 20 -
- низкое 35, 20, 10, 6 20, 10, 6
Мощность силового трансформатора, МВА До 80 До 40
Номинальное напряжение на стороне ВН, кВ 6; 10; 20 6; 10; 20
Частота переменного тока, Гц
Номинальный ток сборных шин, А 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
Номинальное напряжение вспомогательных цепей, В
Постоянного тока 220 220
Переменного тока 220, 380 220, 380
Параметры распределительного устройства 110, 35 кВ:
- номинальный ток термической стойкости (1 с), кА До 50 До 50
- номинальный ток электродинамической стойкости, кА До 128 До 128
- ток отключения силового выключателя, кА До 50 До 50

Комплектность МПС

Комплектация и состав оборудования, применяемого в составе МПС, могут быть изменены по желанию заказчика в соответствии с требованиями технического задания.

МПС представляет собой подстанцию, состоящую из одного и более модулей.

В состав МПС 110 кВ входит:

  1. комплектное распределительное устройство с элегазовой изоляцией 110 кВ;
  2. силовой масляный трансформатор 110 кВ;
  3. комплектное распределительное устройство 35, (20, 10, 6) кВ;
  4. шкаф релейной защиты и автоматики;
  5. трансформатор собственных нужд;
  6. систем оперативного питания собственных нужд с компактной аккумуляторной батареей и подзарядным устройством;
  7. шкаф центральной сигнализации;
  8. шкаф собственных нужд переменного тока;
  9. система телемеханики;
  10. блок-контейнер;
  11. кабельные перемычки.

В состав МПС 35 кВ входит:

  1. комплектное распределительное устройство 35 кВ;
  2. силовой трансформатор 35 кВ масляный или с литой изоляцией;
  3. комплектное распределительное устройство 20 (10, 6) кВ;
  4. шкаф релейной защиты и автоматики;
  5. трансформатор собственных нужд;
  6. систем оперативного питания собственных нужд с компактной аккумуляторной батареей и подзарядным устройством;
  7. шкаф центральной сигнализации;
  8. шкаф собственных нужд переменного тока;
  9. система телемеханики;
  10. блок-контейнер;
  11. кабельные перемычки.
