Трансформаторы сухие ТСЛ (ТСЗЛ)

Фильтр
Производитель
Мощность, кВА
Напряжение первичной обмотки ВН, кВ
Схема и группа соединения обмоток
Фильтр
Производитель
Мощность, кВА
Напряжение первичной обмотки ВН, кВ
Схема и группа соединения обмоток
ТСЛ 250 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 400 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 630 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 1000 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 40 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 63 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 100 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 100 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 400 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 630 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 1000 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 1250 кВА 6(10) 0,4 кВ
Быстрый просмотр
Сухой трансформатор ТСЛ 1250 кВА 20/0,4
Быстрый просмотр
ТСЛ 1600 кВА 6(10) 0,4 кВ
Быстрый просмотр
Сухой трансформатор ТСЛ 1600 кВА 20/0,4
Быстрый просмотр
ТСЛ 2000 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 2000 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 2500 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛ 2500 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛ 3150 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛЗ 250 кВА 6(10) 0,4 кВ
Быстрый просмотр
Сухой трансформатор ТСЛЗ 400 кВА 6(10)/0,4
Быстрый просмотр
Сухой трансформатор ТСЛЗ 400 кВА 20/0,4
Быстрый просмотр
ТСЛЗ 630 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛЗ 630 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛЗ 1000 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛЗ 1000 кВА 20 0,4 кВ
Быстрый просмотр
ТСЛЗ 1250 кВА 6(10) 0,4 кВ
Быстрый просмотр
ТСЛЗ 1250 кВА 20 0,4 кВ
Быстрый просмотр
Сухой трансформатор ТСЛЗ 1600 кВА 6(10)/0,4
Быстрый просмотр

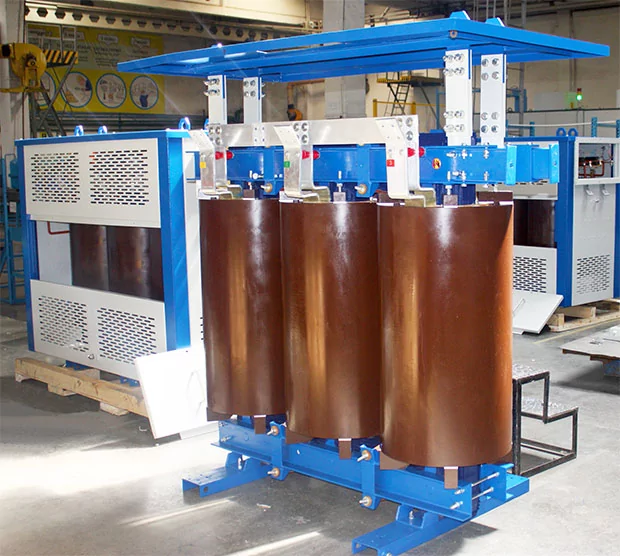

Трансформаторы ТСЛ (ТСЗЛ) АО «Кентауский трансформаторный завод»


Сухие трансформаторы типа ТСЛ и ТСЗЛ производства АО «Кентауский трансформаторный завод» и ТОО «Уральский трансформаторный завод»

Трехфазные сухие трансформаторы с литой изоляцией типа ТСЛ (без кожуха) и ТСЛЗ (с кожухом) мощностью 250-2500 кВА и класса напряжения до 10 кВ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляют повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Обмотки низшего напряжения изготавливаются из алюминиевой фольги с изоляцией из стеклотканевого препрега. Обмотки высшего напряжения заливаются эпоксидной смолой в вакуумзаливочной машине. Трансформаторы выпускаются в исполнении со степенью защиты IP00 или IР21. Против перегрева трансформаторы защищены тепловой позисторной защитой, встроенной в обмотку низшего напряжения и выведенной на клеммы теплового реле. Регулирование напряжения до ±5% ступенями по 2,5%. ПБВ (переключение без возбуждения) путем перестановки перемычек.

  • Класс нагревостойкости – F
  • Cхема и группа соединение – У/Ун-0; Д/Ун-11.
  • Вид климатического исполнения – У, УХЛ, Т.
  • Категория размещения – 3.
  • Температура окр. среды – от -45°С до +40°С.
  • Режим работы – длительный.
  • Высота установки над уровнем моря – не более 1000 м.

Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной, взрывоопасной, содержащей пыли окружающей среде.

Структура условного обозначения трансформатора: Т С Л (З) – Х / Х У3

  • Т – трехфазный
  • С – охлаждение естественное воздушное
  • Л – тип изоляции
  • (3) – исполнение защищенное
  • -Х –типовая мощность в киловольт-амперах
  • Х – класс напряжения обмотки ВН
  • УЗ – климатическое исполнение и категория
  • размещения
