КТП и КТПН — это не два конкурирующих решения, а два конструктивных исполнения одного и того же оборудования. Разница в одной букве «Н» определяет, нужно ли строить помещение. Ещё сложнее — когда нужна БКТП или 2БКТП с АВР. Разбираем всё семейство с нуля.
Расшифровка: что значат буквы
КТП — Комплектная Трансформаторная Подстанция. Слово «комплектная» означает, что все элементы подстанции — ячейка высшего напряжения (ВН), силовой трансформатор и распределительное устройство низшего напряжения (РУНН) — собраны в единый комплект на заводе и поставляются как готовое изделие.

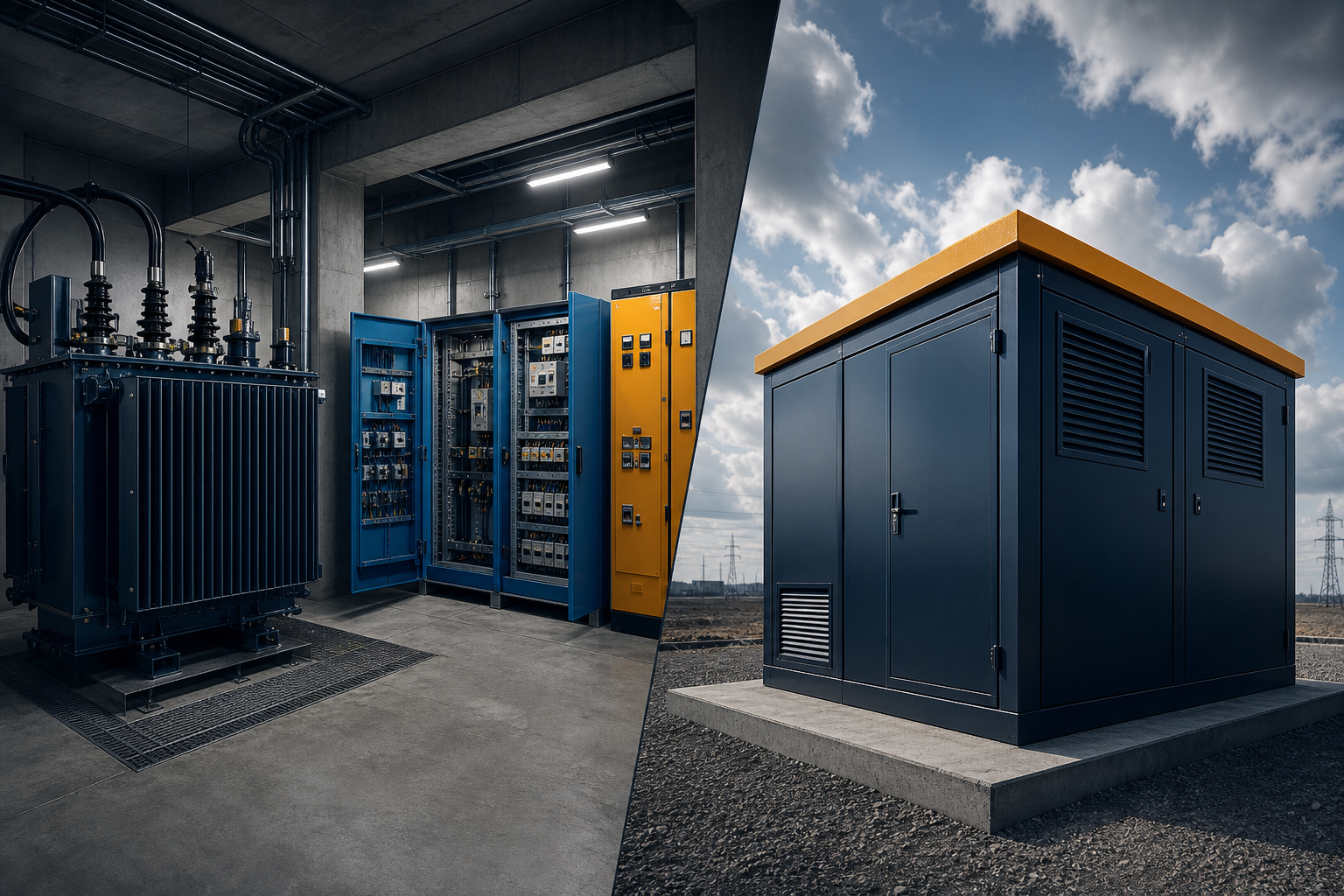

Буква «Н» в аббревиатуре КТПН означает «Наружная» — то есть подстанция предназначена для установки под открытым небом и имеет собственный металлический корпус (кожух), защищающий оборудование от погодных условий.
КТП без буквы «Н» устанавливается в закрытом помещении — трансформаторной, электрощитовой или специально построенном здании ТП. Корпуса у неё нет — его роль выполняет само здание.
Конструкция изнутри: что входит в каждый тип
- Ячейка ВН (выключатель нагрузки или вакуумный выключатель)
- Силовой трансформатор ТМГ / ТМЗ / ТСЛ
- РУНН — распределительный щит 0,4 кВ
- Корпуса нет — используется помещение
- Ячейка ВН (выключатель нагрузки)
- Силовой трансформатор ТМГ (масляный)
- РУНН — распределительный щит 0,4 кВ
- Металлический корпус (кожух) в комплекте
Схемы электроснабжения: тупиковая, петлевая, АВР
Выбор типа подстанции неотделим от схемы питания. Именно схема питания определяет, сколько кабельных вводов нужно и какой тип КТП заказывать.
Важно для ТЗ: при тупиковой схеме заказывайте КТП с одним вводом ВН; при петлевой — с двумя кабельными вводами (проходная). Указывать это нужно в опросном листе, иначе завод изготовит тупиковую по умолчанию.
Лестница надёжности: от простого к резервированному
Сравнительная таблица по 18 параметрам
| Параметр | КТП | КТПН / БКТП | 2БКТП с АВР |
|---|---|---|---|
| Общие характеристики | |||
| Расшифровка | Комплектная ТП | Комплектная ТП Наружная / Блочная | Двойная блочная с АВР |
| Место установки | Закрытое помещение (ТП) | Открытое место, улица | Улица / отдельная площадка |
| Собственный корпус | Нет — нужно помещение | Есть — металлический кожух | Есть — блочная конструкция |
| Количество трансформаторов | 1 | 1 | 2 (рабочий + резервный) |
| Диапазон мощностей | 25–2500 кВА | 25–2500 кВА | 2×25 — 2×2500 кВА |
| Надёжность и резервирование | |||
| Категория надёжности | II–III | II–III (в петле — II) | I — автоматическое АВР |
| Время восстановления при аварии | От 30 мин (ручное) | От 20 мин (ручное) | 0,5–3 сек (авто) |
| Схема питания ВН | Тупиковая или петлевая | Тупиковая или петлевая | Два независимых ввода |
| Строительство и монтаж | |||
| Нужно строить здание / помещение | Да — либо использовать готовое | Нет | Нет |
| Фундамент | Полы помещения (готовые) | Бетонная плита или рама | Бетонный фундамент под блок |
| Скорость монтажа | Дольше (нужно помещение) | Быстрее — заводская готовность | Заводская готовность |
| Кабельный ввод ВН | Кабельный (подземный) | Кабельный (подземный) | Кабельный (два кабеля) |
| Обслуживание и эксплуатация | |||
| Доступ персонала | Полный — в отдельном помещении | Ограничен (КТПН-киоск); полный (БКТП) | Полный — в блоке |
| Температурный режим зимой | Помещение отапливается (если нужно) | Зависит от исполнения кожуха | Вентиляция/обогрев в блоке |
| Климатическое исполнение | Зависит от трансформатора | УХЛ1, У, Т (кожух + трансформатор) | УХЛ1, У (с утеплением блока) |
| Экономика | |||
| Стоимость самого оборудования | Ниже (нет корпуса) | Средняя | Высокая (2 трансформатора + АВР) |
| Полная стоимость «под ключ» | Средняя (+ строительство ТП) | Часто ниже (нет стройки) | Высокая |
Матрица применений: какой тип для какого объекта
| Объект / Ситуация | КТП | КТПН | БКТП | 2БКТП АВР |
|---|---|---|---|---|
| Жилой квартал, улица | если есть ТП-помещение | стандартное решение | при 630+ кВА | для ЖК 1 категории |
| Встроенная ТП жилого дома | стандарт для встроенных ТП | нет смысла в корпусе | ||
| Промышленное предприятие | при 1 кат. надёжности | |||
| Больница, операционный блок | обязательно для реанимации | |||
| Дата-центр | стандарт Tier II+ | |||
| Стройплощадка (временное) | аренда КТПН у МТК | |||
| Сельское хозяйство, АПК | без стройки, УХЛ1 | |||
| Торговый центр | встроенная ТП + сухой тр-р | крупные ТЦ с продуктами | ||
| Отдалённый объект без инфраструктуры | нет помещения | |||
| Нефтяное / газовое месторождение | исполнение УХЛ1, взрывозащита |
— рекомендуется — применимо при условиях — нецелесообразно
Ориентировочные цены 2026 года (мощность 630 кВА)
Чеклист: что указывать в ТЗ на подстанцию
При заказе КТП или КТПН в ТЗ необходимо указать следующие параметры — иначе завод вернёт опросный лист с вопросами, и сроки сдвинутся.
- Тип подстанции: КТП / КТПН / БКТП / 2БКТП
- Мощность трансформатора: 25 / 63 / 100 / 160 / 250 / 400 / 630 / 1000 / 1600 / 2500 кВА
- Напряжение ВН: 6 кВ или 10 кВ (реже 20 кВ и 35 кВ)
- Схема ввода ВН: тупиковый (один кабель) или проходной (два кабеля, петля)
- Тип ячейки ВН: выключатель нагрузки (ВН) или вакуумный выключатель (ВВ) — зависит от требований сетевой организации
- Состав РУНН: количество отходящих линий 0,4 кВ, тип автоматов (ВА, АВ), наличие счётчика, ТТ, АВР на НН
- Климатическое исполнение: У3, У1, УХЛ1, Т4 и т.д.
- Тип трансформатора: масляный (ТМГ) или сухой (ТСЛ) — для встроенных ТП
- Наличие приборов учёта: АСКУЭ, место установки счётчика (ВН или НН)
- Степень защиты IP корпуса (для КТПН/БКТП)
Четыре вопроса — четыре ответа
Ответьте последовательно — и тип подстанции определится сам.
