Выбор типа трансформатора — не вопрос предпочтений: в ряде случаев масляный запрещён нормативно, а сухой убьёт акустический комфорт жилого дома. Разбираем конструкцию, ПУЭ, уровень шума и совокупную стоимость владения — с цифрами, без маркетинга.
Принципиальное отличие: чем охлаждаем и изолируем
В масляном трансформаторе активная часть — магнитопровод с обмотками — погружена в трансформаторное масло. Масло выполняет сразу три функции: диэлектрик (изолирует витки и обмотки между собой), теплоноситель (передаёт тепло от обмоток к стенкам бака и радиаторам) и защитная среда (не допускает влаги к активной части).

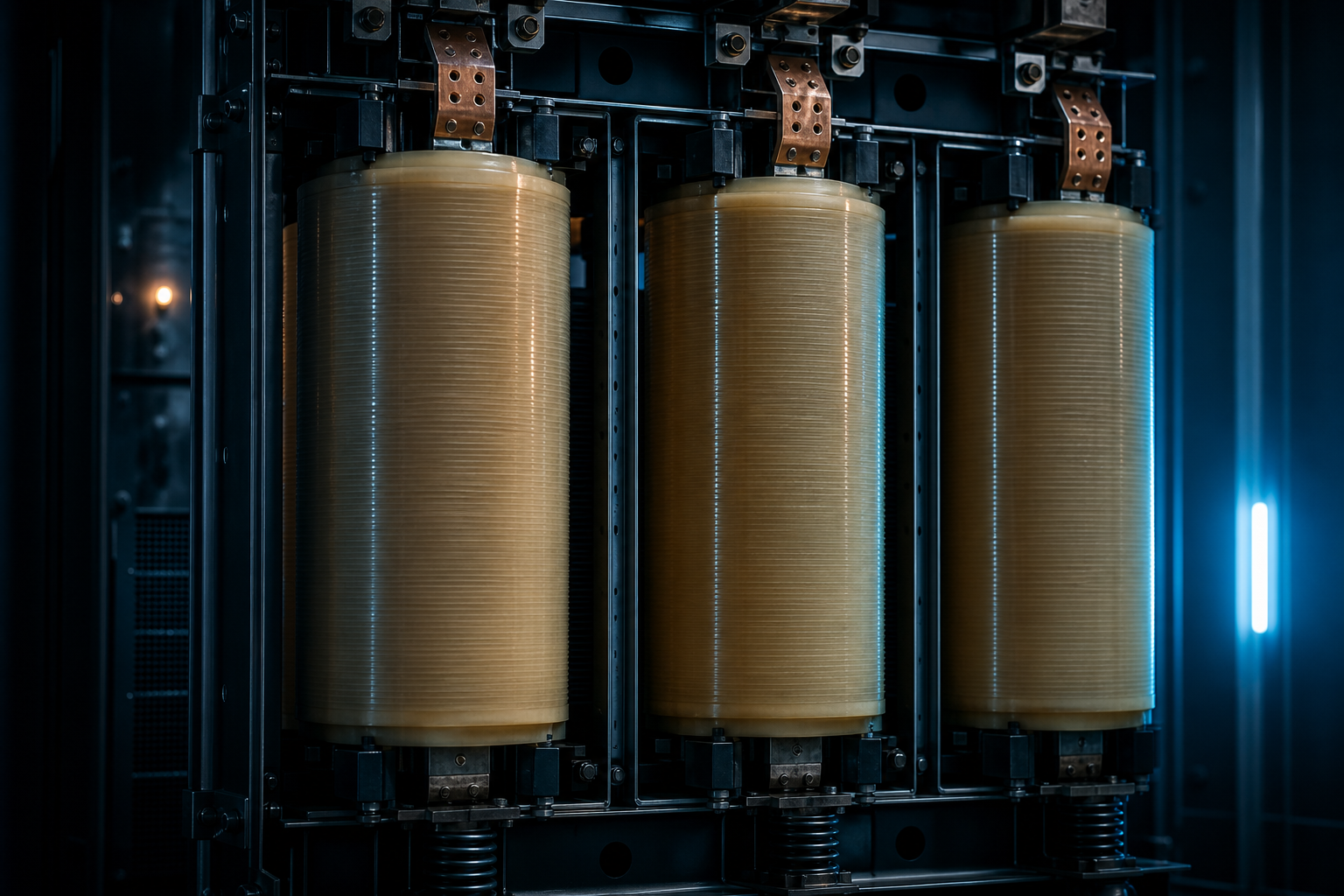

В сухом трансформаторе серии ТСЛ (трансформатор сухой литой) роль диэлектрика и защиты от влаги играет эпоксидный компаунд: обмотки заливаются смолой под вакуумом, образуя монолитный литой блок. Охлаждение — только воздушное: естественная конвекция (AN) или принудительные вентиляторы (AF).
Пожарная безопасность: когда масляный запрещён по нормам
Это самый важный раздел статьи. Масляный трансформатор содержит горючую жидкость — и именно это определяет область его применения с точки зрения российского законодательства.
- 1Встроенные ТП в жилых зданиях любой этажности. ПУЭ п. 4.2.149 и СП 31-110-2003 запрещают установку маслонаполненного оборудования в ТП, встроенных или пристроенных к жилым домам.
- 2Здания класса Ф1.1 — детсады, школы, больницы, дома престарелых. Любые встроенные ТП — только сухие или с негорючим диэлектриком. Основание: ФЗ-123 (Техрегламент о требованиях ПБ), СП 4.13130.
- 3Торговые центры, бизнес-центры (встроенные и пристроенные ТП). Требуют сухих трансформаторов или специальных масловыемников — на практике проще и дешевле поставить ТСЛ.
- 4Метро, тоннели, подземные паркинги. Запрет на горючие жидкости в замкнутых подземных пространствах — ГОСТ Р 55803, нормы метрополитена.
- 5Зоны класса В-I и В-Iа по ПУЭ (производства с взрывоопасными парами и газами). Искра от масляного выключателя или пробоя масла недопустима.
- 6Высотные здания выше 28 м (9+ этажей) при встроенных ТП — согласно СП 253.1325800 и требованиям экспертизы эвакуация затруднена, масляный не допускается.
- ПУЭ п. 4.2.149Запрет маслонаполненного оборудования в ТП, встроенных в жилые здания и здания с массовым пребыванием людей.
- СП 31-110-2003Проектирование жилых и общественных зданий: требования к встроенным ТП, типам трансформаторов и маслосборникам.
- ФЗ-123Технический регламент о требованиях ПБ: классификация зданий Ф1.1–Ф5, требования к огнестойкости оборудования.
- СП 4.13130.2013Ограничение распространения пожара: противопожарные расстояния, требования к маслосборникам при масляных трансформаторах на открытых подстанциях.
- ГОСТ IEC 60076-11Международный стандарт на сухие силовые трансформаторы: классы нагревостойкости E1/E2/E3 (огнестойкость компаунда), классы F1/F2.
- ГОСТ 11677-85Трансформаторы силовые масляные. Общие технические условия. Основной ГОСТ для масляных серий ТМ, ТМГ, ТМЗ.
Уровень шума: контринтуитивный факт
Большинство проектировщиков, впервые сталкивающихся с выбором, уверены: масляный шумит больше. Это неверно. Сухой трансформатор громче масляного на 5–10 дБА при одинаковой мощности. Разница существенная: 10 дБА — субъективно вдвое громче.
Причина: магнитострикционные вибрации магнитопровода в масляном трансформаторе частично гасятся масляной средой и баком. В сухом трансформаторе бак отсутствует, а корпус (при наличии) не даёт такого демпфирования.
Справка: 55 дБА — офис при активной работе, 65 дБА — оживлённая улица, 70 дБА — пылесос рядом. Нормы для жилых помещений ночью — 30 дБА (СН 2.2.4/2.1.8.562-96). Без виброизоляции и звукоизоляции конструкций ТП шум сухого трансформатора при 1600 кВА нарушает санитарные нормы для жилья.
Полная сравнительная таблица по 20 параметрам
| Параметр | Масляный (ТМГ/ТМЗ) | Сухой (ТСЛ) |
|---|---|---|
| Конструкция и охлаждение | ||
| Среда охлаждения | Трансформаторное масло + воздух (ONAN/ONAF) | Воздух (AN/AF) |
| Изоляция обмоток | Масло + бумага/картон | Эпоксидный литой компаунд |
| Класс нагревостойкости | A (105 °C) | F (155 °C) / H (180 °C) |
| Перегрузочная способность | До 40% кратковременно (ГОСТ) | До 50% кратковременно (кл. H) |
| Технические параметры | ||
| Потери холостого хода | Ниже на 10–20% | Выше (компаунд — доп. потери) |
| КПД при номинале | 98,8–99,5% | 98,2–99,0% |
| Уровень шума | На 5–10 дБА тише | Громче при той же мощности |
| Диапазон мощностей | 25–2 500+ кВА | 100–4 000 кВА |
| Мин. температура работы | −60 °C (ТМГ УХЛ1) | −25 °C (стандарт) |
| Пожарная безопасность и нормативы | ||
| Пожарная группа | Горючая жидкость (В4) | Негорюч (класс F1/E2) |
| Маслосборник/нефтесборник | Обязателен на открытых ПС | Не требуется |
| Встроенная ТП в жилом доме | Запрещён (ПУЭ 4.2.149) | Допустим |
| ТП в торговом, бизнес-центре | Только при нефтесборнике | Без ограничений |
| Обслуживание и эксплуатация | ||
| Периодическое ТО | Контроль масла каждые 1–3 года | Чистка пыли раз в 2–3 года |
| Замена расходников | Силикагель осушителя (ТМЗ) | Нет расходников |
| Степень защиты IP | IP23–IP43 (ТМГ) | IP00 открытый, до IP54 в кожухе |
| Требование к помещению | Вентиляция + нефтесборник | Вентиляция (без сборника) |
| Экономика | ||
| Стоимость закупки | Базовая (×1) | ×2,5–3,5 к масляному |
| Затраты на ТО за 25 лет | Умеренные (анализ масла) | Минимальные |
| Совокупная стоимость (TCO) | Ниже при уличной установке | Выше, но единственный вариант для городской застройки |
Экономика: считаем TCO на 25 лет для мощности 1000 кВА
Цифры ниже — ориентировочные, основаны на средних рыночных ценах 2026 года и типовых сценариях эксплуатации. Реальные значения зависят от региона, объёма ТО и тарифа на электроэнергию.
* Доп. потери электроэнергии для ТСЛ рассчитаны как разница потерь ХХ (+0,2 кВт) × 8 760 ч/год × 25 лет × 8 ₽/кВт·ч. Не учтена разница в стоимости подготовки помещения ТП (для сухого она ниже — нет требований к маслосборнику). Итоговый TCO зависит от конкретного объекта.
Матрица выбора по типам объектов
| Тип объекта / ТП | Масляный | Сухой ТСЛ | Примечание |
|---|---|---|---|
| Открытая КТП / КТПН на улице | Масляный предпочтителен: дешевле, шире t° | ||
| Жилой дом, встроенная ТП | Масляный запрещён ПУЭ 4.2.149 | ||
| Школа, детсад, больница (Ф1.1) | Запрет по ФЗ-123 и СП 4.13130 | ||
| Торговый центр (встроенная ТП) | Масляный — только с нефтесборником 100% объёма масла | ||
| Бизнес-центр, офисное здание | Обычно выбирают ТСЛ из-за требований арендаторов и страховщиков | ||
| Дата-центр | ТСЛ класса H: меньше ТО, выше надёжность, нет риска разлива | ||
| Метро, тоннели | Нормы метрополитена — только сухие | ||
| Промышленное предприятие (цех) | Зависит от категории взрыво/пожароопасности зон | ||
| Нефтехимия, зона класса В-I | Запрет горючих жидкостей во взрывоопасных зонах | ||
| Сельская электрификация, АПК | ТМГ УХЛ1: работа до −60 °C, нет требования по ТО | ||
| Крайний Север, отдалённые объекты | ТСЛ стандарт — до −25 °C. При −40 °C нужен спец. исполнение с обогревом | ||
| Подземный паркинг | Закрытое подземное пространство — только негорючие | ||
| ЖКХ, котельные, насосные станции | Отдельностоящие ТП — масляный, встроенные в здание — уточнить |
— рекомендуется — допустим при условиях — не допускается
Техническое обслуживание: что, когда и кто делает
Требует внимания раз в 1–3 года
- Ежегодно: визуальный осмотр, проверка герметичности, уровня масла, состояния ввода
- Раз в 3 года: отбор пробы масла, лабораторный анализ (пробивное напряжение, кислотное число, влажность)
- По результатам анализа: сушка или замена масла, при необходимости
- Для ТМЗ дополнительно: замена силикагеля осушителя по насыщению (раз в 3–5 лет)
- Для ТМГ: анализ масла реже (герметичная система), осушитель не нужен
Минимальное обслуживание
- Ежегодно: визуальный осмотр, очистка от пыли сжатым воздухом / продувка, проверка контактов болтовых соединений
- Раз в 3 года: измерение сопротивления изоляции, проверка вентиляторов (при AF-исполнении)
- Замены расходников: нет (нет масла, нет осушителя)
- Опасность: накопление токопроводящей пыли между витками обмотки → пробой. Чистота помещения критична.
- Срок службы: 20–25 лет при нормальном уходе
Нормы решают. Экономика — уточняет.
Сначала проверьте, допускает ли тип объекта масляный трансформатор. Если нет — вопрос закрыт: ставите ТСЛ. Если допускает — смотрите на климат, бюджет ТО и срок проекта.
На стадии проектирования обращайтесь к нам с заданием на ТП: скажем, какой тип нормативно допустим, подберём модель с нужным исполнением, выдадим техписьмо и опросный лист для включения в проектную документацию. ТМГ и ТСЛ — в наличии на складе, документы — паспорта, сертификаты ГОСТ IEC, сертификаты РТН — в комплекте с поставкой.
