Покупатель видит в прайсе две строки — ТМГ-630 и ТМЗ-630, мощность одинакова, цена почти не отличается. Вопрос «а в чём разница?» логичен. Ответ определяет, сколько денег вы потратите на обслуживание в следующие 25 лет и не придётся ли менять трансформатор через 8–10 лет вместо 30.
Что скрывается за буквами: расшифровка
Обе аббревиатуры — масляные силовые трансформаторы классического диапазона 25–2500 кВА, напряжение высшей обмотки 6–35 кВ. Разница — в конструкции маслонаполненной системы.
ТМГ — Трансформатор Масляный Герметичный. Бак полностью запаян: масло никогда не контактирует с атмосферным воздухом. Компенсация теплового расширения масла происходит за счёт гофрированных стенок бака — они «дышат» вместо расширителя.
ТМЗ — Трансформатор Масляный Защищённый. Конструкция с расширительным баком (консерватором). Масло при нагреве поднимается в консерватор, при охлаждении — опускается обратно. Через осушитель идёт ограниченный обмен с атмосферой.
Гофрированные стенки компенсируют расширение масла. Расширительный бак отсутствует. Масло изолировано от воздуха.
Расширительный бак (консерватор) поглощает объём масла при нагреве. Через осушитель происходит ограниченный воздухообмен.
ТМГ: герметичный трансформатор — как устроен
Ключевой элемент конструкции — гофрированный бак. Стенки выполнены из тонкой стали в виде «гармошки»: при нагреве масло расширяется и стенки слегка разжимаются, при охлаждении — сжимаются обратно. Расширительный бак (консерватор) в такой конструкции не нужен.
Следствие герметизации — масло на протяжении всего срока службы (25–30 лет) находится в стабильной бескислородной среде. Влага не поступает, окисление масла минимально, пробивное напряжение остаётся в норме.
Что это даёт на практике
- Периодический контроль масла не требуется в первые 10–15 лет эксплуатации.
- Нет необходимости заменять силикагель осушителя — его просто нет.
- Степень защиты бака: IP43 и выше, что позволяет устанавливать трансформатор под открытым небом без дополнительных навесов.
- Работоспособность при температурах от −60 °C (исполнение УХЛ1) до +45 °C.

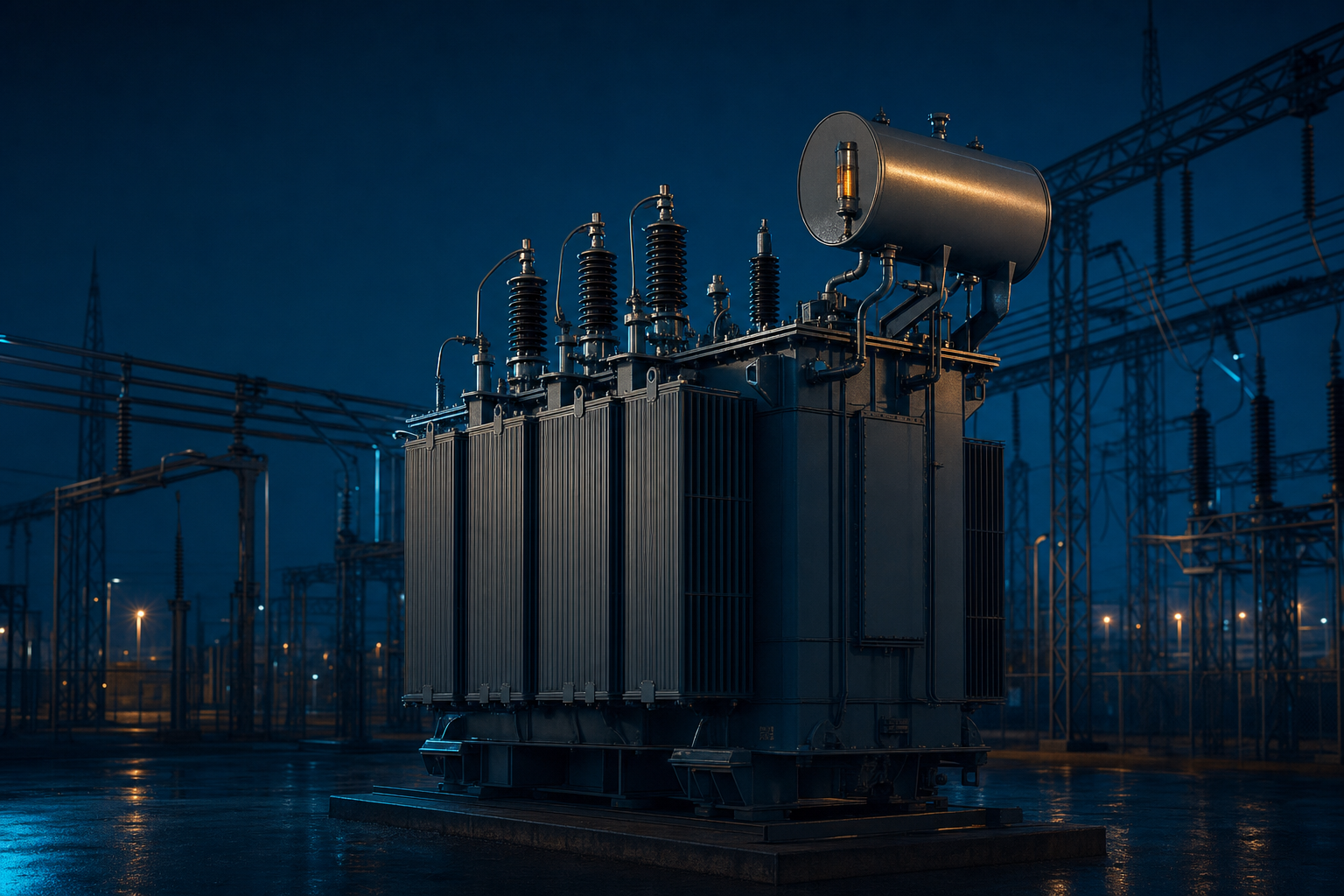

ТМЗ: защищённый трансформатор — как устроен
ТМЗ построен по традиционной схеме с консерватором (расширительным баком). Когда масло нагревается — его объём увеличивается и излишек уходит в консерватор; остывает — возвращается в бак. Это «дыхание» происходит через осушитель, заполненный силикагелем, который поглощает влагу из поступающего воздуха.
Конструкция хорошо отработана и производится серийно десятилетиями. Технологически она проще, что исторически делало ТМЗ более доступным по цене.
Практические характеристики
- Периодический контроль уровня и качества масла — раз в 1–3 года.
- Замена силикагеля осушителя — по мере насыщения (обычно раз в 3–5 лет).
- Более простой визуальный контроль: по маслоуказателю на баке сразу видно уровень масла.
- Хорошо подходит для закрытых трансформаторных помещений с персоналом, который может проводить плановое ТО.
Сравнительная таблица: ТМГ vs ТМЗ
| Параметр | ТМГ · Герметичный | ТМЗ · С расширителем |
|---|---|---|
| Конструкция бака | Гофрированный, без консерватора | Гладкий с расширительным баком |
| Контакт масла с воздухом | Нет — масло полностью изолировано | Ограниченный — через осушитель |
| Замена силикагеля | Не требуется | Каждые 3–5 лет |
| Контроль качества масла | Раз в 10–15 лет (или не требуется до капремонта) | Раз в 1–3 года |
| Степень защиты бака | IP43 и выше | IP23–IP33 |
| Климатическое исполнение | УХЛ1, У, Т — широкий диапазон | У1, У2, У3 — стандарт |
| Мин. температура работы | −60 °C (исполнение УХЛ1) | −45 °C |
| Установка на улице | Без навеса | Желательна защита от осадков |
| Затраты на ТО за 25 лет | Минимальные | Умеренные, прогнозируемые |
| Масса (условно) | Несколько легче (нет консерватора) | Стандарт |
| Цена закупки | На 5–15% выше аналога ТМЗ | Ниже при одинаковой мощности |
| Совокупная стоимость (TCO) | Ниже за счёт экономии на ТО | Выше при активной эксплуатации |
| Видимый контроль уровня масла | Требует специального прибора | Маслоуказатель на баке |
Для каких объектов подходит каждый тип
Когда объект требует надёжности без ТО
- Открытые трансформаторные подстанции (КТП, КТПН)
- Крайний Север, Сибирь, районы с t° ниже −40 °C
- Отдалённые объекты: газовые промыслы, карьеры, сельхоз
- Морские порты, химические производства, высокая влажность
- Объекты без постоянного обслуживающего персонала
- Жилые комплексы: ТП под землёй или во дворе
- Дата-центры — когда простой недопустим
Когда есть персонал и закрытое помещение
- Закрытые трансформаторные помещения (ТП в здании)
- Промышленные предприятия с собственным электроцехом
- Объекты с регулярным плановым ТО (ЖКХ, нефтепереработка)
- Ситуации с ограниченным бюджетом на закупку
- Временное электроснабжение строительных площадок
- Проекты, где лизинг / аренда важнее долгосрочной экономии
Как посчитать, что выгоднее: ТМГ или ТМЗ
Стандартный аргумент «ТМГ дороже» справедлив только для строки закупки. Сравните полную стоимость владения (TCO) на 15–25 лет:
- Замена силикагеля ТМЗ — в среднем 4–6 раз за 25 лет × стоимость работы выездной бригады.
- Контроль масла ТМЗ — отбор пробы, лабораторный анализ, протокол — каждые 1–3 года.
- Внеплановое ТО ТМЗ при насыщении осушителя во влажном климате — дополнительные визиты.
- Риск аварийного отказа при переувлажнении масла — потери от простоя объекта.
При таком расчёте ТМГ, даже с разницей в цене 10–15%, окупает себя в большинстве сценариев уже на горизонте 5–7 лет.
Одна формула вместо длинного списка
Ответьте на два вопроса — и решение станет очевидным.
На практике 70–75% наших клиентов выбирают ТМГ — даже когда сначала приходят с запросом на ТМЗ. Объясняем разницу в ТО и TCO, и выбор становится очевидным. Обе серии есть на складе в Подмосковье, отгружаем за 1–3 дня. Если сомневаетесь — пришлите ТЗ, подберём и обоснуем.
