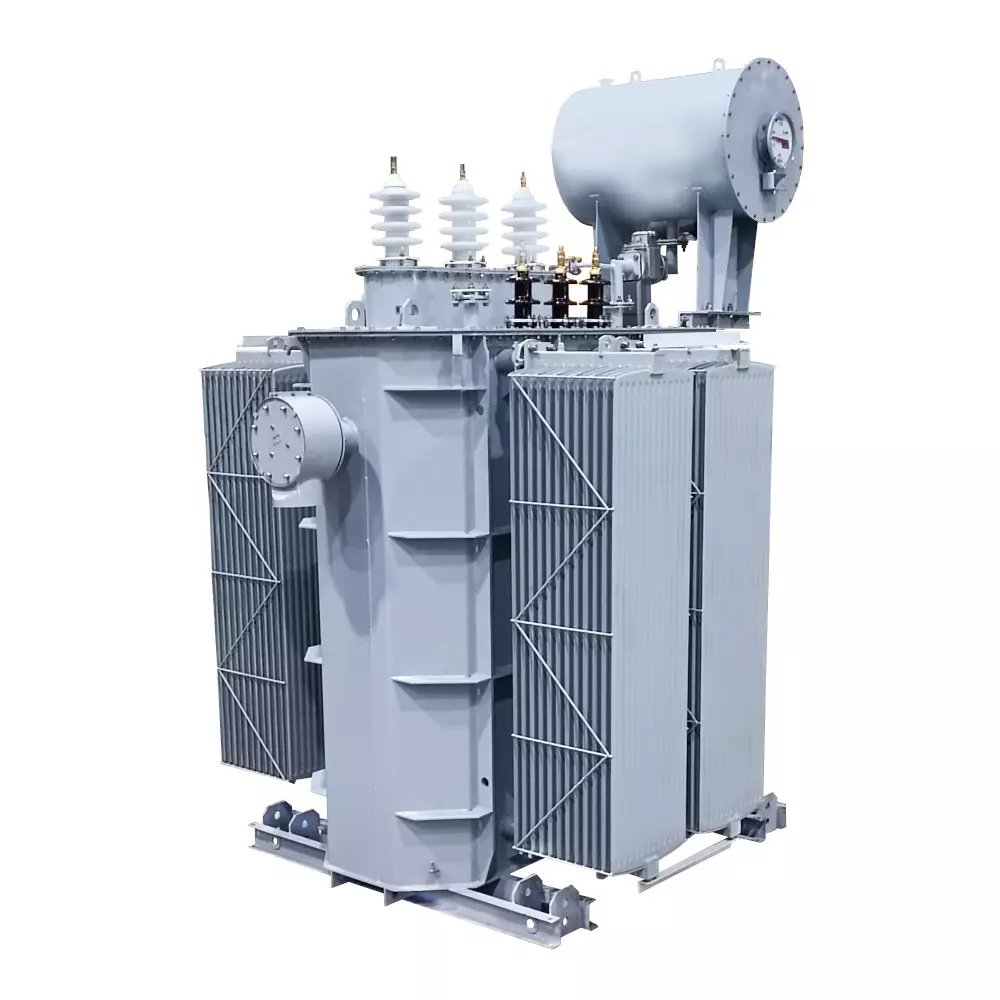

Масляный трансформатор ТМН 6300 кВА 35 / 10,5 (11) кВ

Назначение и область применения

Трансформатор ТМ–6300/35–У1 — силовой, трехфазный, масляный, с естественной циркуляцией масла. Предназначен для передачи и распределения электроэнергии переменного тока частотой 50 Гц в сетях энергосистем и у потребителей.

Применяется как при наружной, так и при внутренней установке в условиях умеренного климата. Допустимая высота установки — до 1000 м над уровнем моря.

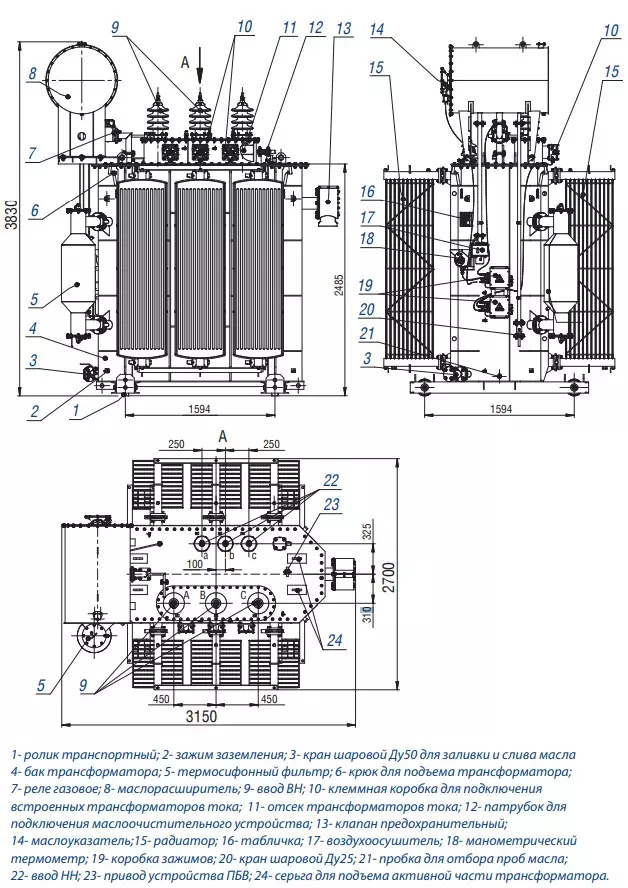

Конструктивные особенности

Магнитопровод и обмотки

• Магнитопровод из холоднокатаной электротехнической стали (шихтовка по схеме stap-lap)
• Обмотки цилиндрические, многослойные, из алюминиевого провода
• Прессовка обмоток – винтами с шайбами и подкладками

Бак трансформатора

• Сварная металлическая конструкция с опорными рамами для крепления
• Оснащен:
  • Краном для слива/залива масла
  • Пробкой для отбора проб масла
  • Узлами заземления
• Рассчитан на избыточное давление до 50 кПа

Система охлаждения

• Радиаторы панельные – обеспечивают естественное охлаждение масла
• Термосифонный фильтр – регенерирует масло, продлевая срок его службы

Дополнительные элементы

• Катки – для удобного перемещения трансформатора
• Маслорасширитель – компенсирует температурные изменения объема масла
• Воздухоосушитель – защищает масло от влаги и загрязнений
• Съемные вводы ВН и НН – позволяют заменять изолятор без разборки активной части

Комплектация и защитные устройства

Установленные приборы

• Маслоуказатель – контроль уровня масла
• Манометрический термометр – контроль температуры масла
• Предохранительный клапан – защита от избыточного давления (срабатывание при >50 кПа)
• Газовое реле – сигнализирует о внутренних повреждениях и утечке масла

Типовая комплектация

• Радиаторы
• Термосифонный фильтр
• Катки
• Маслорасширитель с воздухоосушителем

Условия эксплуатации

• Регулировка напряжения – только при отключенном трансформаторе (ПБВ)
• Подходит для работы в сетях переменного тока 50 Гц

Трансформатор соответствует требованиям для применения в энергосистемах и промышленных сетях.

Примечание: Возможны индивидуальные конфигурации под заказ. Уточняйте детали у менеджера.

Структура условного обозначения:

ТМН - Х/35 У1

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Н - регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%,
• Х – номинальная мощность, кВА,
• 35 – класс напряжения обмотки ВН, кВ,
• У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
