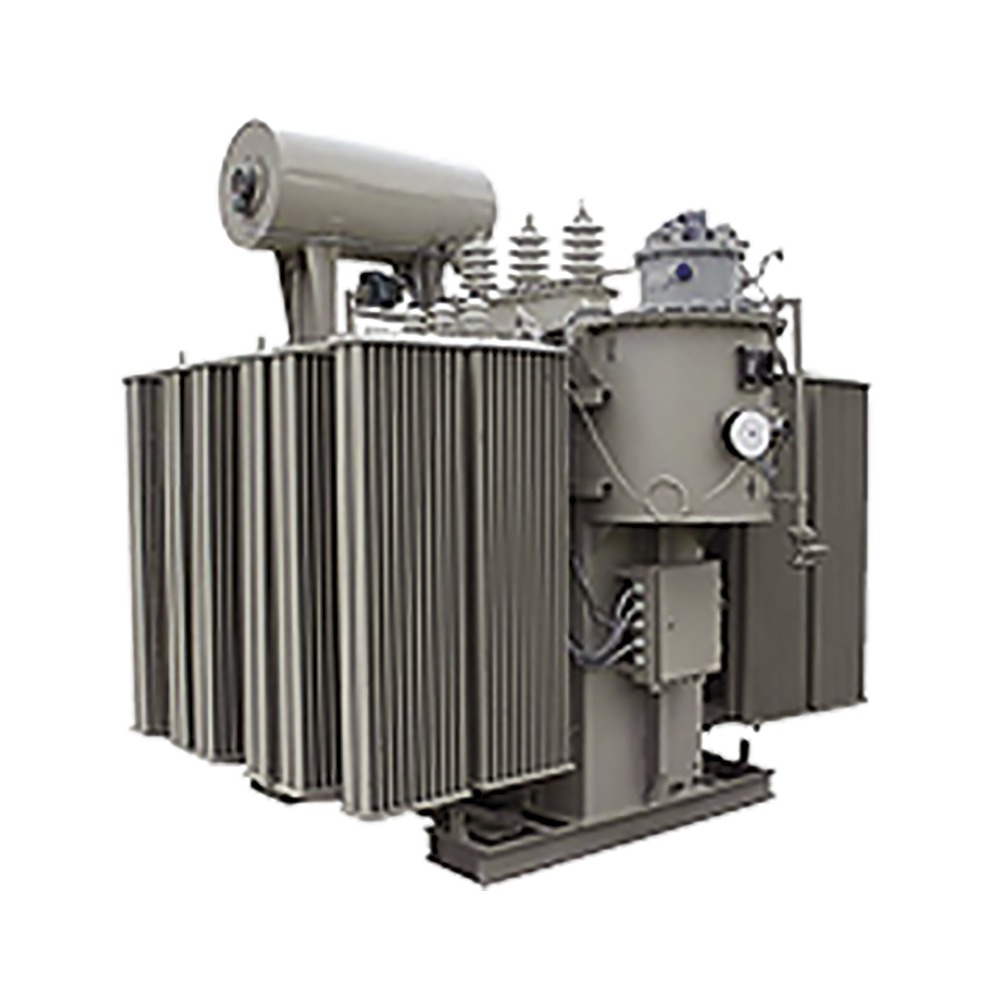

Масляный трансформатор ТМН 1600 кВА 35(20) / 11 кВ

Комплектация

1. Трансформатор ТМН 1600 кВА 35(20)/11 кВ
2. Паспорт изделия
3. Инструкция по эксплуатации
4. Сопутствующая коммерческая документация

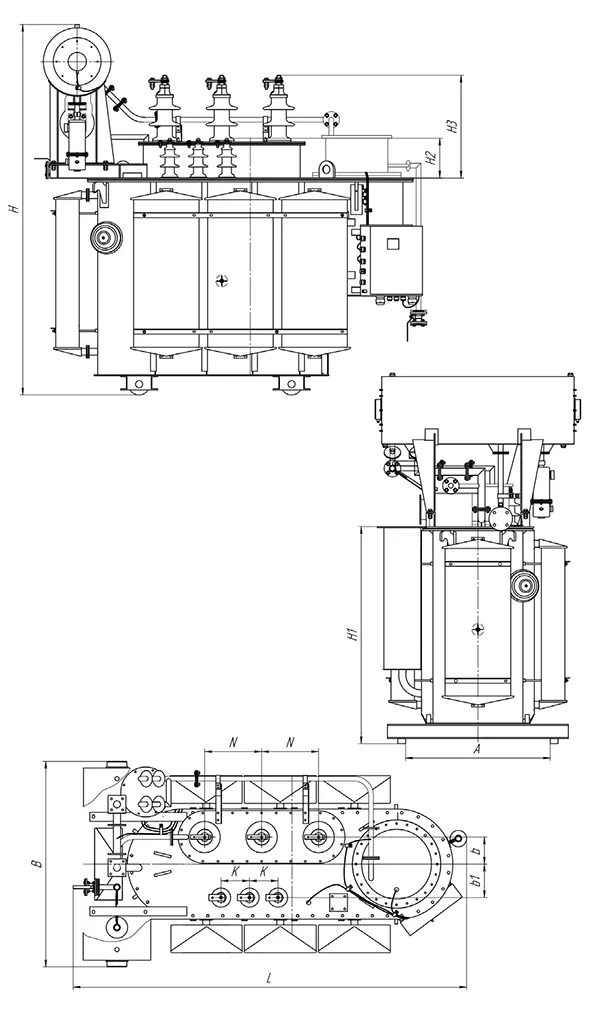

В конструкцию трансформатора ТMН входят следующие составные части:

1. активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
2. маслорасширитель
3. корпус бака;
4. контрольно-измерительные, сигнальные и защитные устройства;
5. вспомогательные устройства.

Активная часть

Активная часть трансформатора – место, где электрическая энергия одного напряжения преобразовывается в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитопровод (сердечник). Активная часть распределительных трансформаторов состоит из следующих узлов:

1. магнитопровода;
2. обмотки высокого напряжения ВН;
3. обмотки низкого напряжения НН;
4. отводов ВН и НН;
5. крышки бака;
6. сборочных единиц и деталей изоляции;
7. переключающего устройства;
8. изоляционных вводов высокого и низкого напряжения.

Магнитопровод

Магнитопровод трансформатора является конструктивной и механической основой активной части трансформатора. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней из тонкой электротехнической стали, шихтованных по технологии stap-lap, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь (замыкание магнитного потока).

Обмотки низкого и высокого напряжения

Обмотки низкого напряжения

Обмотки низкого напряжения (НН) изготавливается из алюминиевой ленты и бумажной межслоевой изоляцией из кабельной бумаги. Обмотка НН расположена непосредственно к магнитопроводу трансформатора, она располагается под изоляционным цилиндром отделяющего её от обмотки высокого напряжения (ВН).

Обмотки высокого напряжения

Обмотки высокого напряжения (ВН) состоят из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Каждый слой разделяется межслоевой изоляцией из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

Алюминий имеет плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м.
Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство:

В распределительных трансформаторах регулирование напряжения производится без возбуждения, при отключенном трансформаторе рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

Бак трансформатора:

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

1. корпуса;
2. крышки (конструктивно относится к активной части).

1. каркаса корпуса (верхней рамы);
2. гофрированных стенок
3. дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта (болта) заземления.

Механическая прочность бака трансформаторов ТМН рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМН установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметр.

Наружная поверхность корпуса и его части окрашены светло-серого цвета (RAL 7035) краской методом окунания.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Маслорасширитель:

Маслорасширитель

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель.

Трансформаторное масло

Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

Силовые трансформаторы серии ТМН, ТМНП имеют остовы с трехстержневой шихтованной магнитной системой, собранные из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода размещены на стержнях остова концентрически. Трансформаторы ТМН снабжены вводами ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН, ТМНП с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла.

На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Намотка провода и изоляции катушек производится с одновременной укладкой на автоматизированном оборудовании. Вводы ВН и НН расположены на крышке. Для предотвращения возникновения избыточного давления при аварийных режимах в баке трансформатора серии ТМН устанавливается предохранительный клапан.

Структура условного обозначения:

ТМН - Х/35 У1

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Н - регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%,
• Х – номинальная мощность, кВА,
• 35 – класс напряжения обмотки ВН, кВ,
• У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
