Сухой трансформатор ТСЛ-400 / 20 / 0,4 D/Yн-11

Сухой силовой трансформатор ТСЛ-400 кВА 20/0,4 кВ: Эффективное и Безопасное Решение для Сетей Высокого Напряжения

В современных условиях, когда растут требования к надежности и безопасности электрооборудования, сухой силовой трансформатор ТСЛ-400 кВА 20/0,4 кВ является оптимальным выбором. Эта модель, созданная на основе передовых технологий, обеспечивает стабильное и бесперебойное электроснабжение с минимальными эксплуатационными рисками. В отличие от масляных трансформаторов, она обладает абсолютной пожаробезопасностью, не требует сложного обслуживания и отличается высокими показателями энергоэффективности, что делает её идеальной для установки на объектах, запитанных от сетей 20 кВ.

Технические Характеристики: Основа Надежности и Экономичности

Трансформатор ТСЛ-400 кВА — это продукт продуманных инженерных решений, обеспечивающих его высокую надежность и долговечность. Его ключевые параметры подтверждают превосходные рабочие характеристики:

• Номинальная мощность 400 кВА с напряжением первичной обмотки 20 кВ и вторичной — 0,4 кВ позволяет эффективно использовать трансформатор в сетях среднего напряжения. Схема и группа соединения обмоток D/Yн-11 является стандартной и надежной.
• Активная часть трансформатора состоит из магнитопровода, выполненного из анизотропной холоднокатаной электротехнической стали. Это решение минимизирует потери и повышает общий КПД.
• Обмотки, изготовленные из алюминиевой ленты, имеют двойную изоляцию. Низковольтные обмотки пропитаны изоляционным лаком, а высоковольтные — залиты прочным эпоксидным компаундом. Эта технология обеспечивает не только высокую электрическую прочность, но и надежную защиту от влаги, пыли и механических повреждений.

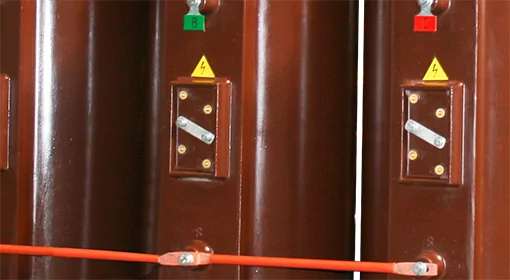

• Отпайки на высоковольтной обмотке позволяют регулировать напряжение в диапазоне ±2x2,5% без возбуждения, что дает возможность точно настраивать параметры работы и компенсировать колебания в сети.

Преимущества и Выгоды для Заказчика: Инвестиция в Безопасность и Экономию

Выбор сухого трансформатора ТСЛ-400 кВА обеспечивает ряд неоспоримых преимуществ, которые приносят реальную выгоду вашему бизнесу:

• Высочайшая пожаробезопасность: Отсутствие горючих жидкостей полностью исключает риск возгорания, что критически важно для объектов с массовым пребыванием людей и строгими требованиями к безопасности.
• Экологичность и чистота: Трансформатор не выделяет вредных веществ и может быть установлен непосредственно в помещениях, где находится персонал или дорогостоящее оборудование. Это также позволяет сократить расходы на прокладку длинных кабельных линий.
• Сниженные эксплуатационные расходы: В отличие от масляных трансформаторов, эта модель не требует регулярного отбора проб, фильтрации или замены масла, что значительно сокращает затраты на обслуживание и время простоя.
• Компактность и удобство монтажа: С габаритами 1450 x 850 x 1650 мм и массой 1650 кг, трансформатор легко интегрируется в существующие энергетические системы и позволяет экономить пространство при проектировании новых объектов.

Финансовая Выгода: Реальная Экономия на Энергопотреблении

Трансформатор ТСЛ-400 кВА является по-настоящему энергосберегающим аппаратом благодаря низким показателям потерь: потери холостого хода составляют всего 1,3 кВт, а потери короткого замыкания — 4,4 кВт. Суммарные потери равны 5,7 кВт.

Давайте рассчитаем реальную выгоду на горизонте 30 лет. При круглосуточной работе 24/7 и средней стоимости электроэнергии в 5 руб./кВт·ч, годовые потери составят:

5,7 кВт × 8760 ч/год × 5 руб/кВт·ч ≈ 249 660 рублей в год.

Если сравнивать с менее эффективными моделями, разница в потерях может достигать 3-4 кВт. Экономия на этих показателях за 30 лет эксплуатации позволяет сэкономить более 7,4 миллиона рублей, что многократно окупает первоначальные инвестиции.

Заключение: Сделайте Правильный Выбор

Покупая трансформатор ТСЛ-400 кВА, вы инвестируете в надежность, безопасность и экономическую эффективность вашего предприятия на десятилетия вперед. Эта модель — оптимальное сочетание передовых технологий и реальной финансовой выгоды.

Заинтересованы в приобретении или хотите получить индивидуальное коммерческое предложение? Свяжитесь с нашими специалистами для подробной консультации по тел. +7 (495) 540-58-98 и точного подбора оборудования, идеально подходящего для ваших задач.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

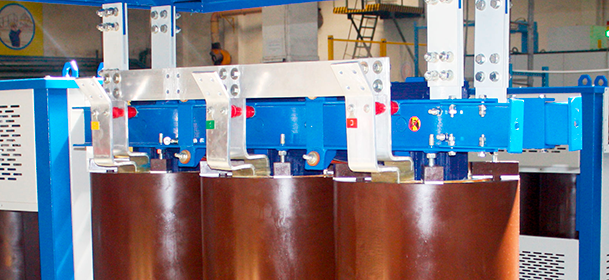

Соединения НН - алюминиевыми шинами прямоугольного сечения.

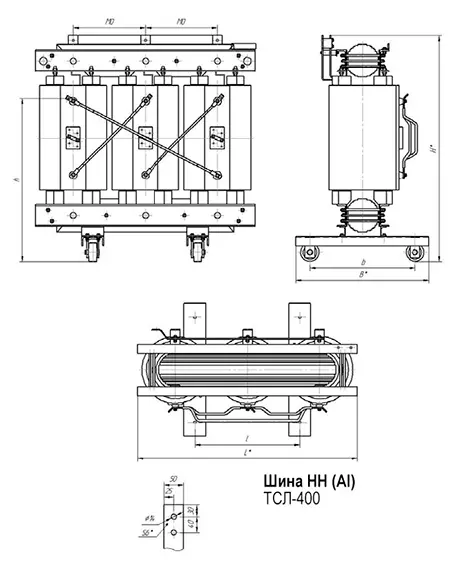

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

• Т – трансформатор трехфазный,
• С – охлаждение естественное воздушное, сухой,
• Л – литой изоляции,
• (З) - исполнение защищенное
• Х – номинальная мощность, кВА,
• Х – класс напряжения обмотки ВН, кВ,
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
