Сухой трансформатор ТСЛ-100 / 6 / 0,4 Y/Yн-0

Сухой силовой трансформатор ТСЛ-100 кВА 6(10)/0,4 кВ: Надежный и Экономичный Источник Энергии для Ваших Объектов

В условиях, когда требования к безопасности и энергоэффективности электрооборудования постоянно растут, сухой силовой трансформатор ТСЛ-100 кВА 6(10)/0,4 кВ становится оптимальным решением. Эта модель, созданная на базе передовых технологий, обеспечивает стабильное и бесперебойное электроснабжение с минимальными эксплуатационными рисками. В отличие от масляных трансформаторов, она обладает абсолютной пожаробезопасностью, не требует сложного обслуживания и отличается высокими показателями энергоэффективности, что делает её идеальной для установки в жилых, административных, торговых и промышленных помещениях.

Технические Характеристики: Гарантия Эффективности и Долговечности

Трансформатор ТСЛ-100 кВА — это продукт продуманных инженерных решений, обеспечивающих его высокую надежность и долговечность. Его ключевые параметры подтверждают превосходные рабочие характеристики:

• Номинальная мощность 100 кВА с напряжением первичной обмотки 6 (10) кВ и вторичной — 0,4 кВ позволяет эффективно использовать трансформатор в самых разных сетях. Схема и группа соединения обмоток Y/Yн-0 является стандартной и надежной.
• Обмотки трансформатора изготовлены из алюминиевых проводников. Низковольтные обмотки покрыты специальным лаком, а высоковольтные — залиты прочным эпоксидным компаундом. Это обеспечивает надежную изоляцию, защищает от внешних воздействий и исключает необходимость в частом обслуживании.
• Важным показателем является класс нагревостойкости обмоток F (155°C). Это гарантирует, что трансформатор будет стабильно работать даже при повышенных нагрузках и высоких температурах, предотвращая перегрев и продлевая срок службы.

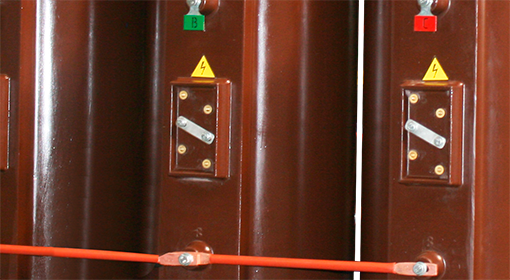

• Регулировка напряжения производится отпайками на обмотках высокого напряжения в пределах ±2x2,5%, что позволяет точно настраивать параметры работы без отключения питания.

Преимущества и Выгоды для Заказчика: Инвестиция в Безопасность и Экономию

Выбор сухого трансформатора ТСЛ-100 кВА обеспечивает ряд неоспоримых преимуществ, которые приносят реальную выгоду вашему бизнесу:

• Высочайшая пожаробезопасность: Отсутствие легковоспламеняющихся жидкостей в конструкции делает этот трансформатор абсолютно безопасным. Это особенно важно для объектов с повышенными требованиями к безопасности, где установка масляного аналога может быть запрещена.
• Экологичность и чистота: Трансформатор не выделяет вредных веществ и может быть установлен непосредственно в помещениях, где находится персонал или дорогостоящее оборудование. Это также позволяет сократить расходы на прокладку длинных кабельных линий.
• Сниженные эксплуатационные расходы: Благодаря отсутствию масла, трансформатор не требует регулярного отбора проб, фильтрации или замены. Это значительно упрощает его обслуживание и снижает финансовые затраты на эксплуатацию.

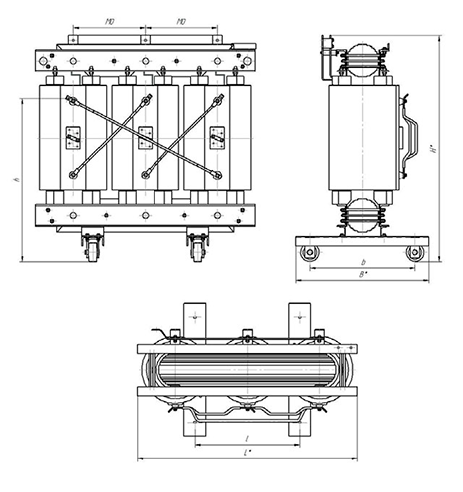

• Компактность и удобство монтажа: Благодаря своим размерам 1195 x 670 x 1030 мм и массе 616 кг, трансформатор может быть легко установлен в уже существующие подстанции, не требуя их масштабной реконструкции.

Финансовая Выгода: Реальная Экономия на Энергопотреблении

Трансформатор ТСЛ-100 кВА — это по-настоящему энергосберегающий аппарат. Его низкие показатели потерь подтверждают этот факт: потери холостого хода составляют всего 0,5 кВт, а потери короткого замыкания — 1,791 кВт. Суммарные потери — 2,291 кВт.

Давайте рассчитаем реальную выгоду. При круглосуточной работе 24/7 и средней стоимости электроэнергии в 5 руб./кВт·ч, годовые потери составят:

2,291 кВт * 8760 ч/год * 5 руб/кВт·ч ≈ 100 357 рублей в год.

Если сравнивать с менее эффективными моделями, разница в потерях может достигать 2-3 кВт. Такая разница в энергопотреблении за 30 лет эксплуатации позволяет сэкономить более 3 миллионов рублей, что многократно окупает первоначальные инвестиции.

Заключение: Сделайте Выбор в Пользу Надежности и Экономии

Покупаятрансформатор ТСЛ-100 кВА, вы инвестируете в надежность, безопасность и экономическую эффективность вашего предприятия на десятилетия вперед. Эта модель — оптимальное сочетание передовых технологий и реальной финансовой выгоды.

Заинтересованы в приобретении или хотите получить индивидуальное коммерческое предложение? Свяжитесь с нашими специалистами для подробной консультации потел. +7 (495) 540-58-98 и точного подбора оборудования, идеально подходящего для ваших задач.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

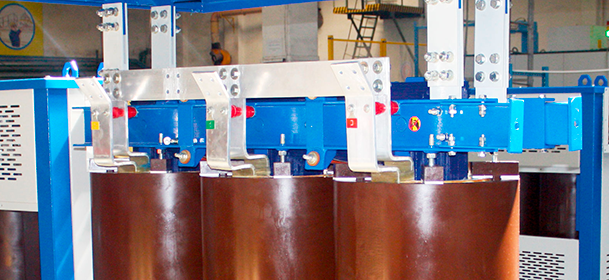

Соединения НН - алюминиевыми шинами прямоугольного сечения.

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

• Т – трансформатор трехфазный,
• С – охлаждение естественное воздушное, сухой,
• Л – литой изоляции,
• (З) - исполнение защищенное
• Х – номинальная мощность, кВА,
• Х – класс напряжения обмотки ВН, кВ,
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
