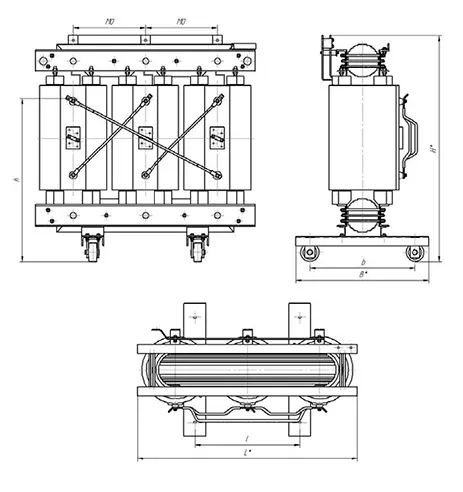

Сухие трансформаторы ТСЛ-100 / 20 / 0,4 D/Yн-11

Комплектация

1. Трансформатор ТСЛ 100 кВА 20 0,4 кВ
2. Паспорт изделия
3. Инструкция по эксплуатации
4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика продукции.

Магнитопровод

Магнитопровод (сердечник) трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

Обмотки

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.

Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.

Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °С).

Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

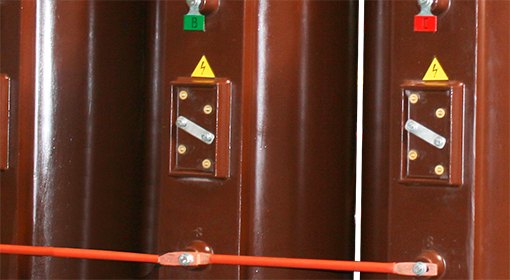

Регулировочные отпайки обмотки ВН.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

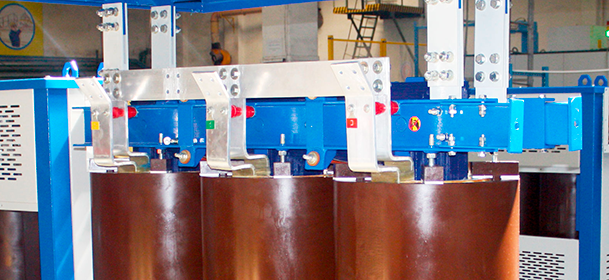

Соединения НН - алюминиевыми шинами прямоугольного сечения.

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

• Т – трансформатор трехфазный,
• С – охлаждение естественное воздушное, сухой,
• Л – литой изоляции,
• (З) - исполнение защищенное
• Х – номинальная мощность, кВА,
• Х – класс напряжения обмотки ВН, кВ,
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
