«Переключите анцапфу» — фраза, которую слышал каждый, кто хоть раз жаловался энергетикам на низкое напряжение. Слово звучит загадочно (пришло из немецкого Anzapfung — «ответвление»), а обозначает простую и очень важную вещь: маленькую рукоятку на трансформаторе, от положения которой зависит, горят ли у вас лампы в полный накал и не перезагружаются ли станки с ЧПУ в разгар смены.
Что это такое на самом деле
Анцапфа — народное название переключателя ответвлений обмотки высшего напряжения. На трансформаторах ТМГ это устройство ПБВ — «переключение без возбуждения». Суть проста: на обмотке ВН сделано несколько отводов, и, поворачивая привод на крышке трансформатора, вы подключаете чуть больше или чуть меньше витков.
Стандартно у ПБВ пять положений: ±2×2,5%. Это значит, что выходное напряжение можно ступенями сдвинуть в общей сложности на 5% вверх или вниз от номинала. Меньше витков в работе на стороне ВН — выше напряжение на выходе, больше витков — ниже. Одна рукоятка, пять положений — и это единственный «орган управления» напряжением на большинстве распределительных трансформаторов.
Почему моргает и тускнеет свет
Трансформатор в КТП понижает то напряжение, которое пришло из сети 6–10 кВ. А оно не постоянно: днём под нагрузкой район «проседает», ночью — поднимается; летом и зимой профиль тоже разный. Если анцапфа стоит не в том положении, потребитель живёт на границе допустимого диапазона. И тогда любое событие в сети становится видимым:
- запустился мощный двигатель или сварка у соседа — просадка, лампы мигнули;
- вечерний пик — свет горит вполнакала, техника на пределе;
- ночной минимум при завышенном положении — перенапряжение, лампы и блоки питания живут вдвое меньше положенного.
Есть и второй, коварный сценарий: сама анцапфа. Если переключатель годами стоял в одном положении, его контакты покрываются окислами и отложениями. Плохой контакт — это нагрев, искрение и «плавающее» напряжение, которое проявляется как беспричинное мигание света и в итоге может закончиться повреждением трансформатора. Именно поэтому регламенты предписывают периодически прокручивать переключатель по всем положениям — контакты самоочищаются.
При чём здесь КТП

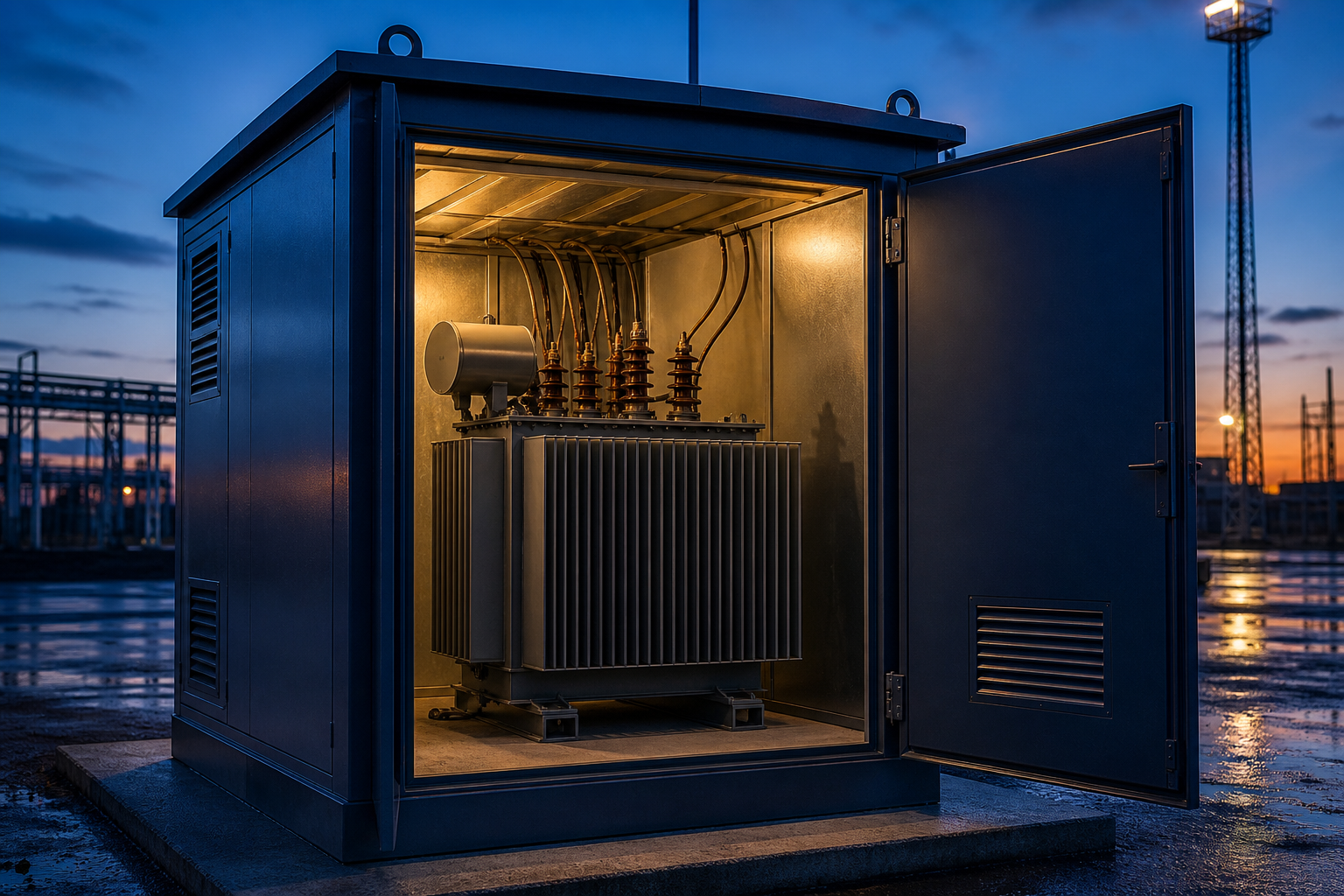

КТП — это дом трансформатора, и от того, как она спроектирована и обслуживается, зависит, работает ли анцапфа на вас или против вас.
Ключевая особенность ПБВ, о которой забывают чаще всего: переключать его можно только на полностью отключённом трансформаторе — снятие напряжения с обеих сторон обязательно. Попытка перевести рукоятку «под нагрузкой» — это дуга внутри бака и тяжёлое повреждение. Поэтому корректировка положения — это спланированная операция с отключением, а не «щёлкнуть на ходу».
Отсюда практические следствия для владельца КТП:
- положение анцапфы выбирается по замерам напряжения у потребителей в разных режимах, а не «на глаз»;
- сезонная проверка (лето/зима) — нормальная практика: профиль сети меняется, и оптимальное положение может смещаться;
- если свет мигает, а положение верное — проверяйте состояние контактов переключателя и качество питающей сети, это работа для специалистов с отключением;
- жалобы на напряжение — повод для диагностики, а не для привычки «терпеть»: длительная работа на краях диапазона сокращает ресурс всего оборудования на объекте.
Короткий вывод
Анцапфа — самый недооценённый элемент трансформатора: устройство ценой в доли процента от стоимости КТП определяет качество напряжения на всём объекте. Мигающий свет — это почти никогда не «просто сеть такая». Это диагноз, и в большинстве случаев он лечится за одно плановое отключение — правильным положением переключателя и ревизией его контактов. Грамотный поставщик ещё на этапе опросного листа на КТП спросит вас о параметрах питающей сети — именно для того, чтобы анцапфа с первого дня стояла там, где нужно.
Когда мы работаем с опросным листом на КТП, один из обязательных вопросов — параметры питающей сети 6–10 кВ: минимум, максимум, профиль по сезонам. Именно это позволяет выставить положение анцапфы правильно ещё до монтажа. Если вы не знаете этих данных — мы поможем запросить их у сетевой организации.
