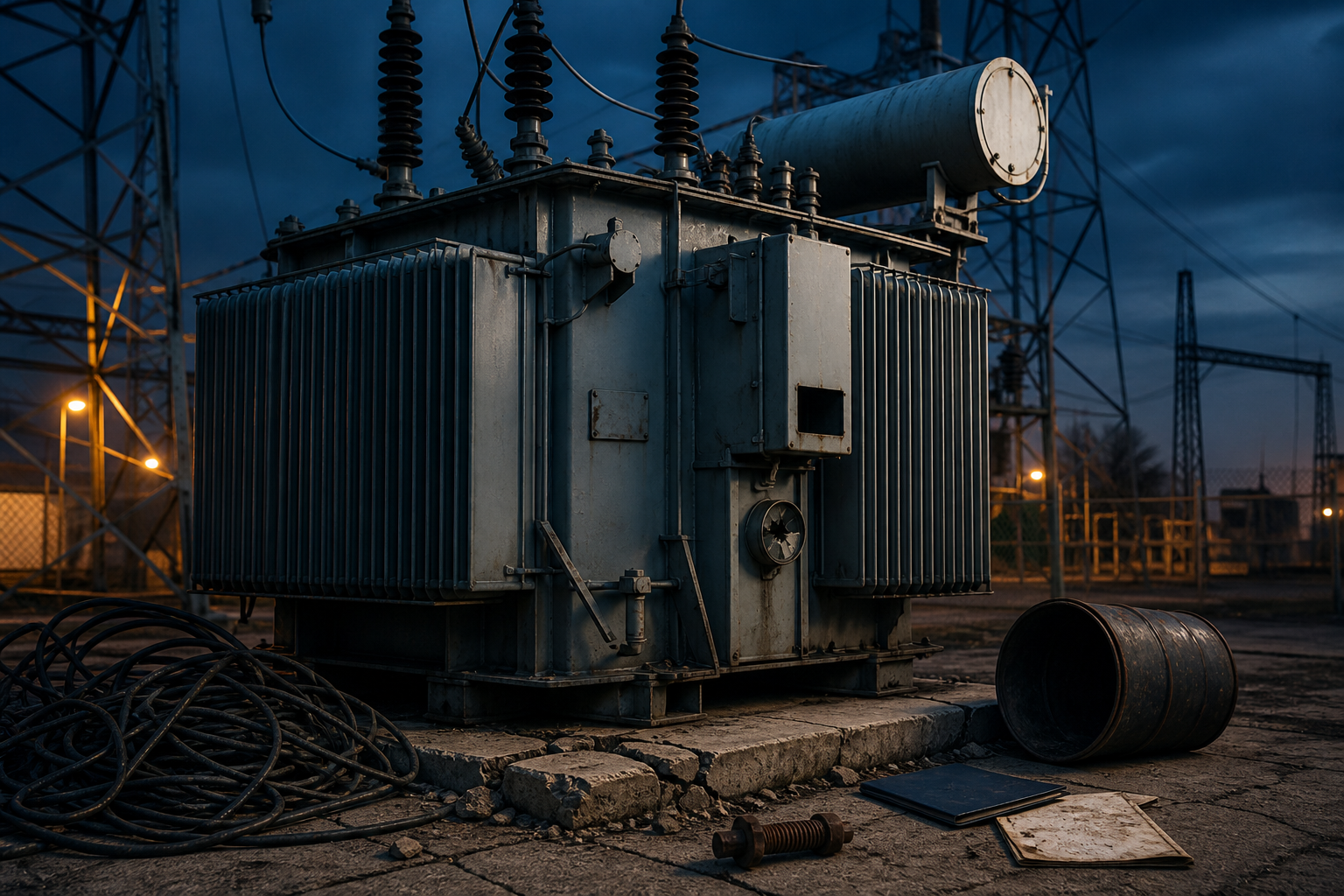

Как выбрать силовой масляный трансформатор и не пожалеть

Две крайности, и обе стоят денег.

Трансформатор, выбранный «впритык», работает с перегрузкой: перегрев обмоток, ускоренное старение изоляции, срок службы сокращается в разы. Трансформатор «с двойным запасом» — это переплата при покупке плюс постоянные потери холостого хода, которые вы оплачиваете круглосуточно, независимо от нагрузки.

Оптимальный коэффициент загрузки — 65–75% с учётом перспективы роста нагрузки на 5–7 лет. Если нагрузка резкопеременная (сварка, краны, пуски двигателей) — считайте не по среднему, а по пиковому режиму.

Разница в цене между трансформаторами одной мощности может достигать 15–20%. Но дешёвый трансформатор с завышенными потерями холостого хода и короткого замыкания «съедает» эту экономию за 3–5 лет эксплуатации — а дальше работает в минус.

Считайте стоимость владения: цена + (потери ХХ × 8760 часов + потери КЗ × квадрат коэффициента загрузки × время работы) × тариф × срок службы. Часто трансформатор энергоэффективной серии окупает разницу в цене быстрее, чем заканчивается гарантия.

Простой маркер для проверки — вес. Обмоточный материал, электротехническая сталь и масло — это основная себестоимость трансформатора. Если два трансформатора одной мощности, одной серии и с одинаковым материалом обмоток заметно различаются в цене и при этом различаются в весе, дешевизна почти всегда достигнута экономией на активных материалах: тоньше сечение обмоток, меньше сталь магнитопровода. Результат предсказуем — завышенные потери, перегрев, ускоренное старение изоляции и сокращённый ресурс. Экономия на старте превращается в постоянные потери и риски в эксплуатации. Сравнивая предложения, ставьте рядом три цифры: цену, вес и паспортные потери ХХ/КЗ — расхождение сразу станет видно.

Один из самых болезненных сценариев рынка: под видом нового продают трансформатор после капитального ремонта — с перемотанными обмотками, заменённой табличкой и «свежим» паспортом.

Как защититься:

• запрашивайте паспорт завода-изготовителя и протоколы приёмо-сдаточных испытаний;
• сверяйте заводской номер на баке, табличке и в паспорте;
• проверяйте продавца: официальный дилер подтверждается сертификатом завода, и это можно проверить напрямую у производителя;
• подозрительно низкая цена и «трансформатор со склада, документы довезём» — повод остановиться.

Трансформатор для юга и для Крайнего Севера — это разные исполнения (У1, УХЛ1). Высота над уровнем моря выше 1000 м требует пересчёта. Установка в КТП, на открытой площадке или в помещении влияет на требования к системе охлаждения и габаритам.

Отдельная тема — герметичное исполнение (ТМГ) против трансформатора с расширителем (ТМ). ТМГ не требует ревизии масла и отбора проб весь срок службы — для необслуживаемых подстанций это решающий аргумент.

Если в сети значительная однофазная нагрузка (освещение, офисы, жилые объекты), схема Y/Yн-0 даёт перекос фаз и повышенные потери. Для несимметричной нагрузки корректнее Д/Yн-11 — она лучше держит несимметрию и снижает влияние высших гармоник.

Ошибка на этом этапе не лечится настройками — только заменой трансформатора.

Силовые трансформаторы — это плановое производство. Реальные сроки изготовления на заводе могут составлять от 4 до 12 недель и больше в зависимости от загрузки производства, мощности и исполнения. Если объект «горит», выясняйте:

• есть ли трансформатор физически на складе (и требуйте подтверждения);
• какой срок изготовления подтверждает завод письменно, а не менеджер «примерно»;
• предусмотрен ли штраф за срыв срока в договоре.

Работа через официального дилера с подтверждённой квотой на заводе — это, как правило, единственный способ получить и заводскую цену, и управляемый срок.

Гарантия на бумаге и гарантия в жизни — разные вещи. Спросите поставщика: что произойдёт, если трансформатор выйдет из строя на объекте? Если ответ — «отправите на завод, там разберутся», готовьтесь к простою на недели и месяцы: демонтаж, транспортировка, экспертиза, ремонт или изготовление нового, обратная доставка. Всё это время объект стоит без питания или живёт на дизель-генераторе за ваш счёт.

У нормального поставщика есть два инструмента, которые превращают гарантию из декларации в работающий механизм:

• собственный сервисный центр — диагностика и устранение неисправности на месте или на своей площадке, без многонедельной переписки с заводом;
• подменный фонд — трансформатор на замену на время гарантийного разбирательства, чтобы объект не стоял.

Наличие сервисного центра и подменного фонда — один из самых честных критериев отбора поставщика. Тот, кто вложился в сервис, планирует работать с вами годами, а не продать и исчезнуть. Задайте этот вопрос до подписания договора и зафиксируйте порядок гарантийного обслуживания письменно.
