Масляный трансформатор КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ

КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ

PRICE
КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ

КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ

КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ

КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ
Наличие: Под заказ

Полное наименование: КТЗ. ТДТН 63000 кВА 110/38,5/6,6 кВ


Цена доступна по запросу

Узнать стоимость товара и оформить заказ можно одним из удобных для Вас способов:
У НАС ВЫ МОЖЕТЕ КУПИТЬ ТРАНСФОРМАТОРЫ В НАЛИЧИИ И ПОД ЗАКАЗ ПО ЦЕНАМ ЗАВОДОВ
  • ТОО «УТЗ» (АО «КТЗ») (Казахстан)
  • ООО «Тольяттинский трансформатор» (Россия)
  • ОАО «МЭТЗ им. В. И. Козлова» (Беларусь)
  • ТОО «Уральский трансформаторный завод» (Россия)
  • ОАО «Электрощит Самара» (Россия)
услуги и сервис
Монтаж и пусконаладочные работы
Гарантийное обслуживание и ремонт
Аренда трансформаторов
Доставка в любой регион РФ
Описание
Характеристики
Доставка по России
Отзывы

Масляные трансформаторы типа ТДТН 63000

Комплектация:

  1. Трансформатор ТДТН 63000 кВА 110/38,5/6,6 кВ
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Сопутствующая коммерческая документация
В конструкцию трансформатора ТДТН входят следующие составные части:
  • активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
  • маслорасширитель
  • корпус бака;
  • контрольно-измерительные, сигнальные и защитные устройства;
  • вспомогательные устройства.

Активная часть

Активная часть трансформатора – место, где электрическая энергия одного напряжения преобразовывается в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитопровод (сердечник). Активная часть распределительных трансформаторов состоит из следующих узлов:

  1. магнитопровода;
  2. обмотки высокого напряжения ВН;
  3. обмотки низкого напряжения НН;
  4. отводов ВН и НН;
  5. крышки бака;
  6. сборочных единиц и деталей изоляции;
  7. переключающего устройства;
  8. изоляционных вводов высокого и низкого напряжения.

Магнитопровод

Магнитопровод трансформатора является конструктивной и механической основой активной части трансформатора. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней из тонкой электротехнической стали, шихтованных по технологии stap-lap, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь (замыкание магнитного потока).


Обмотки низкого и высокого напряжения

Обмотки низкого напряжения

Обмотки низкого напряжения (НН) изготавливается из алюминиевой ленты и бумажной межслоевой изоляцией из кабельной бумаги. Обмотка НН расположена непосредственно к магнитопроводу трансформатора, она располагается под изоляционным цилиндром отделяющего её от обмотки высокого напряжения (ВН).

Обмотки высокого напряжения

Обмотки высокого напряжения (ВН) состоят из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Каждый слой разделяется межслоевой изоляцией из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

Алюминий имеет плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м.
Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН и НН:

Соединения обмоток ВН в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство:

В распределительных трансформаторах регулирование напряжения производится без возбуждения, при отключенном трансформаторе рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

Бак трансформатора:

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

  1. корпуса;
  2. крышки (конструктивно относится к активной части).
Корпус трансформатора состоит из следующих узлов и деталей
  1. каркаса корпуса (верхней рамы);
  2. гофрированных стенок;
  3. дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта (болта) заземления.

Механическая прочность бака трансформаторов ТДТН рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа..

На крышке бака трансформатора ТДТН установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметр.

Наружная поверхность корпуса и его части окрашены светло-серого цвета (RAL 7035) краской методом окунания.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Маслорасширитель:

Маслорасширитель

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель.

Трансформаторное масло

Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

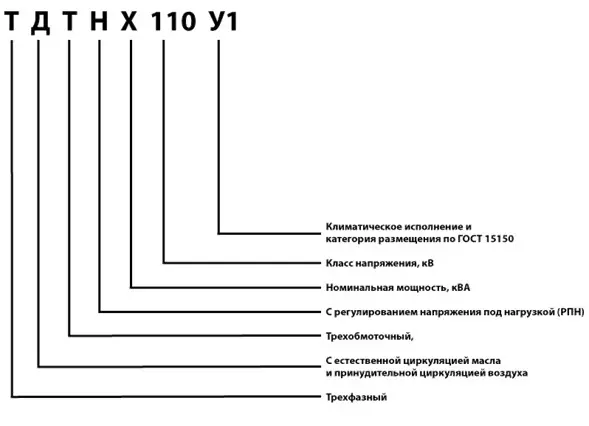

Структура условного обозначения:

ТДТН - Х/110 У1

  • Т – трансформатор трехфазный,
  • Д – с естественной циркуляцией масла и принудительной циркуляцией воздуха,
  • Т – Трехобмоточный,
  • Н - с регулированием напряжения под нагрузкой (РПН),
  • Х – номинальная мощность, кВА,
  • 10 – класс напряжения обмотки ВН, кВ,
  • У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформатора ТДТН
  • Производитель : АО "КТЗ"
  • Страна производства: Казахстан
  • Мощность, кВА: 63000
  • Напряжение первичной обмотки ВН, кВ: 115
  • Напряжение вторичной обмотки НН, кВ: 6,6
  • Номинальная частота, Гц: 50 Гц
  • Схема и группа соединения обмоток: Ун/Ун/Д-0-11
  • Потери холостого хода, кВт: 40
  • Потери короткого замыкания, кВт: 290
  • Ток холостого хода,%: 0,2%
  • Напряжение короткого замыкания, %: ВН-СН - 10,5, ВН-НН - 18, СН-НН - 7,0
  • Полная масса, кг: 105400
  • Транспортная масса, кг: 90000
  • Материал обмоток: Алюминий
  • Масса масла, кг: 25800

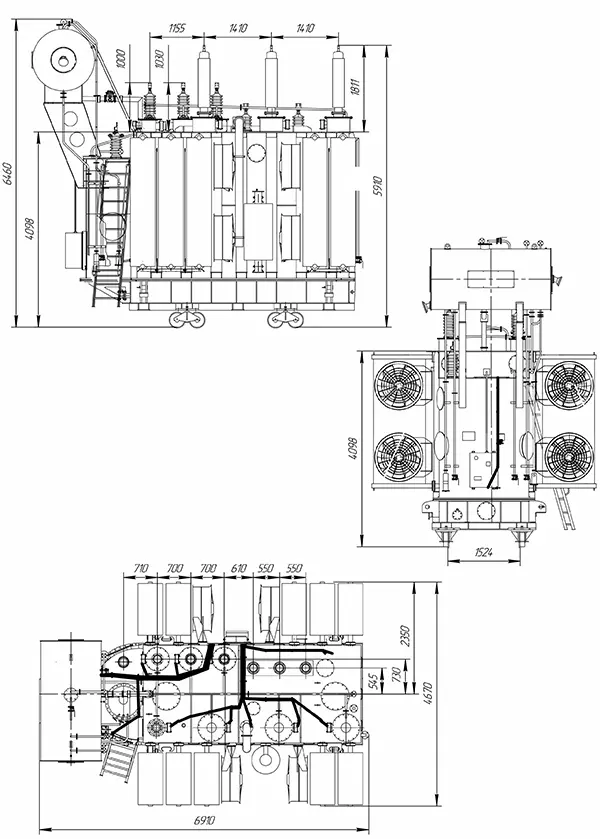

  • Габариты ДхШхВ, мм: 6910 x 4670 x 6460
