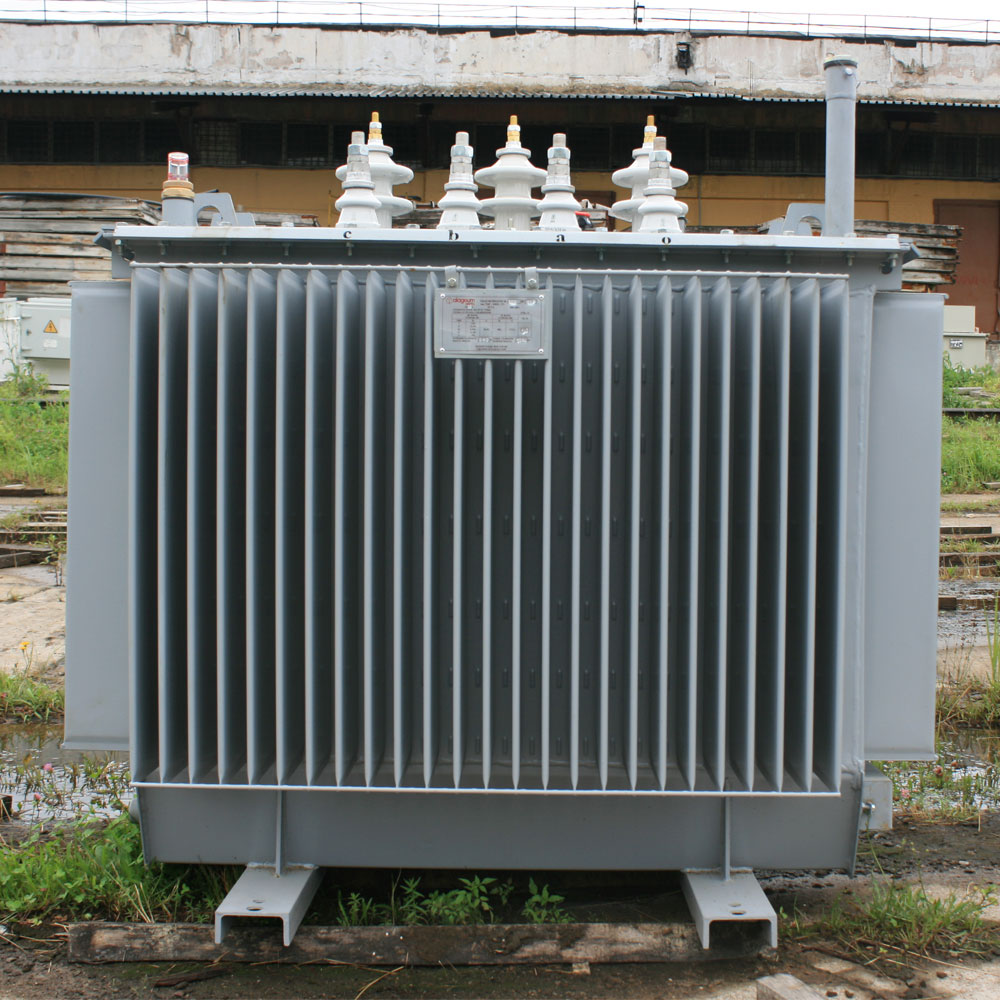

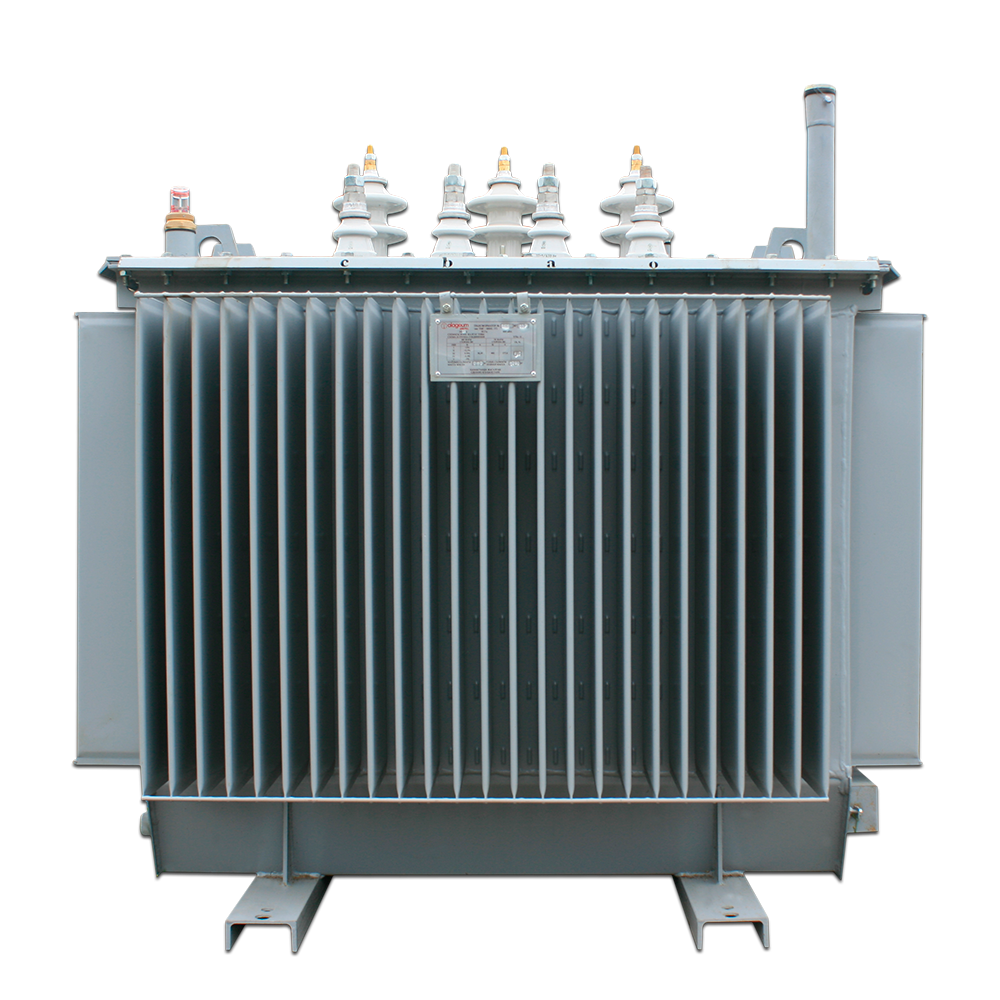

Масляный трансформатор ТМГ-400 / 20 / 0,4 D/Yн-11

Комплектация

1. Трансформатор ТМГ 400 кВА 20 0,4 кВА
2. Паспорт изделия
3. Инструкция по эксплуатации
4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика продукции.

В конструкцию трансформатора ТМГ входят следующие составные части:

• активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
• корпус бака;
• контрольно- измерительные, сигнальные и защитные устройства;
• вспомогательные устройства.

Активная часть

Активная часть трансформатора – место, где электрическая энергия одного напряжения преобразовывается в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитопровод (сердечник). Активная часть распределительных трансформаторов состоит из следующих узлов:

1. магнитопровода;
2. обмотки высокого напряжения ВН;
3. обмотки низкого напряжения НН;
4. отводов ВН и НН;
5. крышки бака;
6. сборочных единиц и деталей изоляции;
7. переключающего устройства;
8. изоляционных вводов высокого и низкого напряжения.

Магнитопровод

Магнитопровод трансформатора является конструктивной и механической основой активной части трансформатора. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней из тонкой электротехнической стали, шихтованных по технологии stap-lap, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь (замыкание магнитного потока).

Обмотки низкого и высокого напряжения

Обмотки низкого напряжения

Обмотки низкого напряжения (НН) изготавливается из алюминиевой ленты и бумажной межслоевой изоляцией из кабельной бумаги. Обмотка НН расположена непосредственно к магнитопроводу трансформатора, она располагается под изоляционным цилиндром отделяющего её от обмотки высокого напряжения (ВН).

Обмотки высокого напряжения

Обмотки высокого напряжения (ВН) состоят из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Каждый слой разделяется межслоевой изоляцией из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

Алюминий имеет плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м.
Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН и НН:

Соединения обмоток ВН в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство:

В распределительных трансформаторах регулирование напряжения производится без возбуждения, при отключенном трансформаторе рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

Бак трансформатора:

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

1. корпуса;
2. крышки (конструктивно относится к активной части).

1. каркаса корпуса (верхней рамы);
2. гофрированных стенок;
3. дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта (болта) заземления.

Механическая прочность бака трансформаторов ТМГ рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМГ установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. Соединение крышки и корпуса бака в разъёме посредством болтов (болтовое соединение), для уплотнение разъёма используют прокладки из маслобензостойкой резины.

Наружная поверхность корпуса и его части окрашены светло-серого цвета (RAL 7035) краской методом окунания.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Трансформаторное масло

Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978-93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

Структура условного обозначения:

ТМГ - Х/6(10) У(ХЛ)1 - Х

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Г – герметичный исполнение с гофростенкой,
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
