Сухие трансформаторы КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

PRICE
КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0
КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0
КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0
Наличие: Под заказ

Полное наименование: КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0


Цена доступна по запросу

Узнать стоимость товара и оформить заказ можно одним из удобных для Вас способов:
У НАС ВЫ МОЖЕТЕ КУПИТЬ ТРАНСФОРМАТОРЫ В НАЛИЧИИ И ПОД ЗАКАЗ ПО ЦЕНАМ ЗАВОДОВ
  • ТОО «УТЗ» (АО «КТЗ») (Казахстан)
  • ООО «Тольяттинский трансформатор» (Россия)
  • ОАО «МЭТЗ им. В. И. Козлова» (Беларусь)
  • ТОО «Уральский трансформаторный завод» (Россия)
  • ОАО «Электрощит Самара» (Россия)
услуги и сервис
Монтаж и пусконаладочные работы
Гарантийное обслуживание и ремонт
Аренда трансформаторов
Доставка в любой регион РФ
Описание
Характеристики
Доставка по России
Отзывы
Трансформаторы типа ТСЛ 100 кВ*А
Трансформатор в сборе.
1 - магнитопровод;
2 - обмотка ВН;
3 - обмотка НН;
4 - отводы обмотки ВН;
5 - отводы обмотки НН.
6 - Клеммная коробка;
7 - Термопары;
8 - Паспортная табличка;
9 - Опоры;
10 - Колеса.

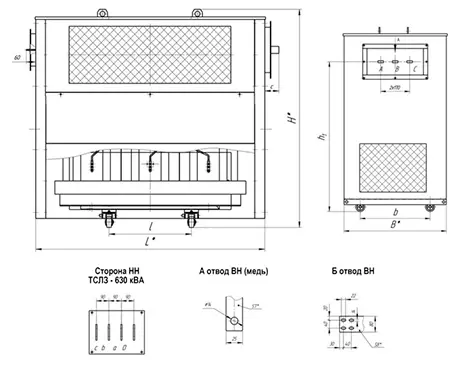

Трансформаторы типа ТСЛЗ 630 кВ*А

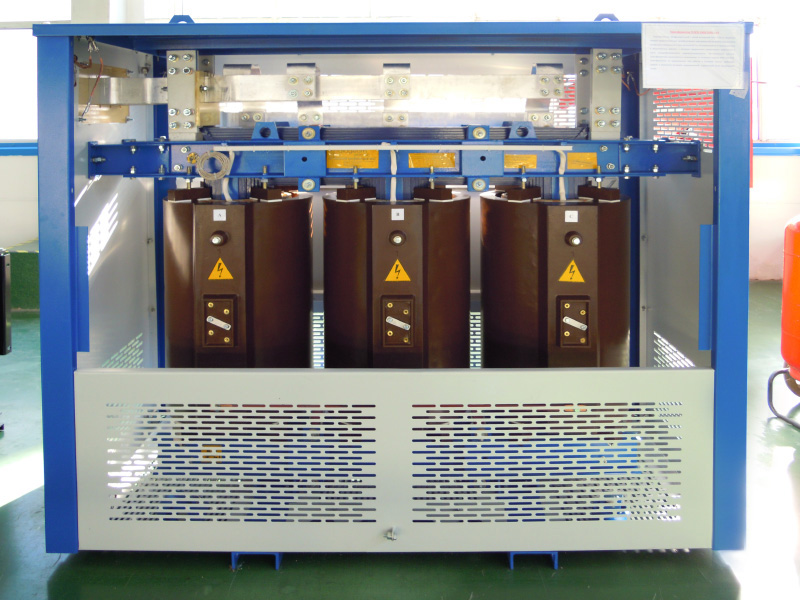

Активная часть

Комплектация

  1. Трансформатор ТСЛЗ 630 кВА 6(10) 0,4 кВ
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика продукции.

Магнитопровод

Магнитопровод (сердечник) трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

Обмотки

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.

Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.

Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °С).

Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

Регулировочные отпайки обмотки ВН.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

Соединения НН - алюминиевыми шинами прямоугольного сечения.

Регулировочные отпайки обмотки ВН трансформатора типа ТСЛ 40 кВ*А
Активная часть с отводами НН из алюминиевых шин
Соединения НН - алюминиевыми шинами прямоугольного сечения трансформатора типа ТСЛ 40 кВ*А
Активная часть с отводами НН из алюминиевых шин

Шина НН (Al)

Трансформаторы типа ТСЛЗ 400 кВ*А

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.


Защитный кожух

Защитный кожух трансформатора ТСЛЗ 250 кВА

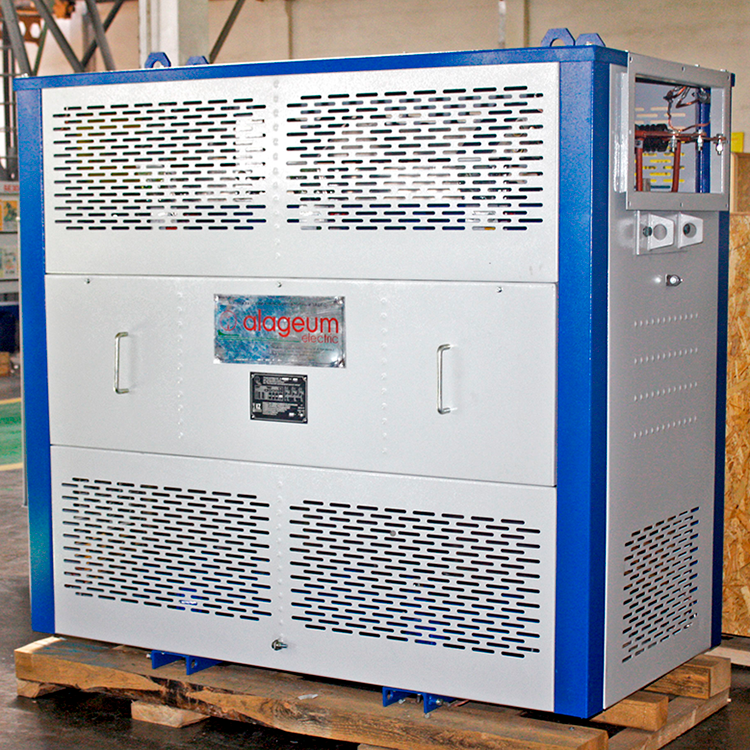

Защитный кожух трансформатора ТСЛЗ.

Защитный кожух обеспечивает необходимую степень защиты активной части. Степень защиты трансформатора ТСЛЗ - IP41. Защитный кожух состоит из дна, крыши и боковых стенок. Стенки и дно кожуха имеют вентиляционные отверстия, необходимые для охлаждения трансформатора.

На широких стенках кожуха имеются съемные панели для доступа к регулировочным отпайкам. Кожух окрашен полиэфирной порошковой краской светло-серого цвета.


Преимущества новой линейки сухих трансформаторов наших поставщиков:

  • Снижены потери холостого хода и короткого замыкания до 4% относительно отечественных аналогов стандартной серии. Данное снижение достигнуто путем пересмотра технологического процесса, конструкции и применяемых материалов.
  • Пониженный уровень шума.
  • Гарантия работы трансформатора на номинальную мощность при температуре + 40°С.
  • Применение высококачественных материалов и комплектующих при изготовлении магнитного сердечника используется электротехническая сталь с низкими удельными потерями.
  • Гарантийный срок эксплуатации от 3х лет и может быть увеличен по соглашению с клиентом.

Трансформаторы ТСЛЗ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

  • Т – трансформатор трехфазный,
  • С – охлаждение естественное воздушное, сухой,
  • Л – литой изоляции,
  • (З) - исполнение защищенное
  • Х – номинальная мощность, кВА,
  • Х – класс напряжения обмотки ВН, кВ,
  • У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформаторы типа ТСЛ
  • Производитель : АО "КТЗ"
  • Страна производства: Казахстан
  • Мощность, кВА: 630
  • Напряжение первичной обмотки ВН, кВ: 6(10) кВ
  • Напряжение вторичной обмотки НН, кВ: 0,4 кВ
  • Номинальная частота, Гц: 50 Гц
  • Схема и группа соединения обмоток: У/Ун-0
  • Потери холостого хода, кВт: 1,40
  • Потери короткого замыкания, кВт: 6,6
  • Ток холостого хода,%: 1,3%
  • Полная масса, кг: 1950
  • Степень защиты IP: IP41
  • Габариты ДхШхВ, мм: 1700 x 880 x 1870

Стоимость доставки КТЗ. ТСЛЗ-630/6/0,4 У/Ун-0

Наша компания осуществляет поставки оборудования в любой регион РФ: -авто, -авиа, -жд и -морским транспортом. Доставку до логистических терминалов транспортных компаний осуществляем собственными силами. Отгрузка продукции осуществляется из наличия и под заказ с собственного склада в Москве.
