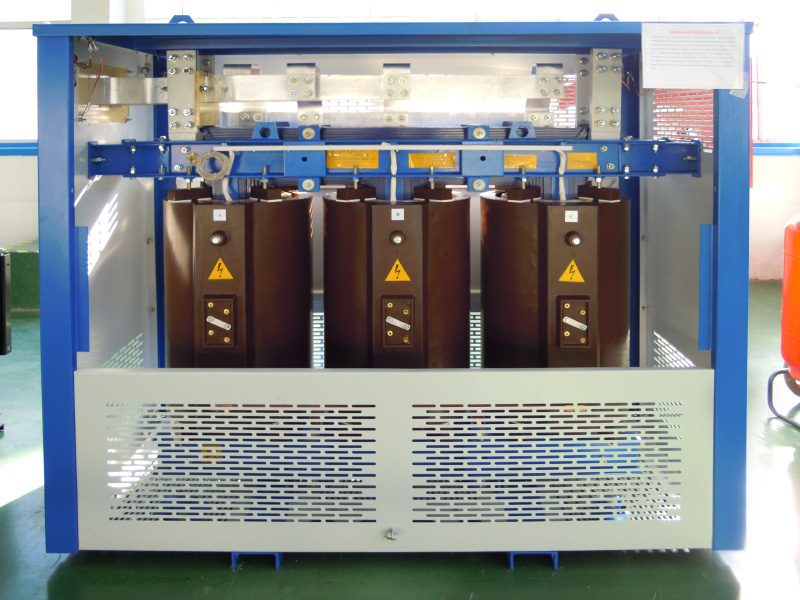

Магнитопровод (сердечник) трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.
Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.
Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.
Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).
В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.
Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °С).
Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).
Регулировочные отпайки обмотки ВН.
Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.
Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.
Соединения НН - алюминиевыми шинами прямоугольного сечения.
Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

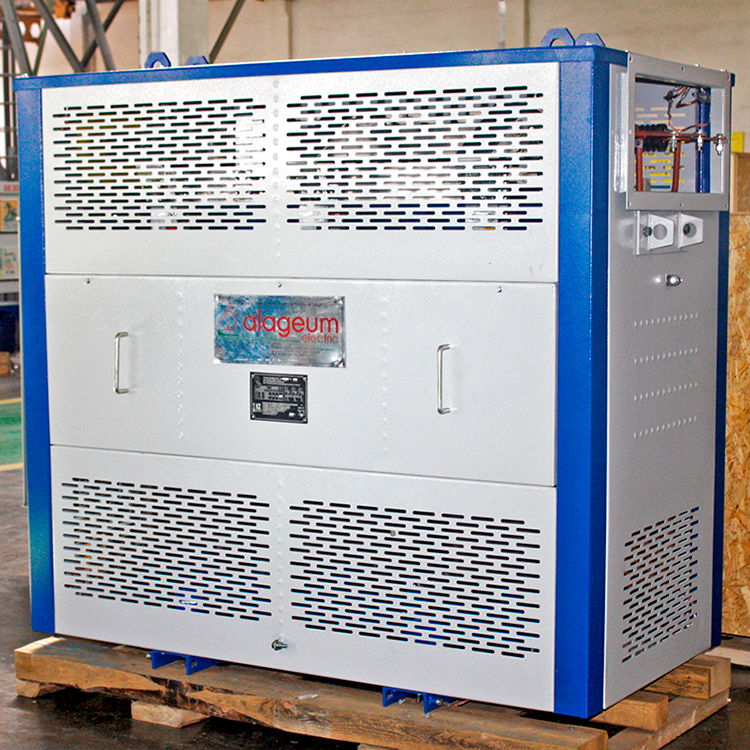

Защитный кожух обеспечивает необходимую степень защиты активной части. Степень защиты трансформатора ТСЛЗ - IP41. Защитный кожух состоит из дна, крыши и боковых стенок. Стенки и дно кожуха имеют вентиляционные отверстия, необходимые для охлаждения трансформатора.
На широких стенках кожуха имеются съемные панели для доступа к регулировочным отпайкам. Кожух окрашен полиэфирной порошковой краской светло-серого цвета.
Преимущества новой линейки сухих трансформаторов наших поставщиков:
Трансформаторы ТСЛЗ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.
ТСЛ(З) - Х/Х У3
