Масляный трансформатор КТЗ. ТМЗ-1600/6/0,4 У/Ун-0

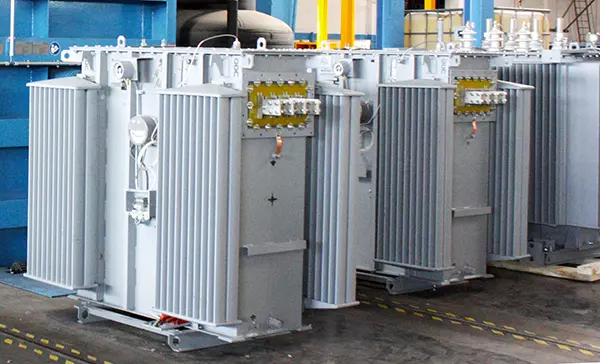

Трансформатор ТМЗ

Комплектация

1. Трансформатор ТМЗ 1600 кВА 6(10) 0,4 кВ
2. Паспорт изделия
3. Инструкция по эксплуатации
4. Сопутствующая коммерческая документация

В конструкцию трансформатора ТMЗ входят следующие составные части:

1. активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
2. корпус бака;
3. контрольно-измерительные, сигнальные и защитные устройства;
4. вспомогательные устройства.

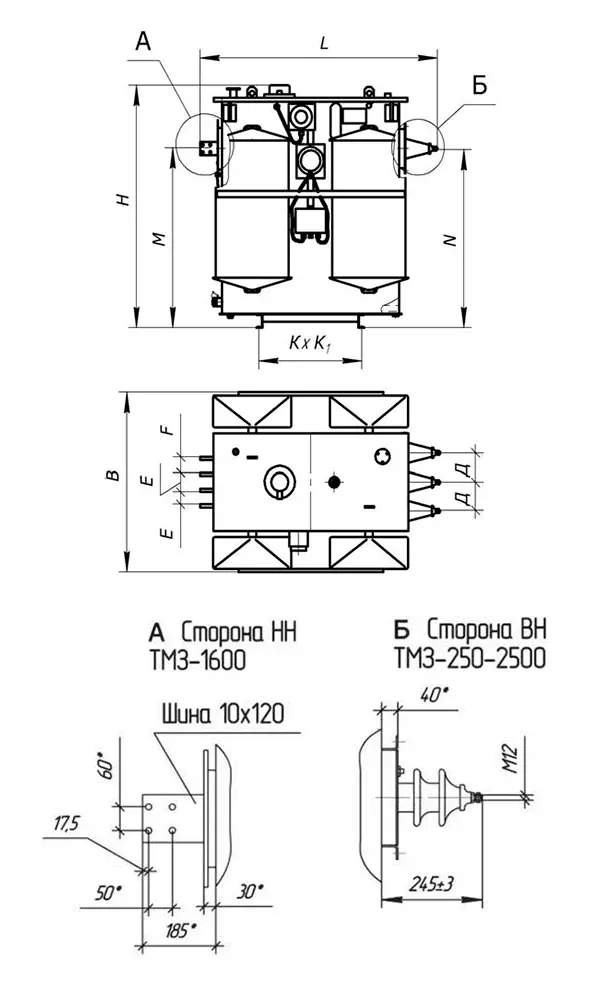

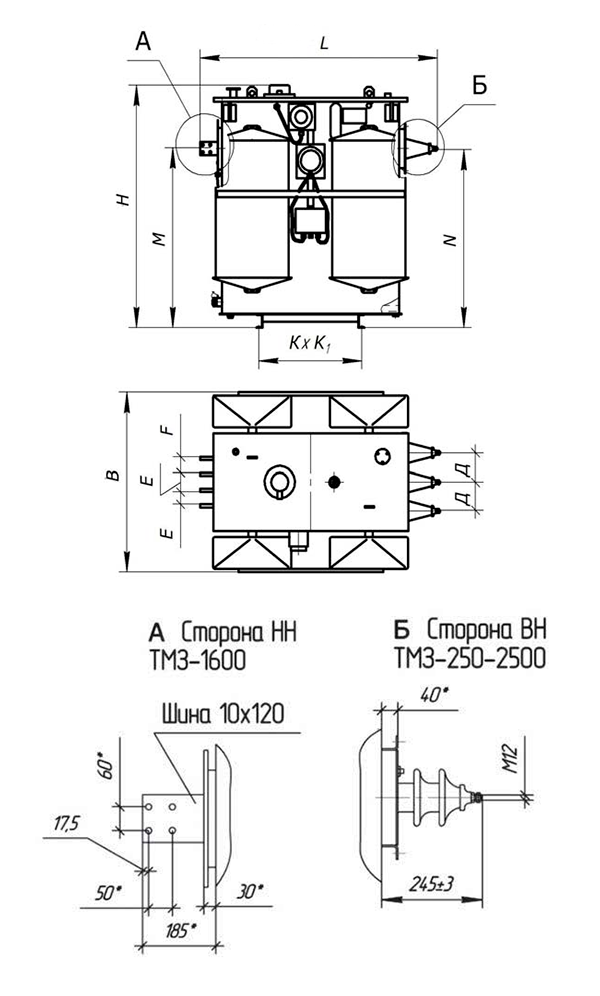

Габаритный чертеж трансформатора ТМЗ 1600 кВА

Активная часть

Активная часть трансформатора – место, где электрическая энергия одного напряжения преобразовывается в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитопровод (сердечник). Активная часть распределительных трансформаторов состоит из следующих узлов:

1. магнитопровода;
2. обмотки высокого напряжения ВН;
3. обмотки низкого напряжения НН;
4. отводов ВН и НН;
5. крышки бака;
6. сборочных единиц и деталей изоляции;
7. переключающего устройства;
8. изоляционных вводов высокого и низкого напряжения.

Магнитопровод

Магнитопровод трансформатора является конструктивной и механической основой активной части трансформатора. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней из тонкой электротехнической стали, шихтованных по технологии stap-lap, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь (замыкание магнитного потока).

Обмотки низкого и высокого напряжения

Обмотки низкого напряжения

Обмотки низкого напряжения (НН) изготавливается из алюминиевой ленты и бумажной межслоевой изоляцией из кабельной бумаги. Обмотка НН расположена непосредственно к магнитопроводу трансформатора, она располагается под изоляционным цилиндром отделяющего её от обмотки высокого напряжения (ВН).

Обмотки высокого напряжения

Обмотки высокого напряжения (ВН) состоят из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Каждый слой разделяется межслоевой изоляцией из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

Алюминий имеет плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м.
Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

Бак трансформатора:

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

1. корпуса;
2. крышки (конструктивно относится к активной части).

1. каркаса корпуса (верхней рамы);
2. дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта (болта) заземления.

Механическая прочность бака трансформаторов ТМЗ рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМЗ установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметр.

Наружная поверхность корпуса и его части окрашены светло-серого цвета (RAL 7035) краской методом окунания.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Маслорасширитель:

Маслорасширитель

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель.

Трансформаторное масло

Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

Структура условного обозначения:

ТМ3 - Х/6(10) У2, У3, Т1, Т3 - Х

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• 3 – защита масла с азотной подушкой,
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У2, У3, Т1, Т3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
