Сухой трансформатор ТСЛ-63 / 6 / 0,4 Y/Yн-0

Сухой силовой трансформатор ТСЛ-63 кВА 6(10)/0,4 кВ: Эффективное и Безопасное Решение для Вашей Энергосистемы

В эпоху высоких требований к надежности и экологичности электрооборудования, сухой силовой трансформатор ТСЛ-63 кВА 6(10)/0,4 кВ является оптимальным выбором для широкого спектра объектов. Эта модель, созданная с применением передовых технологий, обеспечивает стабильное и бесперебойное электроснабжение при минимальных рисках. В отличие от традиционных масляных трансформаторов, она гарантирует абсолютную пожаробезопасность, простоту обслуживания и превосходные показатели энергоэффективности, что делает её идеальным решением для установки в жилых, административных, торговых и промышленных зданиях.

Технические Характеристики: Основа Надежности и Экономичности

Трансформатор ТСЛ-63 кВА спроектирован с учетом высочайших стандартов качества и долговечности. Его конструкция состоит из трехстержневого, плоскошихтованного магнитопровода, выполненного из холоднокатаной электротехнической стали толщиной 0,3 мм.

• Номинальная мощность 63 кВА и схема соединения Y/Yн-0 обеспечивают стабильную и эффективную работу в сетях с напряжением 6 (10) кВ на стороне ВН и 0,4 кВ на стороне НН.
• Обмотки трансформатора изготовлены из алюминиевой ленты. Обмотка низкого напряжения (НН) пропитана изоляционным лаком, в то время как обмотка высокого напряжения (ВН) залита высококачественным эпоксидным компаундом. Это решение не только обеспечивает высокую электрическую прочность, но и надежно защищает обмотки от пыли и влаги, исключая необходимость в сложном техническом обслуживании.
• Класс нагревостойкости F (155 °С) гарантирует устойчивость трансформатора к высоким температурам, что позволяет ему безопасно работать при перегрузках и в неблагоприятных условиях окружающей среды.

Такие инженерные решения лежат в основе долговечности и надежности устройства, минимизируя риски сбоев и простоев.

Преимущества и Выгоды для Заказчика: Ваша Инвестиция в Будущее

Выбирая сухой трансформатор ТСЛ-63 кВА, вы получаете не просто оборудование, а набор ключевых преимуществ, которые приносят реальную выгоду:

• Повышенная пожаробезопасность: Отсутствие горючих жидкостей, таких как трансформаторное масло, полностью исключает риск возгорания, что критически важно для объектов с массовым пребыванием людей и повышенными требованиями к безопасности.
• Экологичность и чистота: Трансформатор безопасен для окружающей среды, не выделяет вредных веществ и может быть установлен в непосредственной близости от потребителей, что снижает затраты на прокладку кабелей и обустройство отдельных подстанций.
• Низкие эксплуатационные расходы: Благодаря конструкции с залитыми обмотками и отсутствию масла, трансформатор не требует регулярного и дорогостоящего обслуживания, как это бывает с масляными трансформаторами. Это снижает трудозатраты и финансовые издержки на протяжении всего срока эксплуатации.

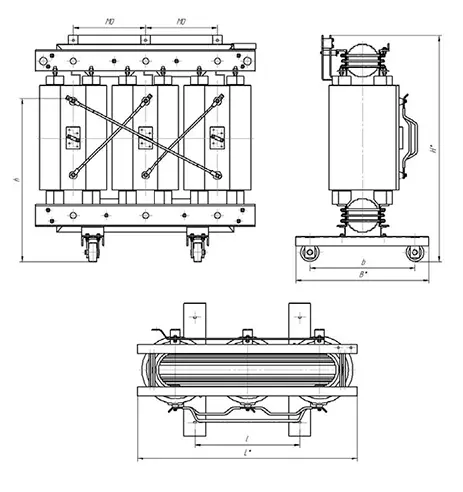

• Компактность и удобство монтажа: С габаритами 984 x 670 x 970 мм и общей массой 426 кг, трансформатор легко интегрируется в существующие энергетические системы и позволяет экономить пространство при проектировании новых объектов.

Финансовая Выгода: Реальная Экономия на Энергопотреблении

Трансформатор ТСЛ-63 кВА относится к классу энергосберегающего оборудования. Благодаря оптимизированной конструкции, его потери холостого хода составляют всего 0,29 кВт, а потери короткого замыкания – 1,36 кВт. Суммарные потери – 1,65 кВт. Это обеспечивает значительную экономию электроэнергии.

Давайте рассчитаем потенциальную выгоду на горизонте 30 лет. При круглосуточной работе 24/7 и средней стоимости электроэнергии в 5 руб./кВт·ч, годовые потери составят:

1,65 кВт умножить на 8760 часов в год и умножить на 5 рублей за кВт·ч, что примерно равно 72 390 рублей в год.

Если сравнивать с более старыми или менее эффективными аналогами, разница в потерях может достигать 1-2 кВт. Экономия на этих показателях за 30 лет составит более 2 миллионов рублей, что многократно окупает первоначальные вложения.

Заключение: Сделайте Правильный Выбор

Покупая трансформатор ТСЛ-63 кВА, вы инвестируете не просто в оборудование, а в надежность, безопасность и экономическую эффективность вашего предприятия на десятилетия вперед. Эта модель – оптимальное сочетание передовых технологий и реальной финансовой выгоды.

Заинтересованы в приобретении или хотите получить индивидуальное коммерческое предложение? Свяжитесь с нашими специалистами для подробной консультации по тел. +7 (495) 540-58-98 и точного подбора оборудования, идеально подходящего для ваших задач.

Отводы

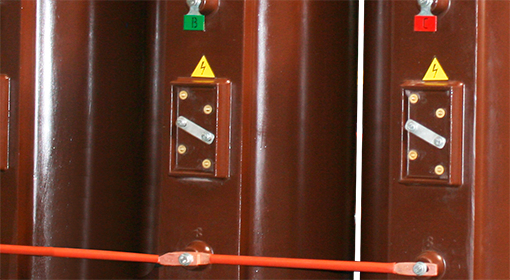

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

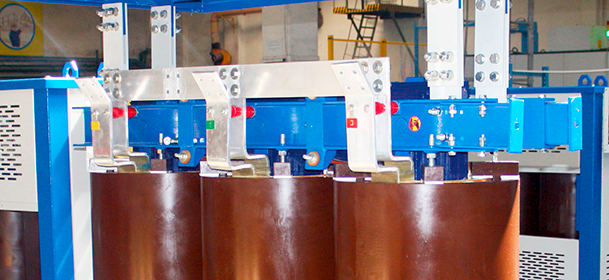

Соединения НН - алюминиевыми шинами прямоугольного сечения.

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

• Т – трансформатор трехфазный,
• С – охлаждение естественное воздушное, сухой,
• Л – литой изоляции,
• (З) - исполнение защищенное
• Х – номинальная мощность, кВА,
• Х – класс напряжения обмотки ВН, кВ,
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
