Сухие трансформаторы КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ

КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ

PRICE
Рекомендуем
КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ

КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ

КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ

Наличие: Под заказ

Цена КТЗ. ТСЛ 400 кВА 6(10) 0,4 кВ - 773300 руб.
Узнать стоимость товара и оформить заказ можно одним из удобных для Вас способов:
У НАС ВЫ МОЖЕТЕ КУПИТЬ ТРАНСФОРМАТОРЫ В НАЛИЧИИ И ПОД ЗАКАЗ ПО ЦЕНАМ ЗАВОДОВ
  • ТОО «УТЗ» (АО «КТЗ») (Казахстан)
  • ООО «Тольяттинский трансформатор» (Россия)
  • ОАО «МЭТЗ им. В. И. Козлова» (Беларусь)
  • ТОО «Уральский трансформаторный завод» (Россия)
  • ОАО «Электрощит Самара» (Россия)
услуги и сервис
Монтаж и пусконаладочные работы
Гарантийное обслуживание и ремонт
Аренда трансформаторов
Доставка в любой регион РФ
Описание
Характеристики
Контакты
Монтаж
Гарантия и сервис
Аренда
Доставка по России
Отзывы
Трансформаторы типа ТСЛ 100 кВ*А
Трансформатор в сборе.
1 - магнитопровод;
2 - обмотка ВН;
3 - обмотка НН;
4 - отводы обмотки ВН;
5 - отводы обмотки НН.
6 - Клеммная коробка;
7 - Термопары;
8 - Паспортная табличка;
9 - Опоры;
10 - Колеса.
Трансформаторы типа ТСЛ 400 кВ*А
Активная часть

Комплектация

  1. Трансформатор ТСЛ 400 кВА 6(10) 0,4 кВ
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика продукции.

Магнитопровод

Магнитопровод (сердечник) трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

Обмотки

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.

Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.

Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °С).

Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

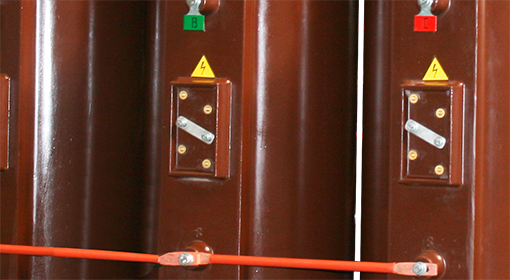

Регулировочные отпайки обмотки ВН.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

Соединения НН - алюминиевыми шинами прямоугольного сечения.

Регулировочные отпайки обмотки ВН трансформатора типа ТСЛ 40 кВ*А

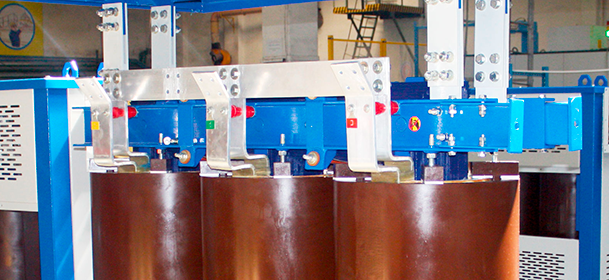

Активная часть с отводами НН из алюминиевых шин
Соединения НН - алюминиевыми шинами прямоугольного сечения трансформатора типа ТСЛ 40 кВ*А
Активная часть с отводами НН из алюминиевых шин

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

  • Т – трансформатор трехфазный,
  • С – охлаждение естественное воздушное, сухой,
  • Л – литой изоляции,
  • (З) - исполнение защищенное
  • Х – номинальная мощность, кВА,
  • Х – класс напряжения обмотки ВН, кВ,
  • У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформаторы типа ТСЛ
  • Производитель : АО «Кентауский трансформаторный завод»
  • Страна производства: Казахстан
  • Мощность, кВА: 400
  • Напряжение первичной обмотки ВН, кВ: 6 (10) кВ
  • Напряжение вторичной обмотки НН, кВ: 0,4 кВ
  • Номинальная частота, Гц: 50 Гц
  • Схема и группа соединения обмоток: Д/Ун-11 У/Ун-0
  • Потери холостого хода, кВт: 1,15
  • Потери короткого замыкания, кВт: 4,2
  • Ток холостого хода,%: 1,4%
  • Напряжение короткого замыкания, %: 4,0
  • Полная масса, кг: 1470
  • Габариты ДхШхВ, мм: 1360 x 850 x 1470

Адрес:

143080, МО, Одинцовский район,

дп. Лесной городок, ул.Школьная, д.2

Телефон:

+7 495 540 58 98

Обратный звонок
наш офис

Адрес:

143080, МО, Одинцовский район,

дп. Лесной городок, ул.Школьная, д.2

Телефон:

+7 495 540 58 98

наш склад

Адрес:

143006 Московская область,

Одинцовский район, г. Одинцово,

Транспортный проезд, д.7

Телефон:

+7 495 540 58 98


Наша компания предоставляет полный спектр услуг по вводу в эксплуатацию трансформаторов и трансформаторных подстанций, а также их сервисному обслуживанию и ремонту:


  • реконструкция силовых трансформаторов с изменением параметров;
  • ремонт и модернизация электропечных трансформаторов;
  • полный комплекс работ по монтажу силовых трансформаторов;
  • изготовление и поставка запасных частей и комплектующих на трансформаторы;
  • расконсервация и поставка трансформаторов с хранения.

Виды работ по текущему ремонту трансформаторов:
  • выезд специалиста к Заказчику на место установки трансформатора;
  • проверка сопротивления изоляции;
  • наружный осмотр узлов трансформатора;
  • замена уплотнений на вводах трансформатора;
  • замена изоляторов;
  • замена шпилек (по необходимости);
  • замена уплотнений на радиаторах (при необходимости);
  • подтяжка болтовых соединений снаружи трансформатора;
  • слив масла ниже уровня изоляторов и приборов контроля или полностью при его замене;
  • демонтаж, ревизия газового реле и др. узлов, вскрытие верхней крышки трансформатора;
  • осмотр, подтяжка контактов и болтовых соединений активной части (без ее поднятия);
  • осмотр, подтяжка, чистка, регулировка переключателя;
  • замена или установка переключателя (при необходимости);
  • замена силикагеля;
  • замена уплотнений под верхней крышкой;
  • отбор пробы масла;
  • заливка (долив) масла;
  • анализ масла (паспорт при замене);
  • испытания трансформатора;
  • составление протокола испытания силового трансформатора;
  • вывоз отработанного масла.

Узнать стоимость работ можно по телефону: 8 (495) 540-58-98 или сделав запрос по электронной почте: info@trans-mtk.com

Своим клиентам мы предлагаем только самые надежные решения проверенных производителей, качество которых у нас не вызывает сомнений. На всю поставляемую нами продукцию распространяется заводская гарантия.

Наша компания имеет полноценный официальный сертифицированный сервисный центр, укомплектованный высоковольтной лабораторией, необходимым инструментом и оборудованием. Ознакомиться со свидетельством официального сервисного центра вы можете здесь (ссылка на раздел сертификаты).

Виды работ по гарантийному и пост-гарантийному обслуживанию:

  • выезд специалиста к Заказчику на место установки трансформатора;
  • проверка сопротивления изоляции;
  • наружный осмотр узлов трансформатора;
  • замена уплотнений на вводах трансформатора;
  • замена изоляторов;
  • замена шпилек (по необходимости);
  • замена уплотнений на радиаторах (при необходимости);
  • подтяжка болтовых соединений снаружи трансформатора;
  • слив масла ниже уровня изоляторов и приборов контроля или полностью при его замене;
  • демонтаж, ревизия газового реле и др. узлов, вскрытие верхней крышки трансформатора;
  • осмотр, подтяжка контактов и болтовых соединений активной части (без ее поднятия);
  • осмотр, подтяжка, чистка, регулировка переключателя;
  • замена или установка переключателя (при необходимости);
  • замена силикагеля;
  • замена уплотнений под верхней крышкой;
  • отбор пробы масла;
  • заливка (долив) масла;
  • анализ масла (паспорт при замене);
  • испытания трансформатора;
  • составление протокола испытания силового трансформатора;
  • вывоз отработанного масла.

Ваши действия при наступлении гарантийного случая:

  1. Описать гарантийный случай.
  2. Приложить товарно-транспортную накладную.
  3. Приложить договор поставки товара (не нужен, если есть подписанный договор).
  4. Приложить фотографию, на которой видна табличка, место повреждения, место установки.
  5. Указать контактное лицо и его номер телефона.
  6. Указать адрес нахождения оборудования.
  7. Приложить протокол испытания оборудования при вводе в эксплуатацию.
  8. Составить и приложить протокол испытания оборудования после выявления дефекта (если выявлены дефекты не механического характера).

Подробная информация по телефону: 8 (495) 540-58-98 или по электронной почте: info@trans-mtk.com

Аренда КТП и трансформаторов

Аренда трансформаторов и КТП это выгодное предложение для строительных организаций, которые используют подстанции короткое время от 1 месяца до 2 лет. Такой вариант покупки является хорошей альтернативой для реализации любых строительных проектов. В ряде случаев аренда подстанций — это возможность поэтапного приобретения КТП и трансформаторов в собственность.

Сроки:

По истечении 12 месяцев аренды Вы получаете возможность приобрести арендованное оборудование, оплатив 50% его первоначальной стоимости.  Минимальный срок аренды КТП — 6 месяцев. Данный срок не предусматривает последующий выкуп оборудования.

Преимущества аренды:

Возможность сэкономить единовременно значительную сумму денежных средств.
Возможность экономии на складских расходах, если потребность на ранее купленное оборудование в данный момент отсутствует.
Возможность обеспечить качественную работу кратковременных объектов от 6 месяцев.
Возможность приобретения подстанции либо трансформатора в рассрочку с фиксированным ежемесячным платежом (лизинг).
Возможность реализовать проекты с постоплатой, когда основной платеж выплачивается после получения оборудования.

Условия аренды подстанций КТП и аренда трансформаторов:

Арендная плата взимается 1 раз в месяц. Ежемесячный платеж составляет 80 % от первоначальной стоимости, равномерно распределяется на 12 месяцев.
Минимальный срок аренды — 6 месяцев. По истечению этого срока оборудование можно вернуть либо воспользоваться правом выкупа за 50% от первоначальной стоимости, продлив срок аренды до 12 месяцев.

Разрешение на эксплуатацию оборудования и его дальнейшее гарантийное обслуживание будет одобрено при условии проведения арендатором лабораторных испытаний и проверки правильности пусконаладки оборудования перед вводом в эксплуатацию.

Арендодателю необходимо предоставить подтверждающие документы.

Получить КТП, КТПН в аренду можно оплатив первоначальный взнос в размере ежемесячного платежа и гарантийного платежа в этом же размере, который в дальнейшем будет зачислен в счет последнего месяца аренды.
Отгрузка подстанций и трансформаторов производится в течение 5 рабочих дней.

Подробную информацию об условиях и стоимости аренды можно получить по телефону: 8 (495) 540-58-98 или по электронной почте: info@trans-mtk.com
