Сухие трансформаторы ТСЛ-2500 / 20 / 0,4 D/Yн11

ТСЛ-2500 / 20 / 0,4 D/Yн11

PRICE
ТСЛ-2500 / 20 / 0,4 D/Yн11

ТСЛ-2500 / 20 / 0,4 D/Yн11

ТСЛ-2500 / 20 / 0,4 D/Yн11

ТСЛ-2500 / 20 / 0,4 D/Yн11
ТСЛ-2500 / 20 / 0,4 D/Yн11
ТСЛ-2500 / 20 / 0,4 D/Yн11
Наличие: В наличии

Полное наименование: ТСЛ-2500 / 20 / 0,4 D/Yн11

Цена - 3136500 руб.

Узнать стоимость товара и оформить заказ можно одним из удобных для Вас способов:
У НАС ВЫ МОЖЕТЕ КУПИТЬ ТРАНСФОРМАТОРЫ В НАЛИЧИИ И ПОД ЗАКАЗ ПО ЦЕНАМ ЗАВОДОВ
  • ТОО «УТЗ» (АО «КТЗ») (Казахстан)
  • ООО «Тольяттинский трансформатор» (Россия)
  • ОАО «МЭТЗ им. В. И. Козлова» (Беларусь)
  • ТОО «Уральский трансформаторный завод» (Россия)
  • ОАО «Электрощит Самара» (Россия)
услуги и сервис
Монтаж и пусконаладочные работы
Гарантийное обслуживание и ремонт
Аренда трансформаторов
Доставка в любой регион РФ
Описание
Характеристики
Доставка по России
Отзывы

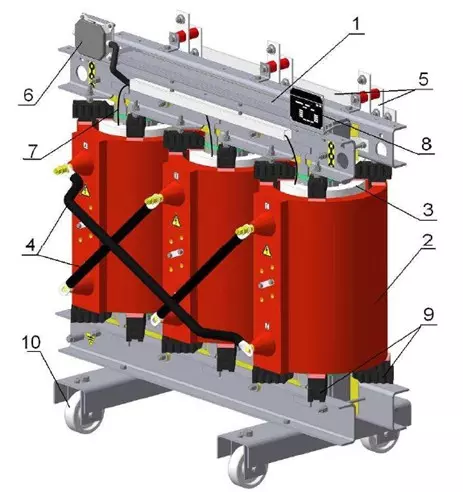

Трансформаторы типа ТСЛ 100 кВ*А
Трансформатор в сборе.
1 - магнитопровод;
2 - обмотка ВН;
3 - обмотка НН;
4 - отводы обмотки ВН;
5 - отводы обмотки НН.
6 - Клеммная коробка;
7 - Термопары;
8 - Паспортная табличка;
9 - Опоры;
10 - Колеса.

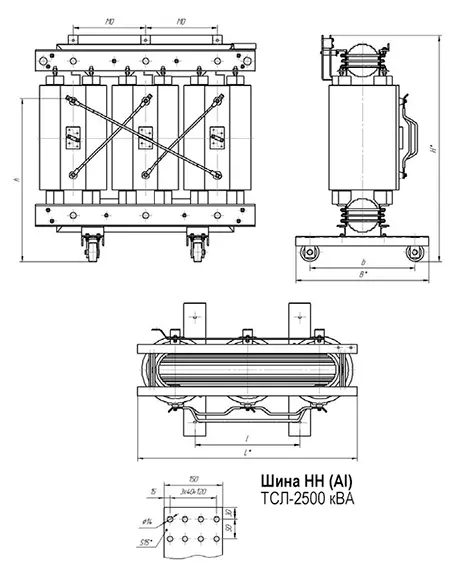

Конструкция сухого трансформатора с литой изоляцией типа ТСЛ 2500 кВ*А
Активная часть

Комплектация

  1. Трансформатор ТСЛ 2500 кВА 20 0,4 кВ
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика продукции.

Магнитопровод

Магнитопровод (сердечник) трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

Обмотки

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.

Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.

Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °С).

Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

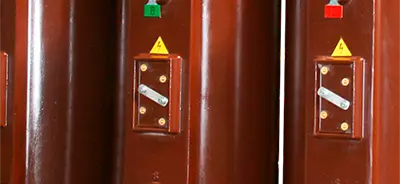

Регулировочные отпайки обмотки ВН.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой.

Соединения НН - алюминиевыми шинами прямоугольного сечения.

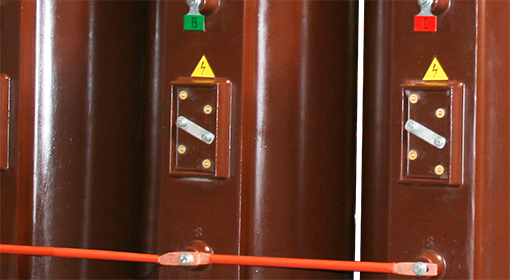

Регулировочные отпайки обмотки ВН трансформатора типа ТСЛ 40 кВ*А

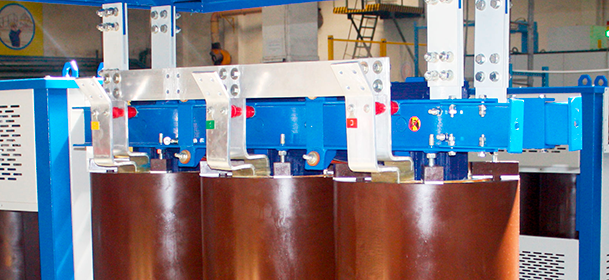

Активная часть с отводами НН из алюминиевых шин
Соединения НН - алюминиевыми шинами прямоугольного сечения трансформатора типа ТСЛ 40 кВ*А
Активная часть с отводами НН из алюминиевых шин

Шина НН (Al)

Трансформаторы ТСЛ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

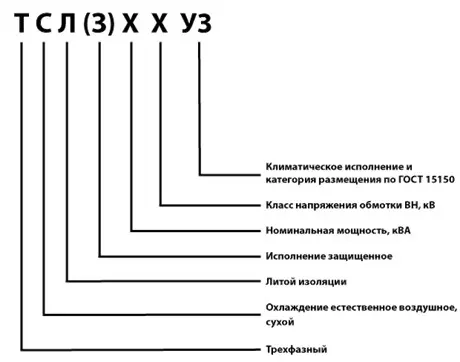

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

  • Т – трансформатор трехфазный,
  • С – охлаждение естественное воздушное, сухой,
  • Л – литой изоляции,
  • (З) - исполнение защищенное
  • Х – номинальная мощность, кВА,
  • Х – класс напряжения обмотки ВН, кВ,
  • У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформаторы типа ТСЛ
  • Производитель : АО "КТЗ"
  • Страна производства: Казахстан
  • Мощность, кВА: 2500
  • Напряжение первичной обмотки ВН, кВ: 20
  • Напряжение вторичной обмотки НН, кВ: 0,4 кВ
  • Номинальная частота, Гц: 50 Гц
  • Схема и группа соединения обмоток: D/Yн11
  • Потери холостого хода, кВт: 4,4
  • Потери короткого замыкания, кВт: 18,4
  • Ток холостого хода,%: 1,0%
  • Напряжение короткого замыкания, %: 6,0
  • Полная масса, кг: 5525
  • Габариты ДхШхВ, мм: 2295 x 1250 x 2040

Стоимость доставки ТСЛ-2500 / 20 / 0,4 D/Yн11

Наша компания осуществляет поставки оборудования в любой регион РФ: -авто, -авиа, -жд и -морским транспортом. Доставку до логистических терминалов транспортных компаний осуществляем собственными силами. Отгрузка продукции осуществляется из наличия и под заказ с собственного склада в Москве.

Город Регион/Область Срок доставки
Майкоп Республика Адыгея 2-3 дней
Уфа Республика Башкортостан 2-3 дней
Улан-Удэ Республика Бурятия 8-9 дней
Горно-Алтайск Республика Алтай 6-7 дней
Минск - Козлова Минск 1-2 дней
Назрань Республика Ингушетия 3-4 дней
Нальчик Кабардино-Балкарская Республика 3-4 дней
Элиста Республика Калмыкия 2-3 дней
Черкесск Республика Карачаево-Черкессия 2-3 дней
Петрозаводск Республика Карелия 2-3 дней
Сыктывкар Республика Коми 3-4 дней
Йошкар-Ола Республика Марий Эл 2-3 дней
Саранск Республика Мордовия 2-3 дней
Якутск Республика Саха (Якутия) 10-12 дней
Владикавказ Республика Северная Осетия-Алания 3-4 дней
Казань Республика Татарстан 2-3 дней
Кызыл Республика Тыва 7-8 дней
Ижевск Удмуртская Республика 3-4 дней
Абакан Республика Хакасия 6-7 дней
Чебоксары Чувашская Республика 2-3 дней
Барнаул Алтайский край 6-7 дней
Краснодар Краснодарский край 2-3 дней
Красноярск Красноярский край 6-7 дней
Владивосток Приморский край 12-14 дней
Ставрополь Ставропольский край 2-3 дней
Хабаровск Хабаровский край 12-14 дней
Благовещенск Амурская область 10-11 дней
Архангельск Архангельская область 3-4 дней
Астрахань Астраханская область 3-4 дней
Белгород Белгородская область 3-4 дней
Брянск Брянская область 1-2 дней
Владимир Владимирская область 1-2 дней
Волгоград Волгоградская область 2-3 дней
Вологда Вологодская область 1-2 дней
Воронеж Воронежская область 1-2 дней
Иваново Ивановская область 1-2 дней
Иркутск Иркутская область 8-9 дней
Калининград Калиниградская область 14-16 дней
Калуга Калужская область 1-2 дней
Петропавловск-Камчатский Камчатская область 14-16 дней
Кемерово Кемеровская область 6-7 дней
Киров Кировская область 1-2 дней
Кострома Костромская область 1-2 дней
Курган Курганская область 4-5 дней
Курск Курская область 1-2 дней
Санкт-Петербург Ленинградская область 1-2 дней
Липецк Липецкая область 1-2 дней
Магадан Магаданская область 14-18 дней
Москва Московская область 1-2 дней
Мурманск Мурманская область 3-4 дней
Нижний Новгород Нижегородская область 1-2 дней
Новгород Новгородская область 1-2 дней
Новосибирск Новосибирская область 5-6 дней
Омск Омская область 4-5 дней
Оренбург Оренбургская область 3-4 дней
Орел Орловская область 1-2 дней
Пенза Пензенская область 2-3 дней
Пермь Пермская область 3-4дней
Псков Псковская область 1-2 дней
Ростов-на-Дону Ростовская область 2-3 дней
Рязань Рязанская область 1-2 дней
Самара Самарская область 2-3 дней
Саратов Саратовская область 2-3 дней
Южно-Сахалинск Сахалинская область 14-18 дней
Екатеринбург Свердловская область 3-4 дней
Смоленск Смоленская область 1-2 дней
Тамбов Тамбовская область 1-2 дней
Тверь Тверская область 1-2 дней
Томск Томская область 6-7 дней
Тула Тульская область 1-2 дней
Тюмень Тюменская область 4-5 дней
Ульяновск Ульяновская область 2-3 дней
Челябинск Челябинская область 3-4 дней
Чита Читинская область 10-11 дней
Ярославль Ярославская область 1-2 дней
Москва г. Москва 1-2 дней
Санкт-Петербург г. Санкт-Петербург 1-2 дней
Биробиджан Еврейская автономная область 14-18 дней
пгт Агинское Агинский Бурятский авт. округ 10-12 дней
Кудымкар Коми-Пермяцкий автономный округ 3-4 дней
пгт Палана Корякский автономный округ 18-20 дней
Нарьян-Мар Ненецкий автономный округ 5-6 дней
Дудинка Таймырский (Долгано-Ненецкий) автономный округ не доставляется
пгт Усть-Ордынский Усть-Ордынский Бурятский автономный округ 10-12 дней
Ханты-Мансийск Ханты-Мансийский автономный округ 5-6 дней
Анадырь Чукотский автономный округ не доставляется
пгт Тура Эвенкийский автономный округ 11-12 дней
Салехард Ямало-Ненецкий автономный округ 6-7 дней
Грозный Чеченская Республика 2-3 дней
Срок доставки указан отдельной машиной
