Разъединитель РЛК-2-10.IV / 400 УХЛ1 с приводом ПР-У-02

Разъединитель РЛК-2-10.IV/400 УХЛ1 с приводом ПР-У-02: Надёжность и безопасность для вашей сети

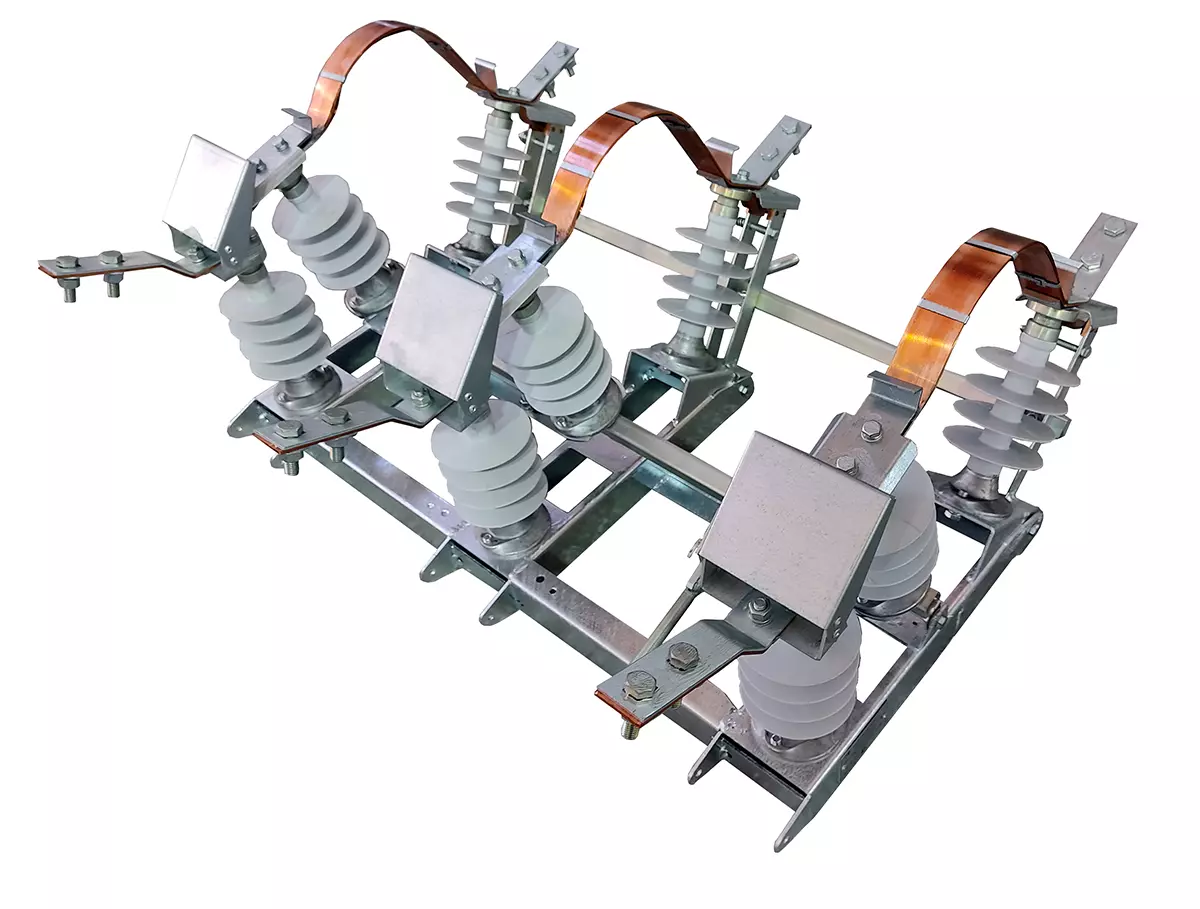

Высоковольтный разъединитель РЛК-2-10.IV/400 УХЛ1 – это трехполюсное коммутационное устройство качающегося типа, предназначенное для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением. В комплекте с приводом ПР-У-02 он обеспечивает безопасную и эффективную работу в широком диапазоне условий.

Структура и назначение

Разъединитель состоит из рамы, изоляции, токоведущей системы и заземляющего контура. Каждый полюс имеет две неподвижные колонки и одну подвижную, которая может качаться вдоль продольной оси. Это устройство применяется для решения следующих задач:

• Включение и отключение обесточенных участков электрической цепи.
• Заземление отключенных участков с помощью заземлителей.
• Отключение токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Расшифровка условного обозначения

• Р – разъединитель.
• Л – линейный.
• К – качающегося типа.
• 2 – наличие заземлителей с обеих сторон.
• 10 – номинальное напряжение 10 кВ.
• IV – степень загрязнения по ГОСТ 9920.
• 400 – номинальный ток 400 А.
• УХЛ1 – климатическое исполнение для умеренного и холодного климата, категория размещения 1.

Преимущества и выгоды для заказчика

• Высокая надёжность. Разъединитель обеспечивает надёжный контакт и сохраняет работоспособность даже при образовании корки льда толщиной до 20 мм. Высокие разрядные характеристики сохраняются даже в загрязнённом и увлажнённом состоянии.
• Безопасность. Устройство предотвращает несанкционированное включение главной или заземляющей цепи, обеспечивая безопасные условия работы и надёжное отделение от частей электрооборудования, находящихся под напряжением.
• Долговечность. Разъединитель выдерживает более 10000 циклов включения-отключения, а изоляторы и привод не требуют замены деталей в течение всего срока службы при соблюдении правил эксплуатации.
• Простота монтажа. Конструкция не требует установки дополнительных изоляторов и изготовления кронштейнов, что упрощает и ускоряет процесс монтажа.

Условия эксплуатации

Разъединитель предназначен для работы в условиях:

• Температура окружающего воздуха от -60 °С до +40 °С.
• Высота над уровнем моря не более 1000 метров.
• Скорость ветра не более 40 м/с без гололёда и не более 15 м/с при гололёде.
• Изоляция выполнена из опорно-стержневых полимерных изоляторов типа ИОСК4/10 УХЛ1.

Заключение: Выбор в пользу эффективности и безопасности

Выбор разъединителя РЛК-2-10.IV/400 УХЛ1 – это инвестиция в надёжное и долговечное оборудование, соответствующее стандарту ГОСТ Р 52726-2007. Его конструкция и высокие эксплуатационные характеристики обеспечивают безопасную и эффективную работу вашей электросети на долгие годы.

Для получения технической документации, консультации или оформления заказа обращайтесь в ООО «МТК» по телефону: 8 (495) 385-87-60. Наши специалисты помогут подобрать оптимальное решение для ваших задач!
