Моноблок КРУЭ RME NE IIII 630A

RME NE-IIII — назначение и возможности

RME NE-IIII — четырёхфункциональный моноблок, в котором все присоединения оснащены выключателями нагрузки I на 630 А. Он использует элегазовую изоляцию главных цепей. Исполнение NE фиксирует состав из четырёх линий без дальнейшего расширения.

Расшифровка обозначения RME NE-IIII

• RME — серия распределительных устройств с элегазовой изоляцией;
• NE — исполнение без расширения;
• I — линейное присоединение с выключателем нагрузки 630 А;
• IIII — сочетание 4 функций; повторение буквы обозначает несколько присоединений одного типа.

Четыре выключателя нагрузки

Конфигурация IIII подходит для распределительной схемы, где нужны четыре функции линейной коммутации одного типа. Проект определяет, какие из них являются вводными или отходящими. Силовых выключателей в составе этой модели нет, поэтому их задачи нельзя приписывать любому из четырёх I.

Моноблок подходит для кабельных распределительных сетей, городских и промышленных подстанций, а также распределительных пунктов инфраструктурных объектов. Выключатели нагрузки позволяют выполнять предусмотренные схемой оперативные переключения. Защитное отключение токов короткого замыкания обеспечивается другим оборудованием сети: функция I не заменяет силовой выключатель с релейной защитой.

Компоновка главных цепей

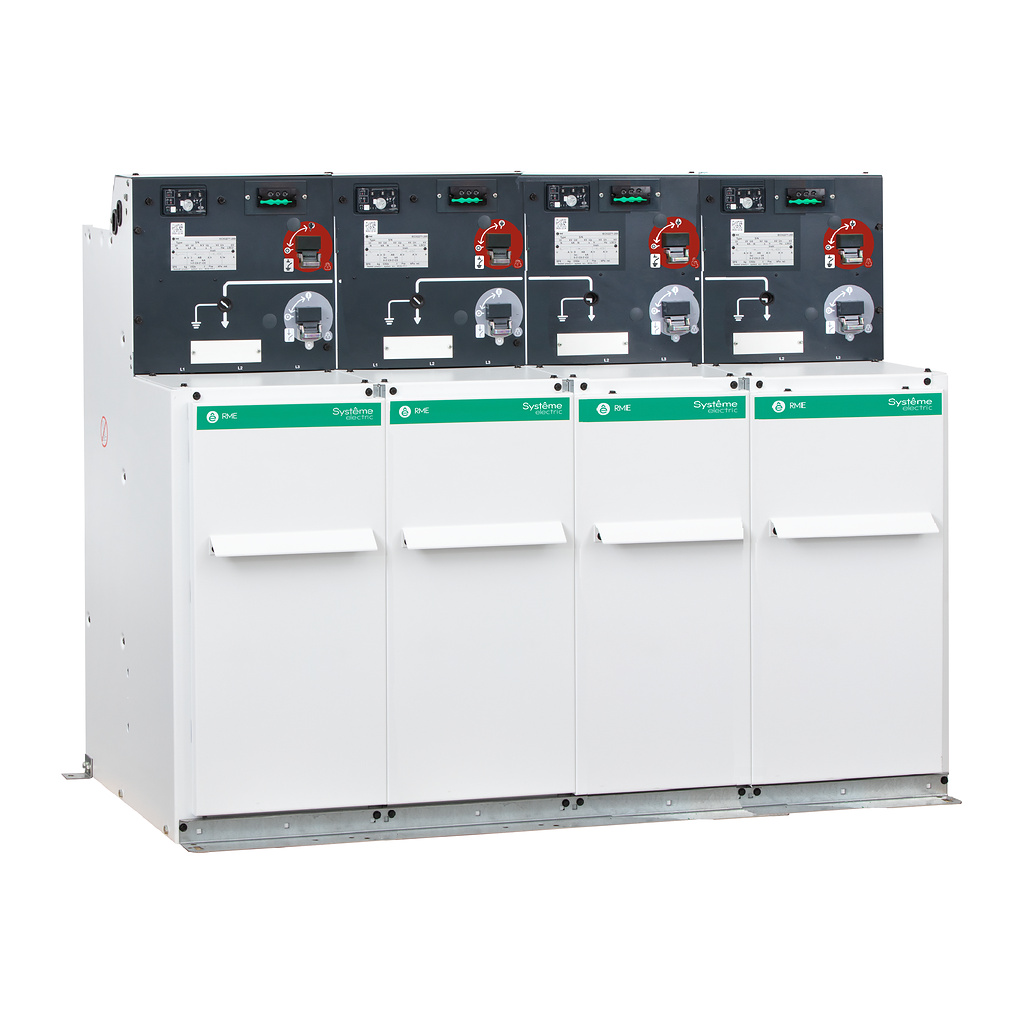

Четыре линейных аппарата объединены в герметичном баке со сборными шинами. На панели каждой функции соответствует своё обозначение. В монтажной компоновке необходимо учесть подключение всех кабелей и доступ к управлению, поскольку одинаковые функции всё равно относятся к разным линиям объекта.

Сборные шины и главные коммутационные цепи заключены в бак из нержавеющей стали, заполненный элегазом SF6. Газовая среда обеспечивает электрическую изоляцию в компактном объёме. Степень защиты бака — IP67; передняя панель и отсек привода имеют защиту IP3X. Эти обозначения относятся к разным частям устройства и не означают возможность наружной установки без дополнительного укрытия.

Технические характеристики

Токи короткого замыкания, отключающую способность и стойкость к внутренней дуге согласуют для выбранного напряжения и исполнения. Значения разных вариантов серии нельзя объединять в характеристики одной поставки.

Безопасность переключений и контроль состояния

Коммутационная конструкция имеет положения «включено», «отключено» и «заземлено». Механическая связь и блокировки не допускают наложения заземления при включённом аппарате; указатели положения связаны с управляющим валом. Для ограничения доступа предусмотрена возможность применения навесных замков. Блокировку дверцы кабельного отсека и усиленное исполнение со стойкостью к внутренней дуге заказывают по требованиям проекта. Работа с устройством требует соблюдения инструкции и допуска обслуживающего персонала.

Для серии предусмотрено опциональное исполнение со стойкостью к внутренней дуге A-FLR до 20 кА в течение 1 с. Испытательные элементы позволяют проверять изоляцию подключённых кабелей без их отсоединения от устройства; порядок и допустимые параметры испытаний определяются эксплуатационной документацией.

Дополнительные индикаторы наличия напряжения и прохождения тока короткого замыкания помогают контролировать состояние кабельных линий. Индикатор повреждения облегчает поиск аварийного участка, но не выполняет функцию защитного отключения. Состав индикации выбирают по проекту.

Преимущества RME NE-IIII для объекта

• Четыре линейные функции. В одном корпусе объединены четыре выключателя нагрузки, каждый из которых обслуживает своё кабельное присоединение.
• Наглядность переключений. Общая схема на лицевой панели помогает различать линии и контролировать положения аппаратов.
• Фиксированный состав. Нерасширяемая конфигурация подходит для законченного проекта с четырьмя линиями, где не требуется присоединение новых блоков к шинам RME.

Условия эксплуатации и обслуживание

Моноблок предназначен для внутренней установки. Для стандартных условий предусмотрена температура от −25 до +40 °C, среднесуточная — не выше +35 °C. При высоте до 1000 м применяются обычные условия установки; для большей высоты и повышенной температуры параметры подбирают отдельно. Газовый бак рассчитан на герметичность в течение 30-летнего срока службы системы изоляции. Осмотры, контроль приводов, кабельных подключений и вторичных цепей выполняют по эксплуатационной документации.

Проверка состава функций

Перед заказом NE-IIII следует проверить, совпадает ли одинаковый состав аппаратов с требованиями ко всем четырём присоединениям. При необходимости силового выключателя выбирают иную схему RME. Приводы, напряжение и параметры короткого замыкания согласуют для того исполнения, которое отвечает проекту.

Для дистанционных переключений можно заказать моторизованный привод и вспомогательные контакты. Включение в телемеханику или автоматизацию требует согласования питания, сигналов и вторичных устройств. Кабельные адаптеры подбирают по напряжению, сечению и материалу жил, типу изоляции и проходным изоляторам конкретного присоединения.

Развитие распределительного узла

Размеры определяют по документации четырёхфункционального моноблока. Планировать пятую функцию через расширение NE-IIII нельзя. Если увеличение числа линий ожидается в ходе развития объекта, его нужно учитывать при выборе конфигурации оборудования и общего монтажного решения.

Подбор и заказ RME NE-IIII

Для подбора RME NE-IIII передайте специалистам МТК однолинейную схему, напряжение сети и параметры подключений. Поможем согласовать законченную конфигурацию, необходимое оснащение и условия поставки.
