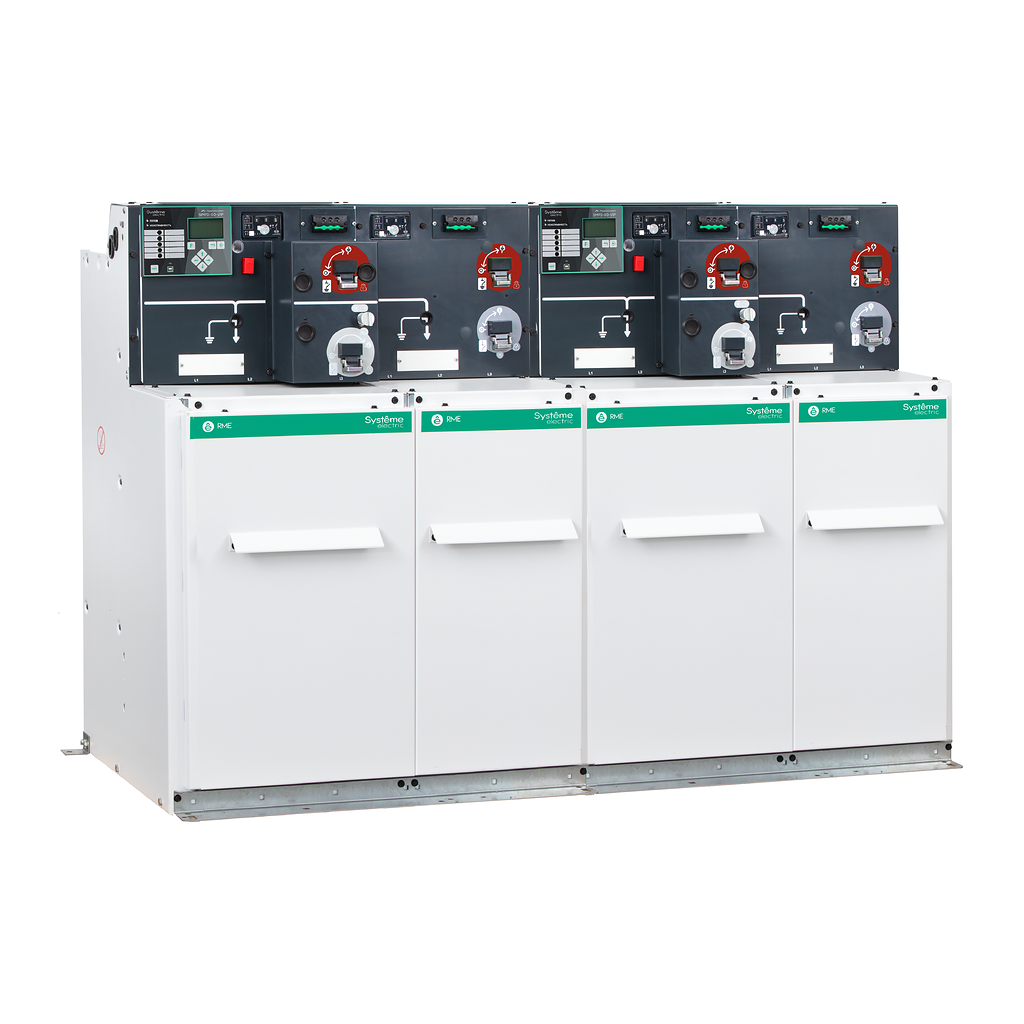

Моноблок КРУЭ RME NE DIDI 630A

RME NE-DIDI — назначение и возможности

Моноблок RME NE-DIDI содержит два трансформаторных присоединения D с выключателями 200 А и две линейные функции I с выключателями нагрузки 630 А. Четырёхфункциональная конструкция имеет элегазовую изоляцию. Исполнение NE не допускает расширения.

Расшифровка обозначения RME NE-DIDI

• RME — серия распределительных устройств с элегазовой изоляцией;
• NE — исполнение без расширения;
• I — линейное присоединение с выключателем нагрузки 630 А;
• D — трансформаторное присоединение с силовым выключателем 200 А;
• DIDI — сочетание 4 функций; повторение буквы обозначает несколько присоединений одного типа.

Два трансформаторных присоединения

DIDI выбирают для узла, которому нужны два подключения трансформаторов и две функции линейной коммутации. Для каждого трансформаторного присоединения подбирают защиту по параметрам своего трансформатора. Способ питания и роли линий I определяются проектом, а не самой последовательностью букв.

Модель подходит для трансформаторных подстанций и распределительных узлов промышленных, городских и инфраструктурных объектов, где проектом предусмотрено подключение трансформатора через силовой выключатель. В кольцевой либо радиальной сети состав линий и способ питания определяются однолинейной схемой; допустимую мощность трансформатора подтверждают расчётом и комплектацией защиты.

Главные цепи DIDI

Четыре функции размещены в общей герметичной системе главных цепей. Мнемосхема DIDI позволяет соотнести аппараты с подключаемыми линиями и трансформаторами. Номинал 200 А относится к двум функциям D; он не заменяет значение тока линейных выключателей нагрузки I.

Сборные шины и главные коммутационные цепи заключены в бак из нержавеющей стали, заполненный элегазом SF6. Газовая среда обеспечивает электрическую изоляцию в компактном объёме. Степень защиты бака — IP67; передняя панель и отсек привода имеют защиту IP3X. Эти обозначения относятся к разным частям устройства и не означают возможность наружной установки без дополнительного укрытия.

Технические характеристики

Токи короткого замыкания, отключающую способность и стойкость к внутренней дуге согласуют для выбранного напряжения и исполнения. Значения разных вариантов серии нельзя объединять в характеристики одной поставки.

Безопасность переключений и контроль состояния

Коммутационная конструкция имеет положения «включено», «отключено» и «заземлено». Механическая связь и блокировки не допускают наложения заземления при включённом аппарате; указатели положения связаны с управляющим валом. Для ограничения доступа предусмотрена возможность применения навесных замков. Блокировку дверцы кабельного отсека и усиленное исполнение со стойкостью к внутренней дуге заказывают по требованиям проекта. Работа с устройством требует соблюдения инструкции и допуска обслуживающего персонала.

Для серии предусмотрено опциональное исполнение со стойкостью к внутренней дуге A-FLR до 20 кА в течение 1 с. Испытательные элементы позволяют проверять изоляцию подключённых кабелей без их отсоединения от устройства; порядок и допустимые параметры испытаний определяются эксплуатационной документацией.

Для силовых выключателей доступны варианты релейной защиты, включая энергонезависимые устройства с питанием от трансформаторов тока. Тип реле, необходимые датчики, функции защиты и уставки согласуют при заказе. Автоматическое отключение повреждённой цепи требует правильно подобранного и настроенного комплекта защиты. Дополнительные индикаторы наличия напряжения и прохождения тока короткого замыкания помогают контролировать линии и искать повреждённый участок.

Преимущества RME NE-DIDI для объекта

• Два трансформаторных подключения. Каждая функция D имеет свой силовой выключатель на 200 А, позволяя сформировать отдельные цепи двух трансформаторов.
• Две линейные функции. Выключатели нагрузки I дополняют трансформаторные присоединения и обеспечивают предусмотренные проектом линейные переключения.
• Индивидуальный подбор реле. Защиту каждого трансформатора можно согласовать отдельно по мощности, характеристикам нагрузки и требованиям селективности.

Условия эксплуатации и обслуживание

Моноблок предназначен для внутренней установки. Для стандартных условий предусмотрена температура от −25 до +40 °C, среднесуточная — не выше +35 °C. При высоте до 1000 м применяются обычные условия установки; для большей высоты и повышенной температуры параметры подбирают отдельно. Газовый бак рассчитан на герметичность в течение 30-летнего срока службы системы изоляции. Осмотры, контроль приводов, кабельных подключений и вторичных цепей выполняют по эксплуатационной документации.

Индивидуальный подбор защиты

При комплектации важно описать оба трансформатора и требования к каждой из двух линий. Защиту D, приводы, питание и сигнализацию согласуют по присоединениям. Нельзя автоматически считать комплекты вторичных устройств одинаковыми только потому, что функция D встречается в коде два раза.

Для дистанционных переключений можно заказать моторизованный привод и вспомогательные контакты. Включение в телемеханику или автоматизацию требует согласования питания, сигналов и вторичных устройств. Кабельные адаптеры подбирают по напряжению, сечению и материалу жил, типу изоляции и проходным изоляторам конкретного присоединения.

Размещение четырёх подключений

Монтажный план должен предусматривать кабели двух трансформаторов и двух линий с доступом к управлению. Размеры подтверждают чертежом NE-DIDI. Если потребуется дополнительное присоединение, следует изменить проектную конфигурацию оборудования: у моноблока NE такой резерв расширения отсутствует.

Подбор и заказ RME NE-DIDI

Для подбора RME NE-DIDI передайте специалистам МТК однолинейную схему, напряжение сети и параметры подключений. Поможем согласовать законченную конфигурацию, необходимое оснащение и условия поставки.
