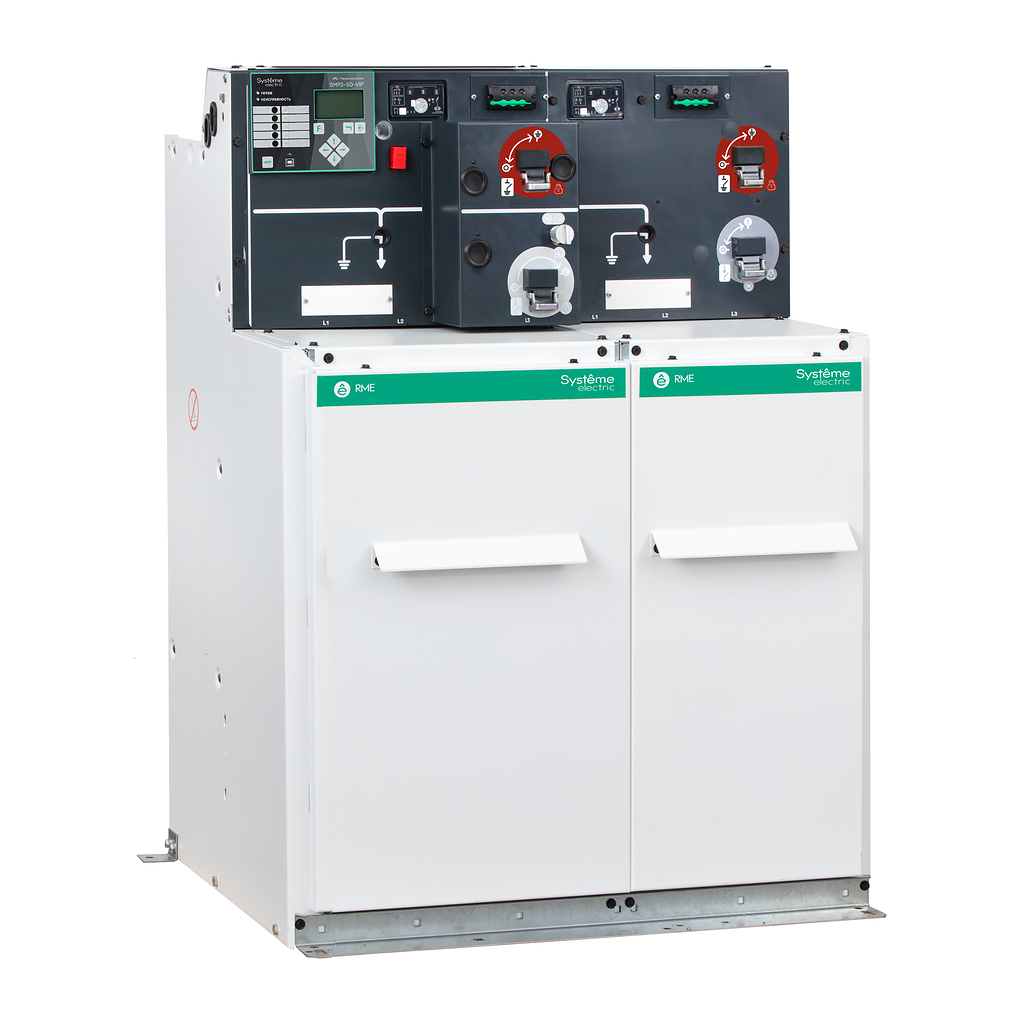

Моноблок КРУЭ RME NE DI 200A

RME NE-DI — назначение и возможности

Моноблок RME NE-DI объединяет трансформаторное присоединение D с силовым выключателем 200 А и линейную функцию I с выключателем нагрузки 630 А. Это двухфункциональное устройство с элегазовой изоляцией в исполнении без расширения.

Расшифровка обозначения RME NE-DI

• RME — серия распределительных устройств с элегазовой изоляцией;
• NE — исполнение без расширения;
• I — линейное присоединение с выключателем нагрузки 630 А;
• D — трансформаторное присоединение с силовым выключателем 200 А;
• DI — сочетание 2 функций; повторение буквы обозначает несколько присоединений одного типа.

Линия и трансформатор

NE-DI выбирают для узла, которому нужны одна кабельная линия и подключение одного трансформатора. Каждая функция решает свою задачу: I обеспечивает линейную коммутацию, D относится к трансформаторному присоединению. Параметры его защиты согласуют с характеристиками трансформатора и расчётом сети.

Модель подходит для трансформаторных подстанций и распределительных узлов промышленных, городских и инфраструктурных объектов, где проектом предусмотрено подключение трансформатора через силовой выключатель. В кольцевой либо радиальной сети состав линий и способ питания определяются однолинейной схемой; допустимую мощность трансформатора подтверждают расчётом и комплектацией защиты.

Различие функций D и I

Обе функции связаны сборными шинами и размещены в общей герметичной конструкции. На панели показана схема DI, по которой различают присоединения и органы управления. Нельзя приписывать всему моноблоку ток 200 А: этот номинал относится к функции D, тогда как линия I имеет 630 А.

Основа моноблока — герметичный бак из нержавеющей стали с элегазом SF6. Внутри расположены общие шины и аппараты главных цепей, снаружи — кабельные отсеки, приводы и вторичные цепи. Бак имеет степень защиты IP67, панель и приводной отсек — IP3X. Закрытая газовая изоляция уменьшает влияние влажности и загрязнений помещения на главные цепи.

Технические характеристики

Токи короткого замыкания, отключающую способность и стойкость к внутренней дуге согласуют для выбранного напряжения и исполнения. Значения разных вариантов серии нельзя объединять в характеристики одной поставки.

Безопасность переключений и контроль состояния

Положение аппарата отображается на лицевой панели, а контактная система предусматривает включение, отключение и заземление. Конструкция препятствует заземлению включённого присоединения. Возможность блокировки управления навесными замками помогает ограничить доступ во время работ. Дополнительно согласуют блокировки кабельного отсека и исполнение с защитой от внутренней дуги. Эти решения повышают безопасность операций, однако не заменяют проверку состояния цепей и установленный порядок обслуживания.

Для серии предусмотрено опциональное исполнение со стойкостью к внутренней дуге A-FLR до 20 кА в течение 1 с. Испытательные элементы позволяют проверять изоляцию подключённых кабелей без их отсоединения от устройства; порядок и допустимые параметры испытаний определяются эксплуатационной документацией.

Для силовых выключателей доступны варианты релейной защиты, включая энергонезависимые устройства с питанием от трансформаторов тока. Тип реле, необходимые датчики, функции защиты и уставки согласуют при заказе. Автоматическое отключение повреждённой цепи требует правильно подобранного и настроенного комплекта защиты. Дополнительные индикаторы наличия напряжения и прохождения тока короткого замыкания помогают контролировать линии и искать повреждённый участок.

Преимущества RME NE-DI для объекта

• Линия и трансформатор вместе. В одном устройстве собраны линейная коммутация I и трансформаторное присоединение D с силовым выключателем.
• Разные аппараты для разных задач. Выключатель нагрузки обслуживает линию, а выключатель на 200 А работает с трансформаторной цепью и её защитой.
• Законченный двухфункциональный узел. Конфигурация удобна для объекта, где предусмотрены именно эти два подключения и не требуется расширение через шины моноблока.

Условия эксплуатации и обслуживание

Место установки выбирают внутри помещения с учётом доступа к панели и кабельным отсекам. Стандартный температурный диапазон — −25…+40 °C при среднесуточной температуре до +35 °C; обычные высотные условия — до 1000 м над уровнем моря. Герметичная газовая система рассчитана на 30 лет. Это снижает объём работ с главными изолированными цепями, но не отменяет осмотры и обслуживание остальных узлов по инструкции.

Комплектация двух присоединений

Для комплектации нужно описать требования сразу к двум присоединениям. В заказ включают напряжение, параметры кабелей, выбранные приводы и состав защиты трансформатора. Также уточняют питание вторичных цепей и управление: необходимые устройства зависят от проекта, а не только от букв DI.

Для дистанционных переключений можно заказать моторизованный привод и вспомогательные контакты. Включение в телемеханику или автоматизацию требует согласования питания, сигналов и вторичных устройств. Кабельные адаптеры подбирают по напряжению, сечению и материалу жил, типу изоляции и проходным изоляторам конкретного присоединения.

Кабельные подключения

При размещении учитывают раздельные кабельные подключения линии и трансформатора. Проверять следует полный чертёж NE-DI, включая монтажные расстояния. Если позже планируется ещё одна линия или второй трансформатор, нерасширяемое исполнение необходимо учитывать уже при выборе оборудования.

Подбор и заказ RME NE-DI

Для подбора RME NE-DI передайте специалистам МТК однолинейную схему, напряжение сети и параметры подключений. Поможем согласовать законченную конфигурацию, необходимое оснащение и условия поставки.
