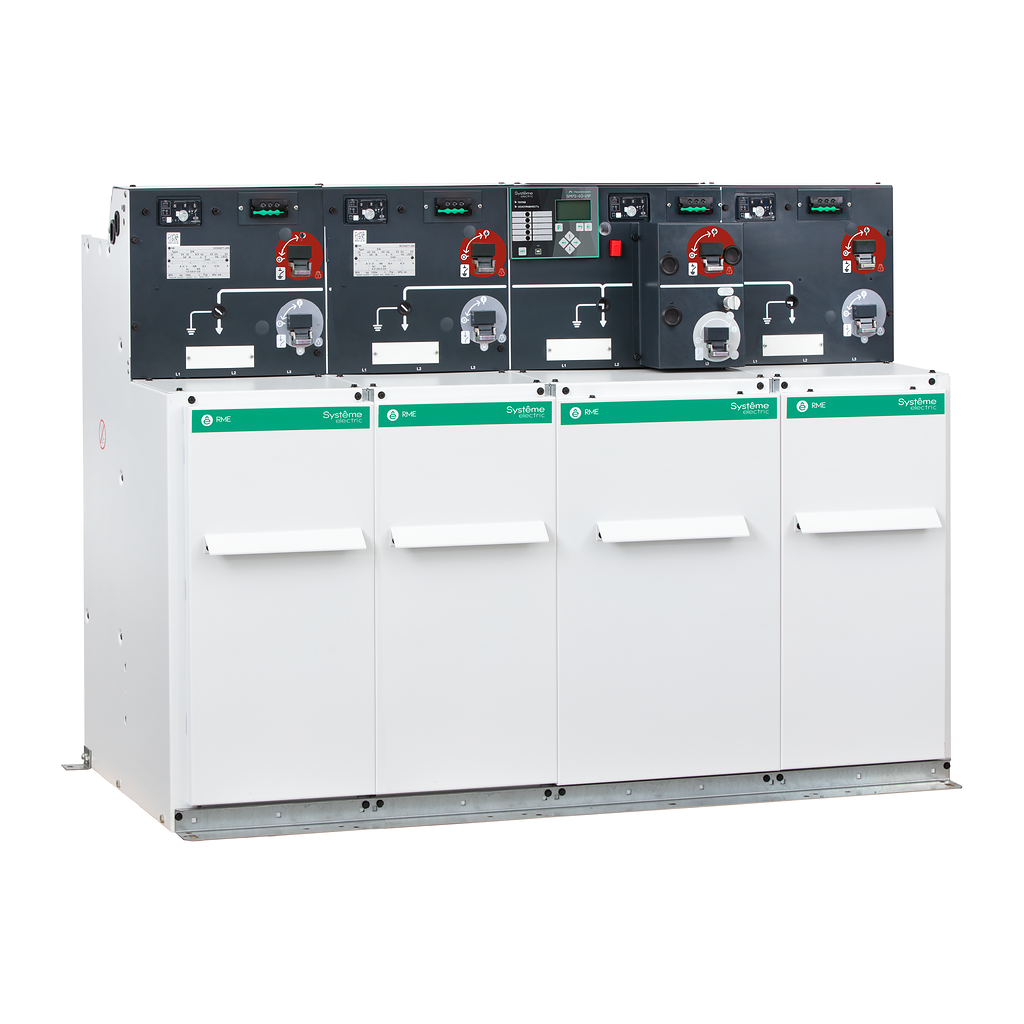

Моноблок КРУЭ RME NE IIBI 630A

RME NE-IIBI — назначение и возможности

RME NE-IIBI — элегазовый моноблок с четырьмя линейными функциями. Три присоединения I оснащены выключателями нагрузки, одно B — силовым выключателем; для них указан ток 630 А. Устройство выполнено в нерасширяемом варианте NE.

Расшифровка обозначения RME NE-IIBI

• RME — серия распределительных устройств с элегазовой изоляцией;
• NE — исполнение без расширения;
• I — линейное присоединение с выключателем нагрузки 630 А;
• B — линейное присоединение с силовым выключателем 630 А;
• IIBI — сочетание 4 функций; повторение буквы обозначает несколько присоединений одного типа.

Выбор защищаемой линии

Эта схема подходит, если среди четырёх линий одна требует силового выключателя, а остальные коммутируются выключателями нагрузки. При проектировании B назначают конкретной линии по требованиям защиты. Одинаковый ток функций не устраняет различие аппаратов и их роли в схеме электроснабжения.

Устройство можно применять в распределительных пунктах, на подстанциях предприятий и в кабельных сетях инфраструктурных объектов. Функция B предназначена для линии, которой требуется силовой выключатель с подобранной защитой. Назначение ввода, отходящей линии или связи между участками сети определяется проектом; само число функций не задаёт схему резервирования.

Схема подключения кабелей

Аппараты IIBI связаны сборными шинами в герметичном баке с элегазом. По передней мнемосхеме различают защищаемое присоединение B и три функции I. Подход кабелей необходимо соотнести с этими назначениями, чтобы фактическое подключение соответствовало однолинейной схеме.

Главные цепи изолированы элегазом SF6 в герметичной оболочке из нержавеющей стали. Кабели подключаются через проходные изоляторы и соответствующие адаптеры; для вторичного оснащения предусмотрен отдельный отсек. IP67 характеризует газовый бак, тогда как для передней панели и отсека привода предусмотрено IP3X. Такая конструкция подходит для установки внутри помещения.

Технические характеристики

Токи короткого замыкания, отключающую способность и стойкость к внутренней дуге согласуют для выбранного напряжения и исполнения. Значения разных вариантов серии нельзя объединять в характеристики одной поставки.

Безопасность переключений и контроль состояния

Мнемосхема и механические указатели позволяют контролировать состояние каждого присоединения. Трёхпозиционная конструкция разделяет включение, отключение и заземление, предотвращая несовместимые положения контактов. При необходимости управление ограничивают навесными замками, а доступ к кабельным отсекам — дополнительными блокировками. Стойкость к внутренней дуге зависит от заказанного исполнения и условий установки; её проверяют по документации на поставку.

Для серии предусмотрено опциональное исполнение со стойкостью к внутренней дуге A-FLR до 20 кА в течение 1 с. Испытательные элементы позволяют проверять изоляцию подключённых кабелей без их отсоединения от устройства; порядок и допустимые параметры испытаний определяются эксплуатационной документацией.

Для силовых выключателей доступны варианты релейной защиты, включая энергонезависимые устройства с питанием от трансформаторов тока. Тип реле, необходимые датчики, функции защиты и уставки согласуют при заказе. Автоматическое отключение повреждённой цепи требует правильно подобранного и настроенного комплекта защиты. Дополнительные индикаторы наличия напряжения и прохождения тока короткого замыкания помогают контролировать линии и искать повреждённый участок.

Преимущества RME NE-IIBI для объекта

• Силовой выключатель для одной линии. Схема содержит три функции I и одну B, что подходит для распределения с различными требованиями к четырём присоединениям.
• Раздельный выбор защиты. Релейное оснащение подбирают для B; выключатели нагрузки других линий сохраняют свою функцию коммутации.
• Законченная четырёхлинейная группа. Общие шины и единая панель позволяют разместить все четыре подключения в одном нерасширяемом моноблоке.

Условия эксплуатации и обслуживание

RME устанавливают внутри подстанции или распределительного пункта. Обычные условия предусматривают −25…+40 °C, среднесуточную температуру не выше +35 °C и высоту до 1000 м. На высокогорном объекте либо при нагреве помещения требуется отдельное согласование исполнения. Для газовой системы предусмотрено сохранение герметичности в течение 30 лет; состояние приводов, соединений и устройств защиты контролируют по руководству эксплуатации.

Оснащение и подтверждение массы

В заказе определяют защиту и привод B, управление тремя I, напряжение и расчётные параметры сети. Массу устройства и монтажные размеры согласуют по документации выбранного исполнения. Эти данные нужны для подготовки места установки, перемещения моноблока и увязки кабельных подключений.

Для дистанционных переключений можно заказать моторизованный привод и вспомогательные контакты. Включение в телемеханику или автоматизацию требует согласования питания, сигналов и вторичных устройств. Кабельные адаптеры подбирают по напряжению, сечению и материалу жил, типу изоляции и проходным изоляторам конкретного присоединения.

Монтаж без расширения

Размеры, размещение кабелей и рабочие проходы проверяют по чертежу NE-IIBI. Четыре функции являются окончательным составом этого моноблока. Если требуется последующее расширение распределительного устройства, соответствующую возможность нужно предусмотреть другим исполнением ещё на этапе выбора оборудования.

Подбор и заказ RME NE-IIBI

Для подбора RME NE-IIBI передайте специалистам МТК однолинейную схему, напряжение сети и параметры подключений. Поможем согласовать законченную конфигурацию, необходимое оснащение и условия поставки.
